Вентилятор ВДН-6,3-1500

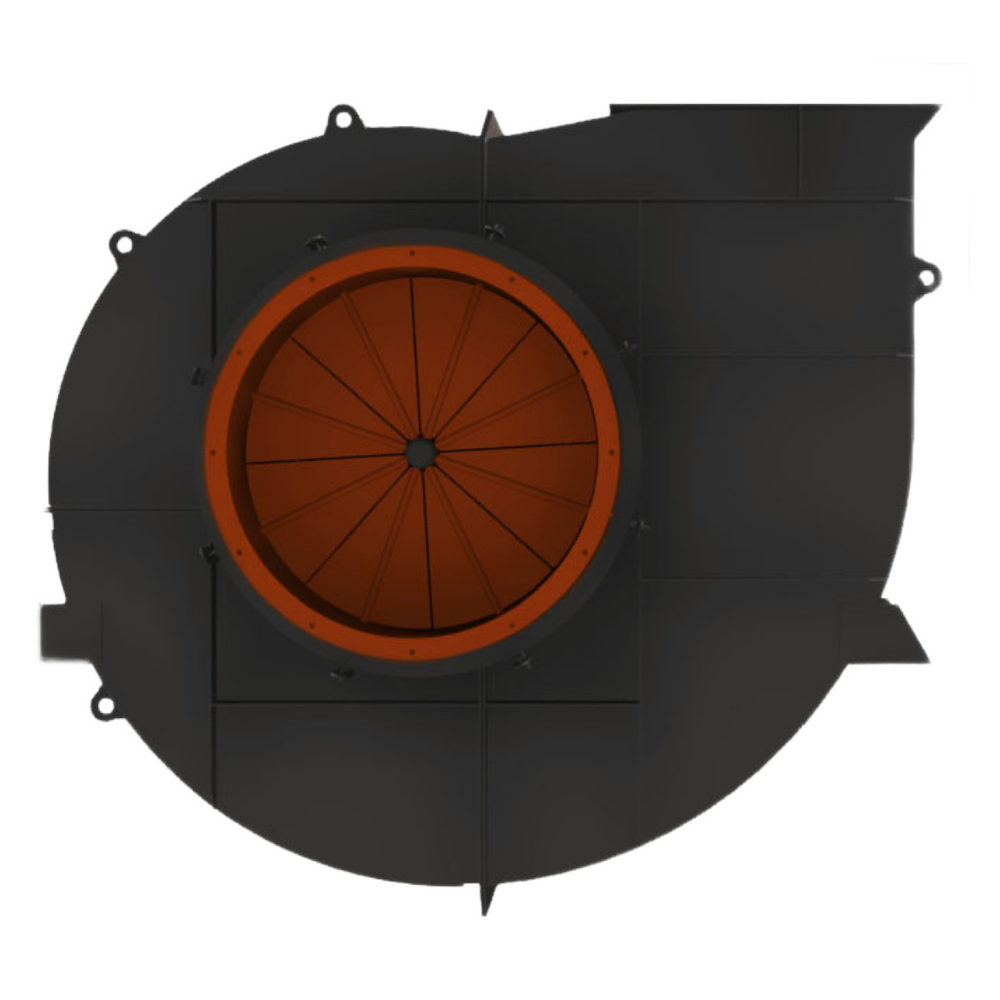

Вентилятор ВДН-6,3-1500
  • Производительность
    5102 м3/ч
  • Частота вращения
    1500 об./мин
  • Давление
    138 даПа
  • Срок изготовления
    5-10
Скачать опросный лист Добавить в заказ Запросить стоимость
Вентилятор ВДН-6,3-1500 - центробежное тягодутьевое оборудование для подачи воздуха в котлы и перемещения газов. Оно подходит для работы в умеренных климатических условиях с температурой от -30 до +250 ℃ и максимальной частотой вращения ротора 1500 об/мин.

Устройство

Основные сборочные единицы:

 - рабочее колесо;
 - улитка;
 - ходовая часть;
 - направляющий аппарат;
 - рама;
 - ограждение муфты;
 - комплект фундаментных шпилек.

Принцип работы

Вентилятор ВДН-6,3-1500 может работать в правом или левом вращении, что зависит от направления вращения рабочего колеса. Рабочее колесо преобразует энергию электродвигателя, оно балансируется и крепится к валу ходовой части. Ходовая часть поддерживает рабочее колесо и передает крутящий момент. Она включает подшипники SKF и систему смазки. Улитка собирает поток из рабочего колеса и направляет его в потребляющую сеть. Всасывающая воронка создает оптимальные условия для входа воздушного потока. Направляющий аппарат регулирует производительность с помощью поворота лопаток.

По отдельному договору с заказчиком с вентилятором ВДН-6,3-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Вентиляторы ВДН-6,3-1500 поставляются без упаковки, двигатель обёрнут полиэтиленовой пленкой. В районы Крайнего Севера и труднодоступные районы вентиляторы поставляются с обрешеченным двигателем.

Наименование Значение
Диаметр рабочего колеса, м 0.63
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1500
Типоразмер двигателя 4А112М4
Установленная мощность двигателя, кВт 5.5
Потребляемая мощность, кВт 2,4
Производительность на всасывании, м3/ч 5100
Полное давление, даПа 138
Температура перемещаемой среды на всасывании, С 30
КПД max, % 83
Предельная запыленность перемещаемой среды, г/м3 0,1
Предельная температура перемещаемой среды на всасывании, С 200
Габариты с э/дв., LxBxH, мм 1150х1240х1075
Масса с э/дв. (без э/дв.), кг 365 (310)
Угол разворота корпуса при поставке (монтаже) 247°30' (0°-270° через 22°30')
  • Запасные части для вентилятора ВД-6,3-1500:
    • корпус-улита для вентилятора ВДН-6,3-1500;
    • рабочее колесо вентилятора ВДН-6,3-1500;
    • направляющий аппарат для вентилятора ВДН-6,3-1500;
    • всасывающий карман (карман Рихтера) для вентилятора ВДН-6,3-1500;
    • исполнительный механизм МЭО для вентилятора ВДН-6,3-1500;
    • устройство плавного пуска электродвигателя для вентилятора ВДН-6,3-1500;
    • частотный преобразователь для электродвигателя для вентилятора ВДН-6,3-1500.
