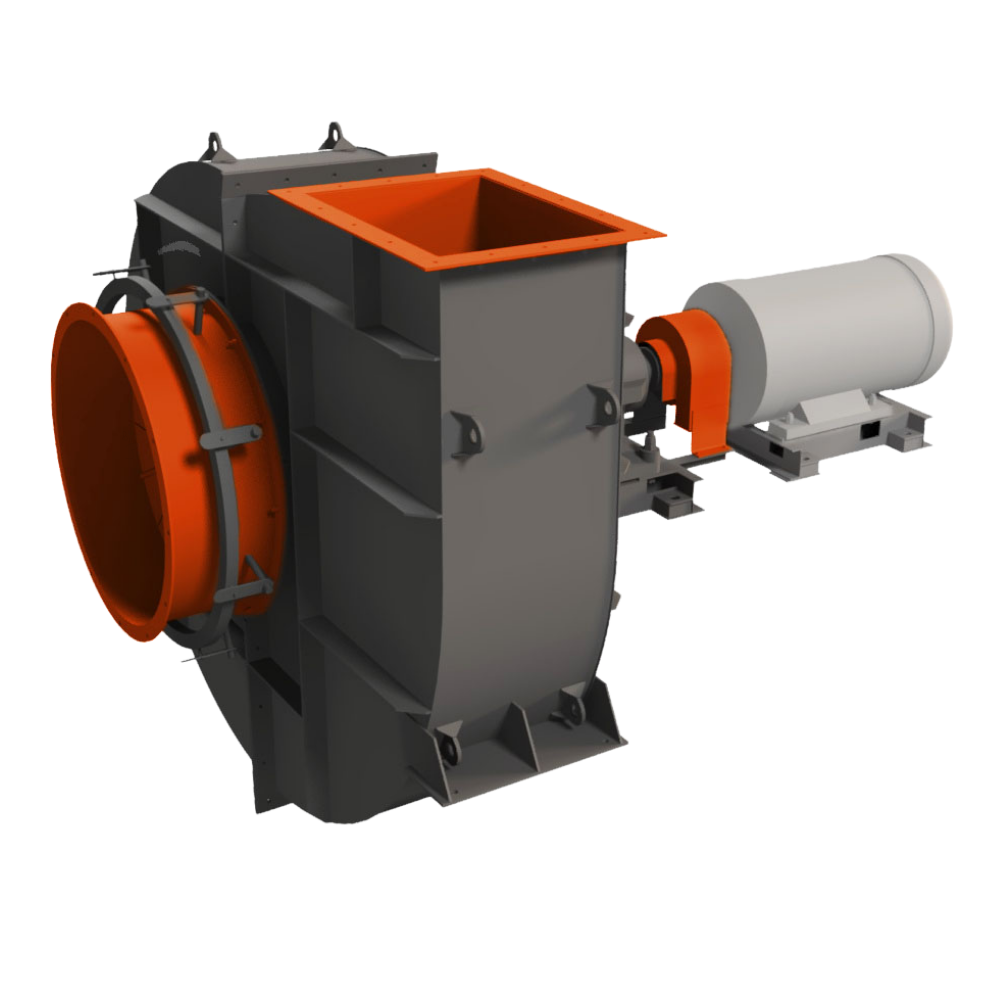

Вентилятор ВДН-8Х-3000

Вентилятор ВДН-8Х-3000
  • Производительность
    20920 м3/ч
  • Частота вращения
    3000 об./мин
  • Давление
    892 даПа
  • Срок изготовления
    20-30
Скачать опросный лист Добавить в заказ Запросить стоимость

Эксплуатация вентилятора ВДН-8Х-3000

Эксплуатация предусмотрена в следующих условиях:
  • температура окружающей среды (перемещаемой среды): от -30°С до +40°С;
  • при работе в качестве дымососа максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С;
  • умеренный и тропический климат под навесом или в помещениях, где колебания температуры воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха.
  • вентиляторы могут работать в качестве дымососов только при запылённости перемещаемого воздуха 0,1 кг/м3.
  • Вентилятор ВДН-8Х-3000 исполнен с посадкой рабочего колеса на вал ходовой части привода, корпус спиральный поворотный. Направление вращения рабочего колеса - правое и левое.
    Вентилятор ВДН-8Х-3000 поставляется с углом разворота нагнетательного патрубка 90°, при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°.
    Вентилятор ВДН-8Х-3000 разработан по аэродинамической схеме 0,55-40°-1 МО ЦКТИ (ВНИИАМ), отличающейся высоким КПД и хорошей регулируемостью.

    Устройство и принцип работы

    Основными узлами вентиляторов ВДН-8Х-3000 являются:
  • рабочее колесо;
  • корпус (улитка);
  • всасывающий патрубок;
  • осевой направляющий аппарат;
  • блок привода.
  • Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя.
    Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе, класс точности балансировки 4 (ГОСТ 22061).
    Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жесткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
    Регулирование производительности и полного давления вентилятора ВДН-8Х-3000 осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0° до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.

    По отдельному договору с Заказчиком с вентилятором ВДН-8Х-3000 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.
    Вентиляторы ВДН-8Х-3000 поставляются без упаковки, двигатель обёрнут полиэтиленовой пленкой; в районы Крайнего Севера и труднодоступные районы, вентиляторы поставляются с обрешеченным двигателем.
    Наименование Значение
    Диаметр рабочего колеса, м 0.8
    Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 3000
    Типоразмер двигателя 4А250S2
    Установленная мощность двигателя, кВт 75
    Потребляемая мощность, кВт 64
    Производительность на всасывании, м3/ч 20920
    Полное давление, даПа 892
    Температура перемещаемой среды на всасывании, С 30
    КПД max, % 83
    Предельная запыленность перемещаемой среды, г/м3 0,1
    Предельная температура перемещаемой среды на всасывании, С 200
    Габариты с э/дв., LxBxH, мм 2550х1331х1210
    Масса с э/дв. (без э/дв.), кг 1240 (921)
    Угол разворота корпуса при поставке (монтаже) 90° (0°-270° через 15°)

    Чертежи отсутствуют.

    • Запасные части для вентилятора ВДН-8Х-3000
      • корпус-улита для вентилятора ВДН-8Х-3000;
      • рабочее колесо вентилятора ВДН-8Х-3000;
      • направляющий аппарат для вентилятора ВДН-8Х-3000;
      • всасывающий карман (карман Рихтера) для вентилятора ВДН-8Х-3000;
      • ходовая часть вентилятора ВДН-8Х-3000;
      • полумуфты для вентилятора ВДН-8Х-3000;
      • стопорное устройство для вентилятора ВДН-8Х-3000;
      • промежуточный вал для ходовой части вентилятора ВДН-8Х-3000;
      • корпус ходовой части вентилятора ВДН-8Х-3000;
      • крышка корпуса ходовой части вентилятора ВДН-8Х-3000;
      • торцевые крышки ходовой части вентилятора ВДН-8Х-3000;
      • исполнительный механизм МЭО для вентилятора ВДН-8Х-3000;
      • устройство плавного пуска электродвигателя вентилятора ВДН-8Х-3000;
      • частотный преобразователь для электродвигателя вентилятора ВДН-8Х-3000.
