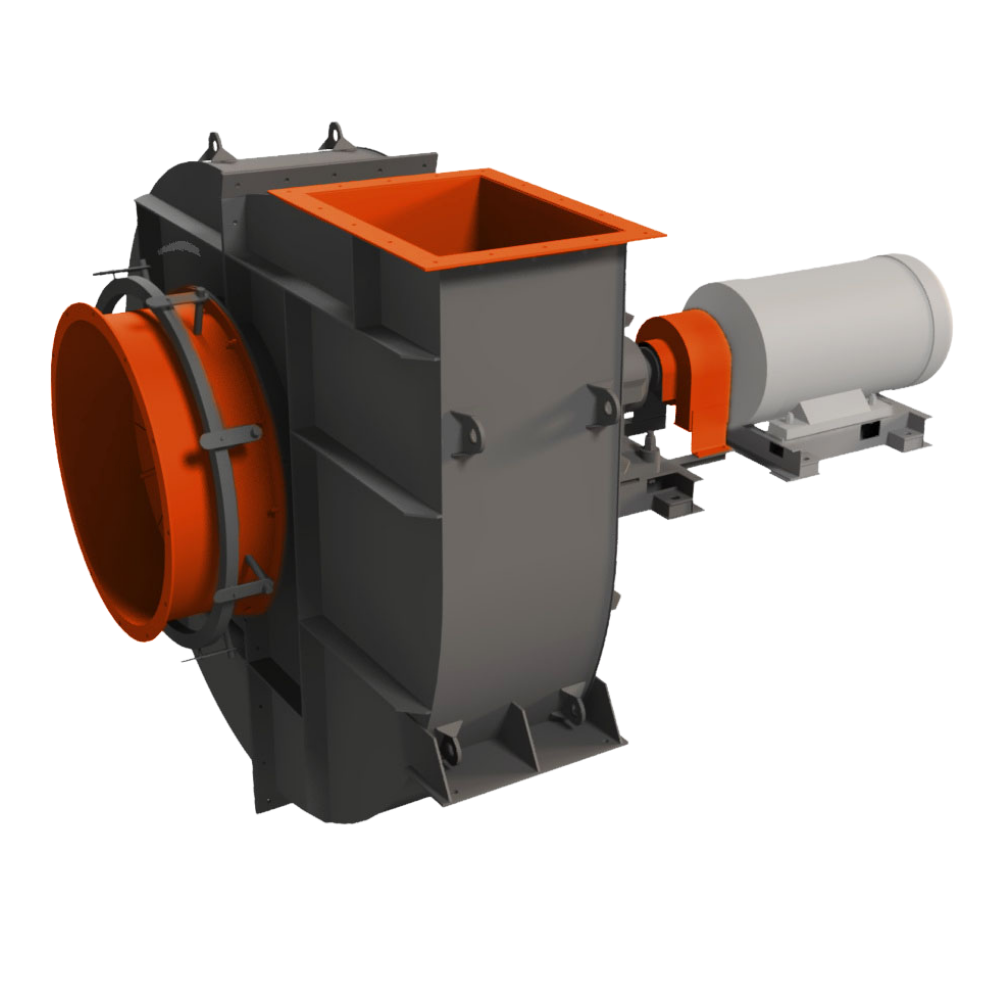

Вентилятор ВДН-19-1000
-
Производительность130000 м³/ч
-
Частота вращения1000 об./мин
-
Давление655 даПа
-
Срок изготовления30-45
Описание
Эксплуатация вентилятора ВДН-19-1000
Эксплуатация предусмотрена в следующих условиях:Устройство и принцип работы
Основными узлами вентиляторов ВДН-19-1000 являются:Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе, класс точности балансировки 4 (ГОСТ 22061).
Сварной спиральный корпус состоит из разъемных, цельносварных секций. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления вентилятора ВДН-19-1000 осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0° до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
По отдельному договору с Заказчиком с вентилятором ВДН-19-1000 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.
Вентиляторы ВДН-19-1000 поставляются без упаковки, двигатель обёрнут полиэтиленовой пленкой; в районы Крайнего Севера и труднодоступные районы, вентиляторы поставляются с обрешеченным двигателем.
Характеристики
Наименование | Значение |
---|---|
Диаметр рабочего колеса, м | 1,9 |
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1000 |
Типоразмер двигателя | ДАЗО4-400У-6У1 |
Установленная мощность двигателя, кВт | 400 |
Производительность на всасывании, м3/ч | 130000 |
Полное давление, даПа | 655 |
Температура перемещаемой среды на всасывании, С | 30 |
КПД max, % | 85 |
Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
Предельная температура перемещаемой среды на всасывании, С | 100 |
Габариты с э/дв., LxBxH, мм | 2893х3290х3075 |
Масса с э/дв. (без э/дв.), кг | 4510 |
Угол разворота корпуса при поставке (монтаже) | 90° (0°-278° через 15°) |
Галерея
Комплектация
-
Запасные части для вентилятора ВДН-19-1000
- корпус-улита для вентилятора ВДН-19-1000;
- рабочее колесо вентилятора ВДН-19-1000;
- направляющий аппарат для вентилятора ВДН-19-1000;
- всасывающий карман (карман Рихтера) для вентилятора ВДН-19-1000;
- ходовая часть вентилятора ВДН-19-1000;
- полумуфты для вентилятора ВДН-19-1000;
- стопорное устройство для вентилятора ВДН-19-1000;
- промежуточный вал для ходовой части вентилятора ВДН-19-1000;
- корпус ходовой части вентилятора ВДН-19-1000;
- крышка корпуса ходовой части вентилятора ВДН-19-1000;
- торцевые крышки ходовой части вентилятора ВДН-19-1000;
- исполнительный механизм МЭО для вентилятора ВДН-19-1000;
- устройство плавного пуска электродвигателя вентилятора ВДН-19-1000;
- частотный преобразователь для электродвигателя вентилятора ВДН-19-1000.
