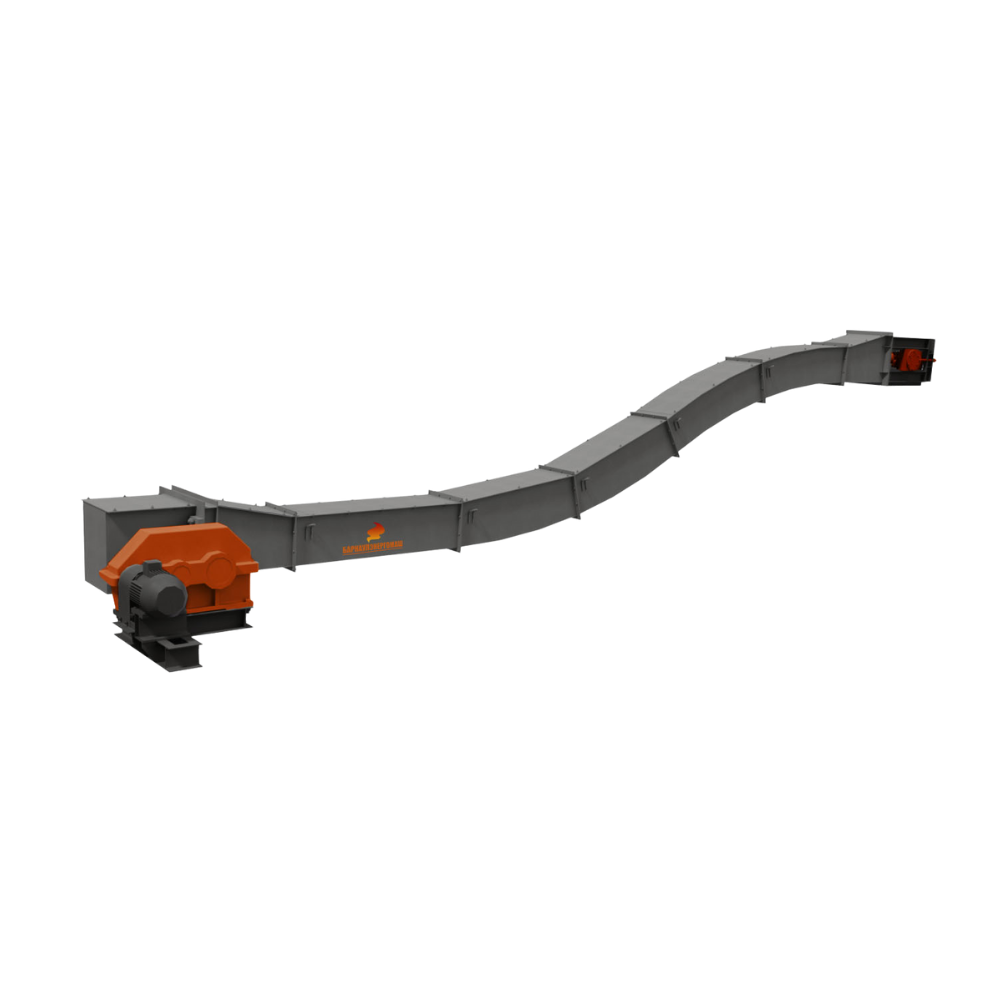

Установка скребковая углеподачи УСУ

Угол подъема

30 град
Max длина тр-ра

120 м

Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство скребковой установки углеподачи

Установка скребковой углеподачи УСУ состоит из привода, скребковой цепи, натяжной, приводной, прямолинейных секций, поворотных секций. Различная траектория скребкового транспортера создается путем изменения количества прямолинейных секций и применением поворотных секций.

Привод цепной топливоподачи состоит из электродвигателя и редуктора. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах. Прямолинейная секция представляет собой короб с направляющими для цепей. Поворотная секция изогнута на 36°. Скребковая цепь топливоподачи состоит из двух тяговых разборных цепей, с закрепленными между ними скребками.

Для удобства обслуживания, очистки коробов, регулирования узлов, а так же проведения ремонтных работ секции топливоподачи имеют полностью съемную крышку

Наименование	Значение
Производительность, т/ч	7,5 / 15 / 30
Угол подъема, град.	30
Высота короба, мм	460
Ширина короба, мм	488
Длина транспортирования (горизонтальные, поворотные и наклонные участки, м, max	120
Скорость движения ходовой части, м/с	0,1 / 0,2 / 0,4
Масса установки (при максимальной длине транспортирования), кг, не более	21 100

Чертежи отсутствуют.
