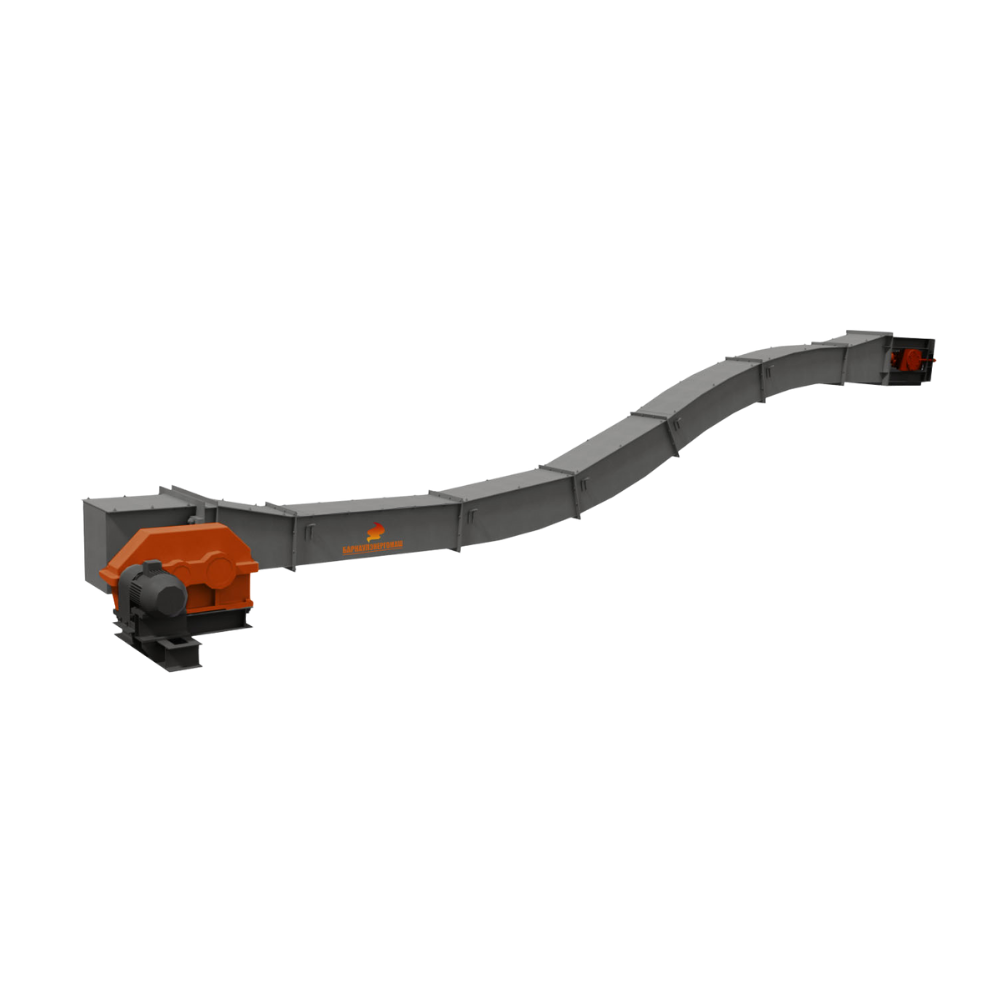

Установка скребковая шлакозолоудаления УСШ

Угол подъема

30 град
Max длина тр-ра

60 м

Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство скребковой установки шлакозолоудаления

Установка скребковая шлакозолоудаления УСШ состоит из привода, натяжной, приводной, прямолинейных секций, поворотных секций, скребковой цепи, скребков. Различная траектория скребкового транспортера создается путем изменения количества прямолинейных секций и применением поворотных секций. Привод состоит из одного электродвигателя и редуктора. Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах. Прямая секция представляет собой короб с направляющими для цепей. Поворотная секция изогнута на 36°. Скребковая цепь золоудаления состоит из двух тяговых разборных цепей, с закрепленными между ними скребками.

Для удобства обслуживания, очистки коробов, регулирования узлов, а так же проведения ремонтных работ секции золоудаления имеют полностью съемную крышку.

Наименование	Значение
Производительность, т/ч	1,25 / 2,5 / 5
Угол подъема, град.	30
Высота короба, мм	460
Ширина короба, мм	488
Длина транспортирования (горизонтальные, поворотные и наклонные участки, м, max	60
Скорость движения ходовой части, м/с	0,1 / 0,2 / 0,4
Масса установки (при максимальной длине транспортирования), кг, не более	11 400

Чертежи отсутствуют.
