Циклон батарейный ПБЦ2-105

Предназначение циклона ПБЦГ2-105 — сухая очистка запылённых газов от пыли размером более 5 мкм, при этом влажность пыли не должна превышать 6%, а запылённость входящих газов— не более 75 г/м3.

Устройство и принцип работы циклона ПБЦГ2-105

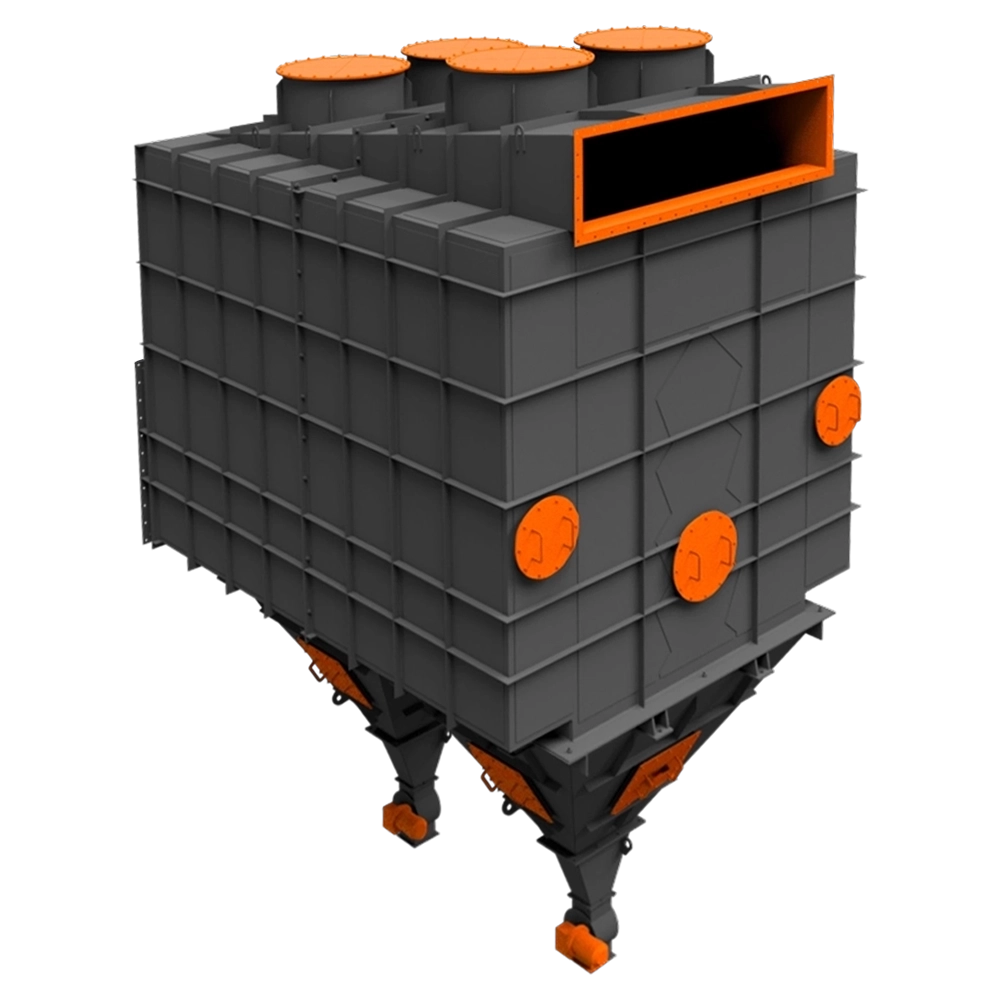

Циклон ПБЦГ2-105 представляет собой сварную конструкцию, состоящую из:

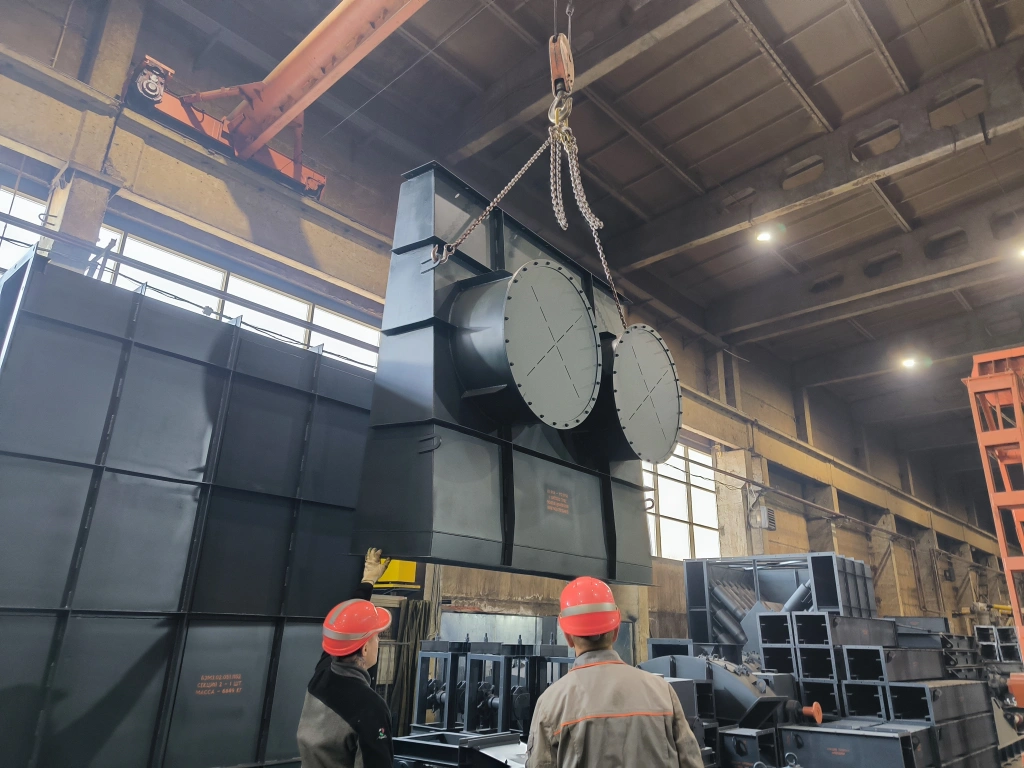

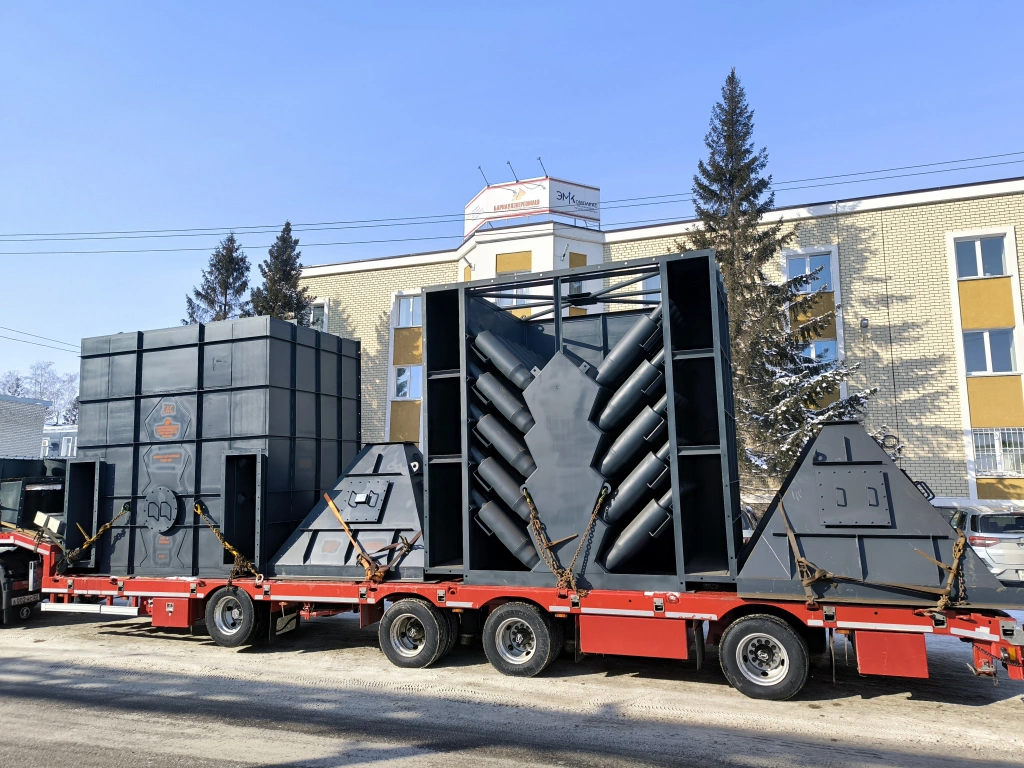

Поставляется в разобранном виде. Составные компоненты при монтаже соединяются между собой с помощью болтов. Все составные элементы кроме течек и затворов после сборки внутри свариваются герметичными швами.

В батарее циклонов встроены люки для удобства осмотра и проведения технического обслуживания.

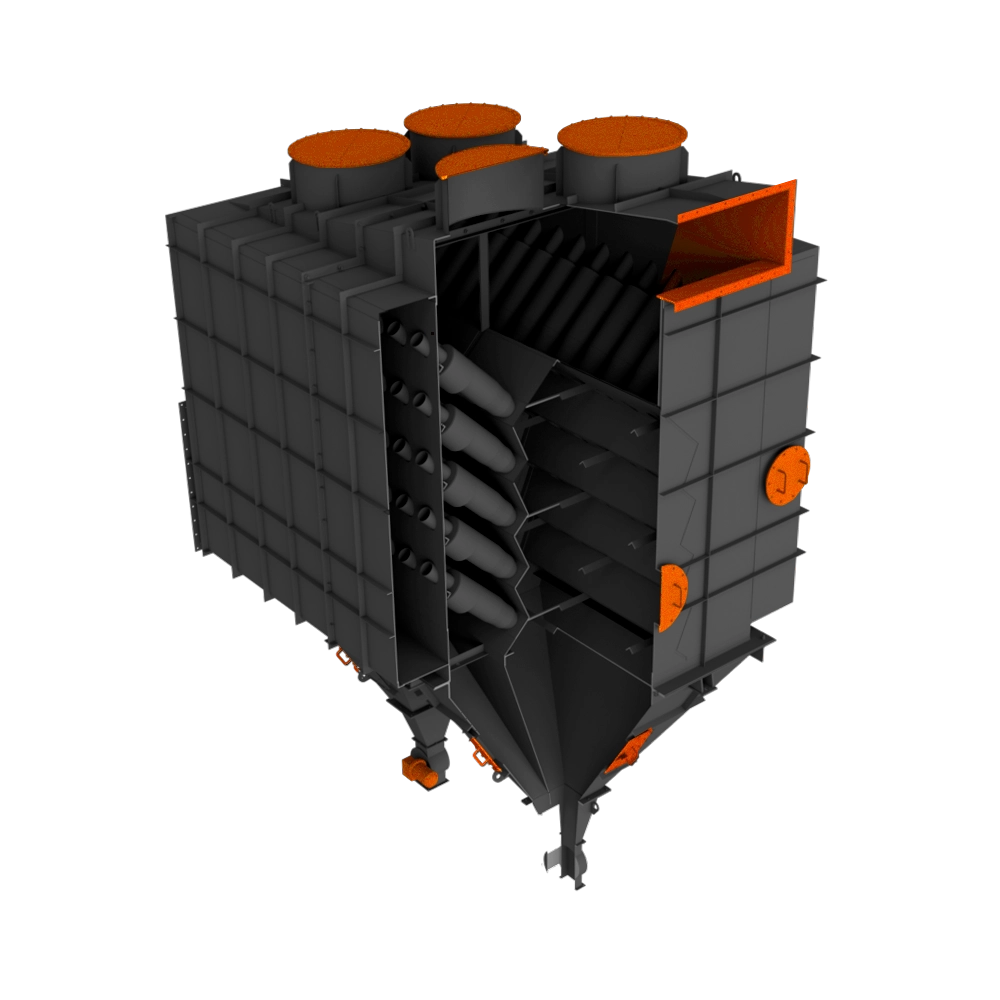

Принцип работы ПБЦГ2-105 следующий. Запыленный газ поступает во входной короб. Проходит через входной патрубок в межциклонное пространство, здесь крупные частицы отделяются и оседают в крайних отсеках бункера.

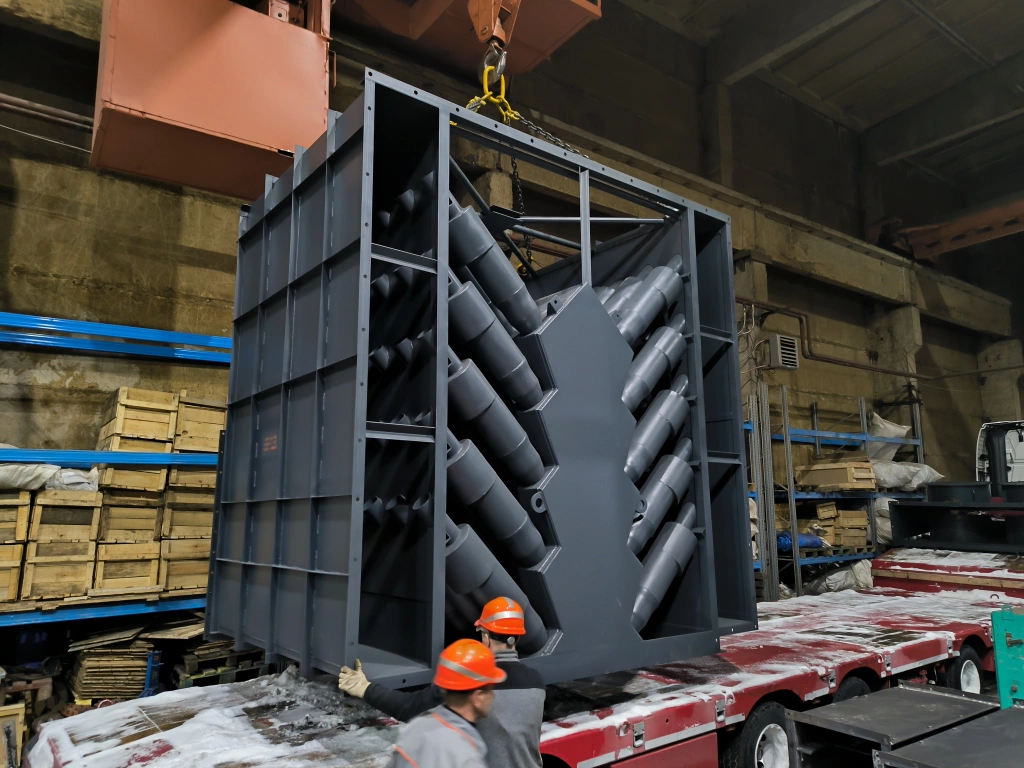

Далее газ попадает в циклонные элементы (сигары), где получает вращательное движение и под действием центробежной силы частицы пыли прибиваются к стенкам циклонных элементов, а далее под действием силы тяжести оседают через отверстия в конической части сигар в средний отсек бункера.

Очищенный газ поднимается вверх в выхлопные патрубки циклонных элементов, вращаясь по спирали и выходит из циклона ПБЦГ2 через боковые карманы. Собранную таким образом пыль выгружают для утилизации шлюзовыми затворами.

Предохранительный клапан используется для отведения в атмосферу взрывных газов, образование которых возможно, если нарушен режим сушки при проведении очистки взрывоопасных и легковоспламеняющихся пылей.

Таким образом, частицы пыли отделяются в пылеуловителе ПБЦГ2-105 в два этапа:

1. под действием силы тяжести в межциклонном пространстве;

2. под действием центробежной силы в циклонных элементах.

Купить ПБЦГ2-105

ООО «Барнаулэнергомаш» предлагает котельно-вспомогательное оборудование под заказ. При разработке батарейных циклонов инженерный центр компании учитывает условия производства конкретного предприятия и пожелания заказчика.

Окончательную цену вы можете уточнить у нашего менеджера по продажам.

Чтобы купить батарейные циклонные пылеуловители ПБЦГ2-105 можно одним из следующих способов:

1. Заполнить заявку на сайте и дождаться звонка менеджера.

2. Позвонить по номеру 8-800-550-57-70

3. Написать на электронную почту
