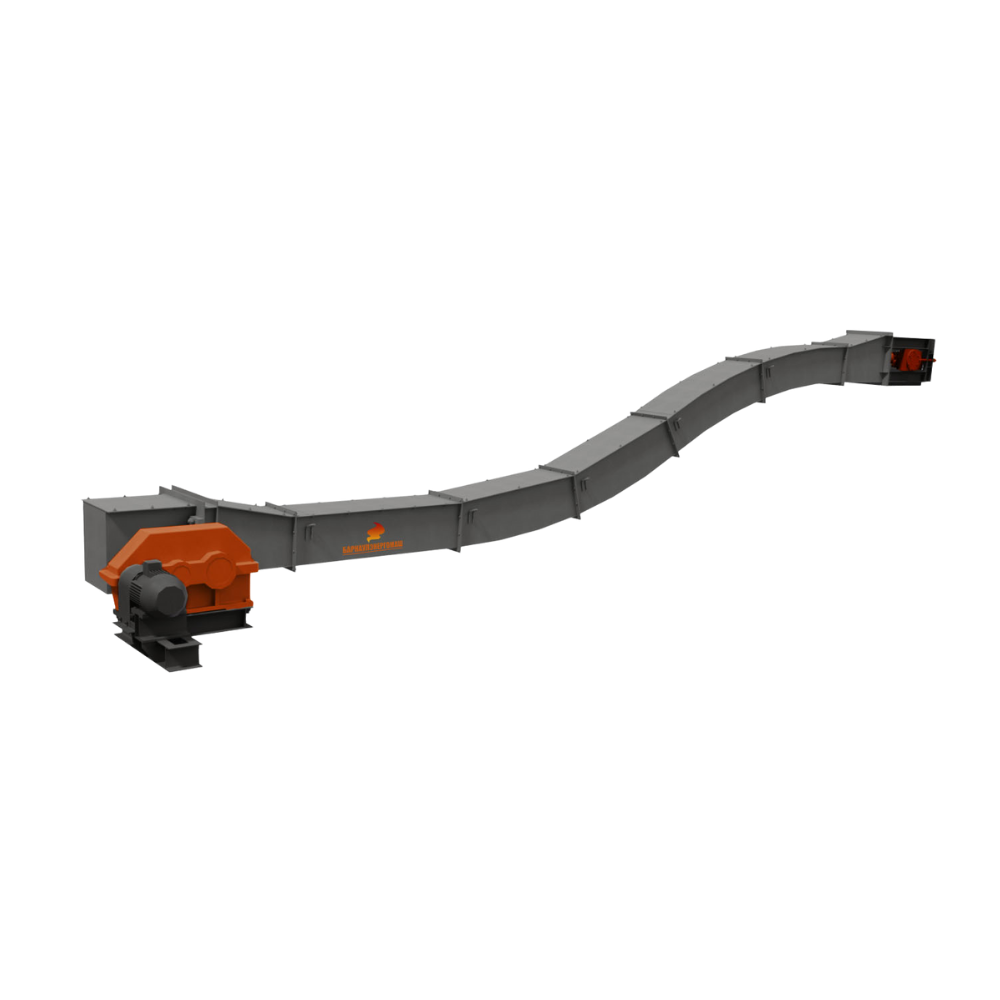

Транспортер скребковый ТС-2-30

Устройство транспортера

Транспортер ТС-2-30 состоит из привода, натяжной, приводной, прямолинейных секций, поворотных секций, скребковой цепи.

Путем изменения количества прямолинейных секций и применением поворотных секций имеется возможность создавать различную траекторию с углом перегиба 30°.

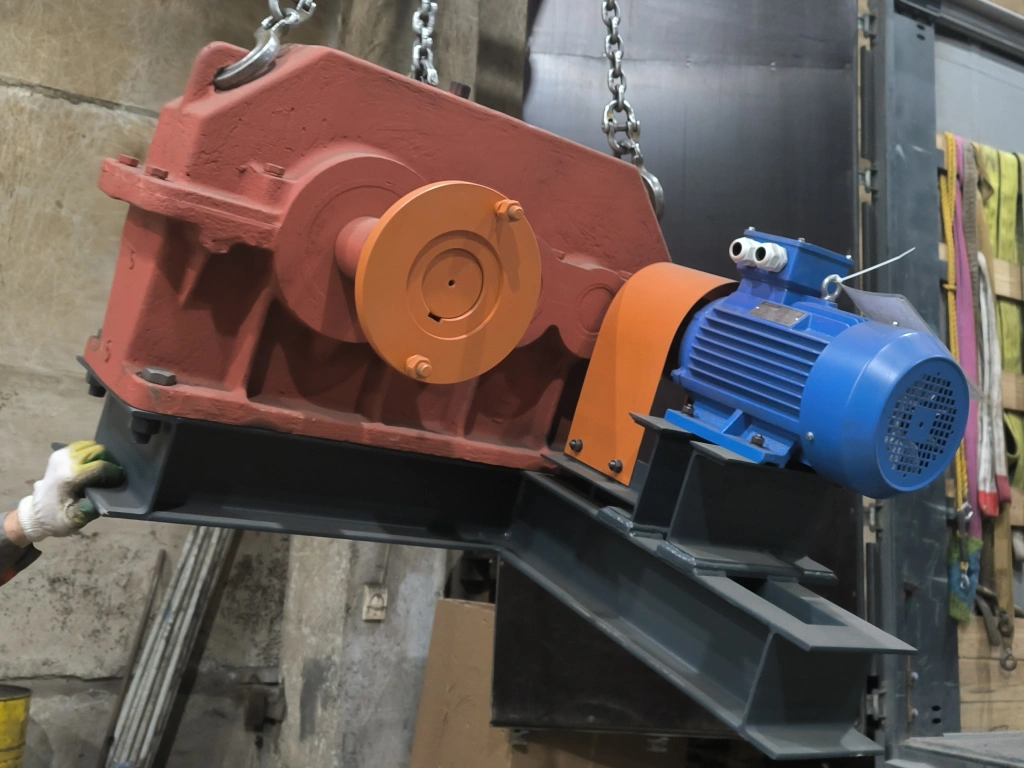

Привод цепной состоит из одного электродвигателя и редуктора.

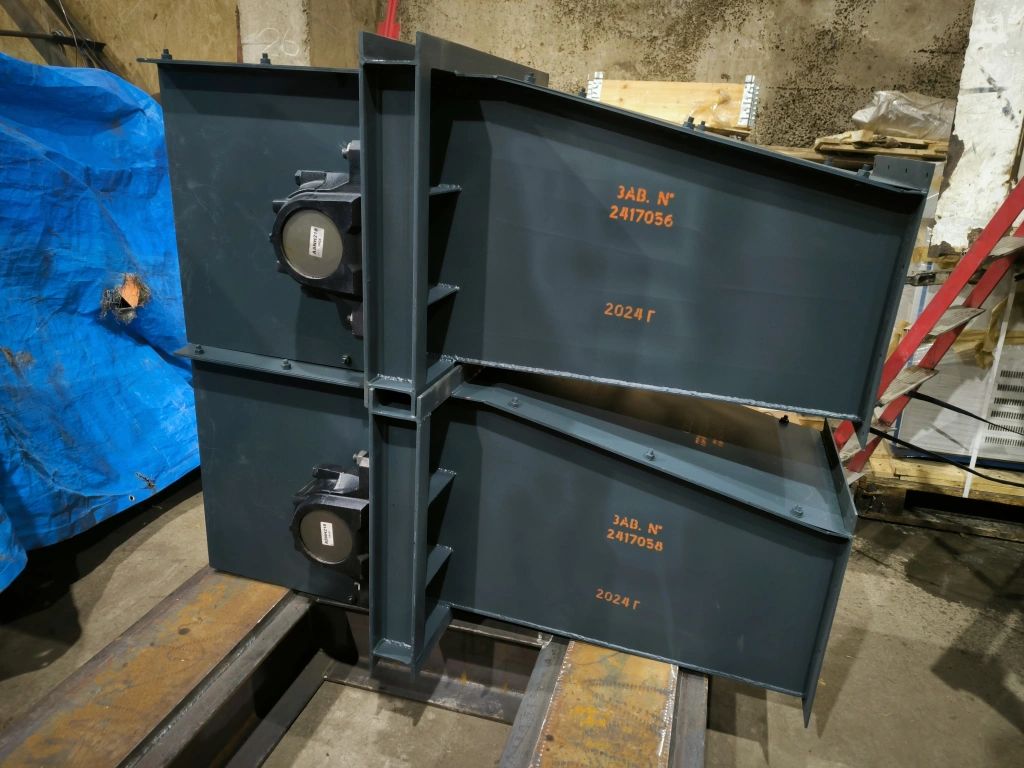

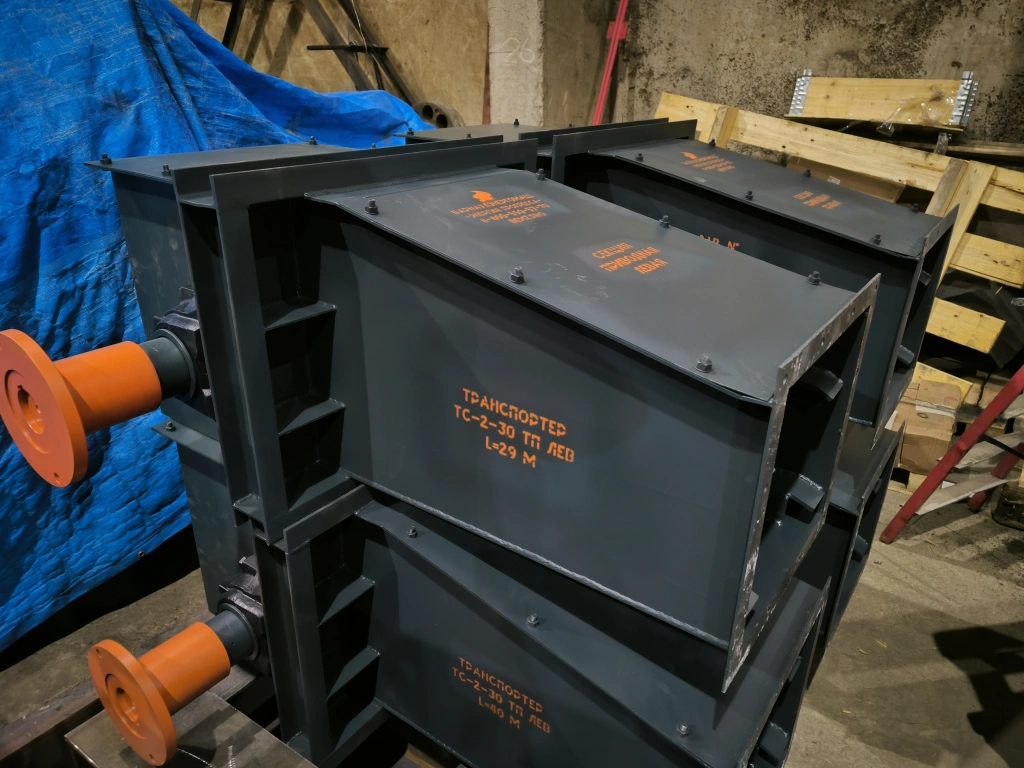

Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах.

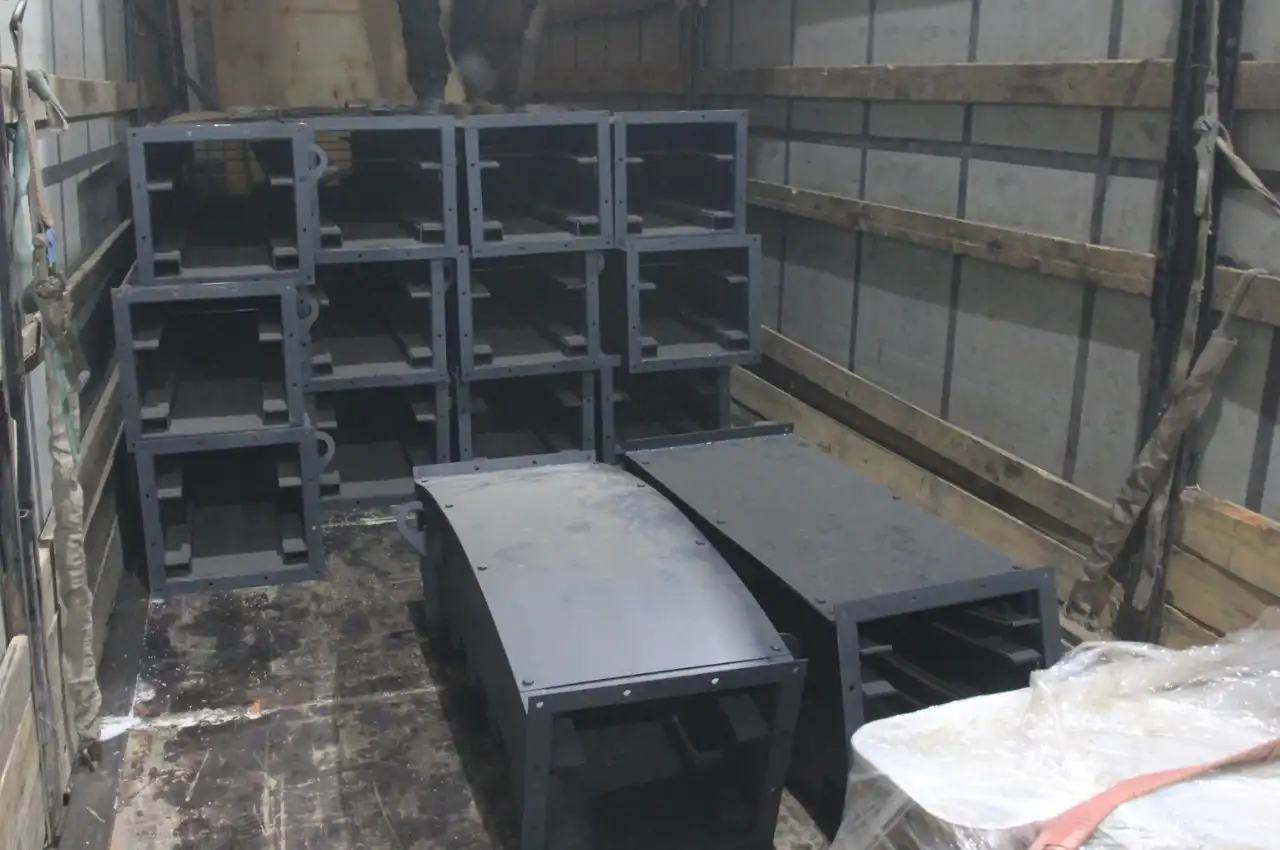

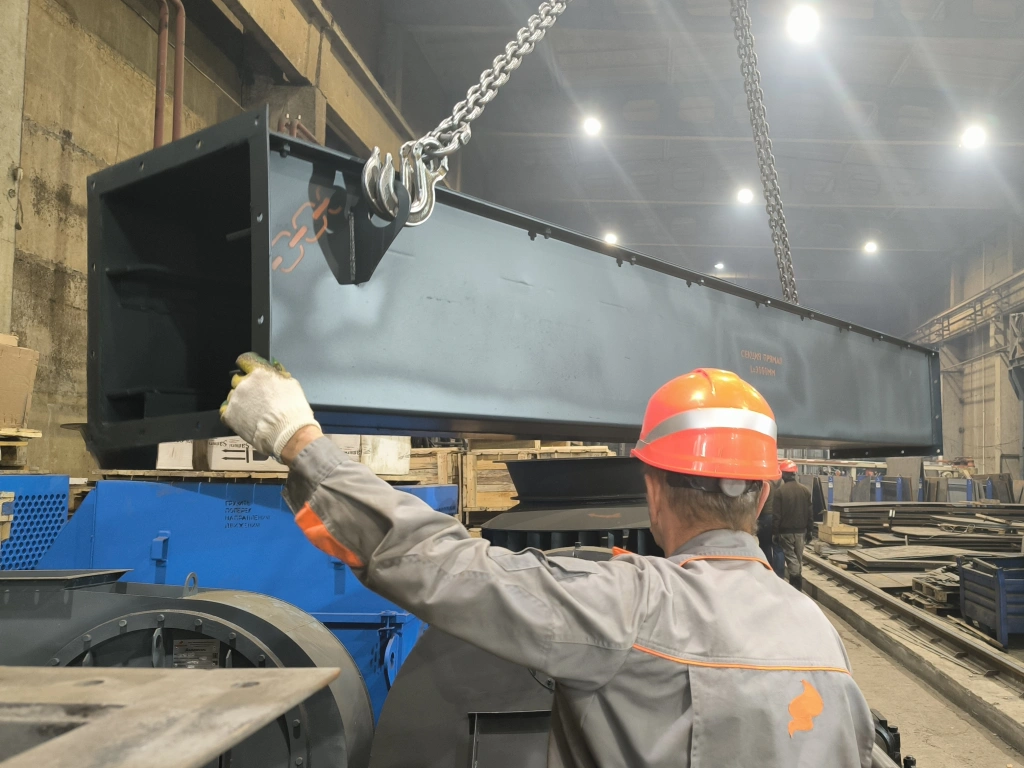

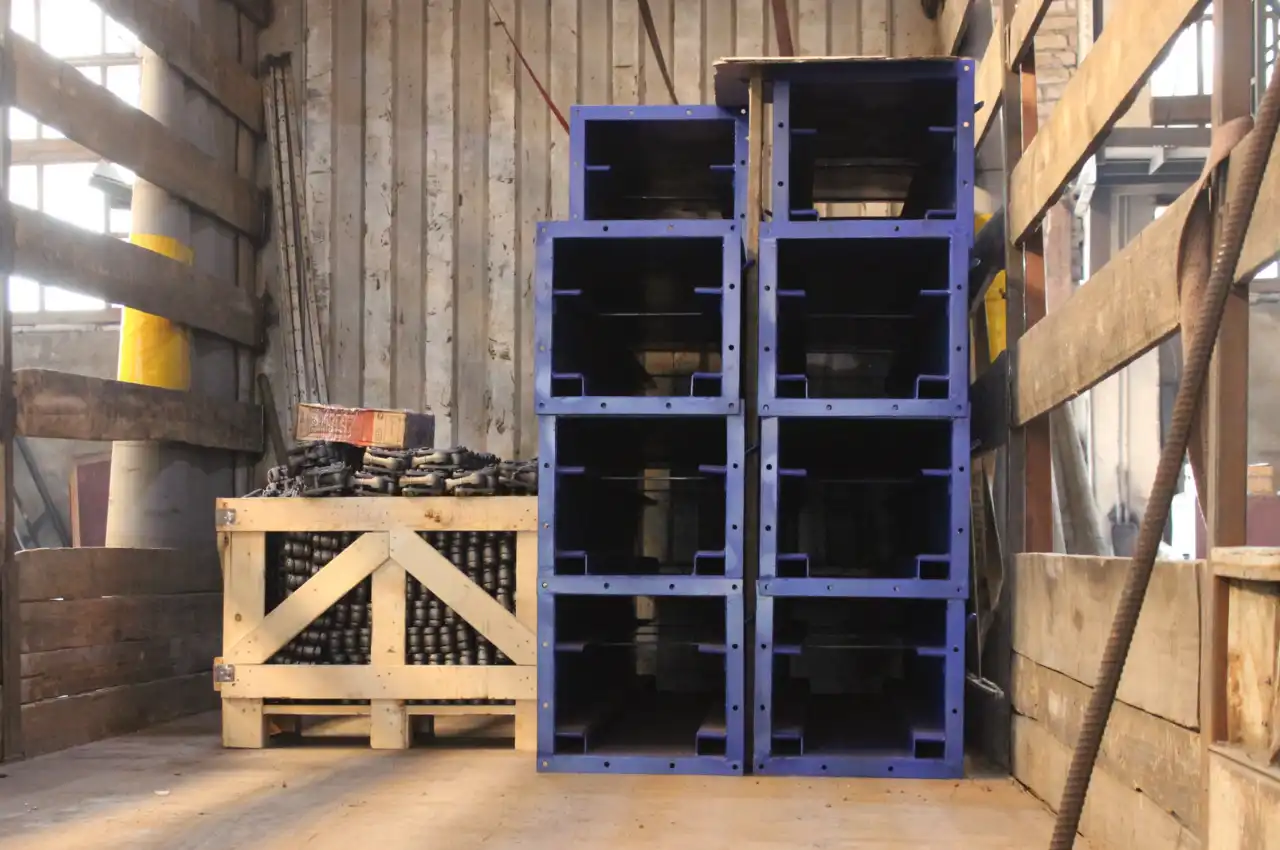

Прямолинейная секция представляет собой короб с направляющими для цепей.

Поворотная секция изогнута на 30º по радиусу R= 2200 мм.

Скребковая цепь состоит из двух тяговых разборных цепей, с закрепленными между ними скребками.
