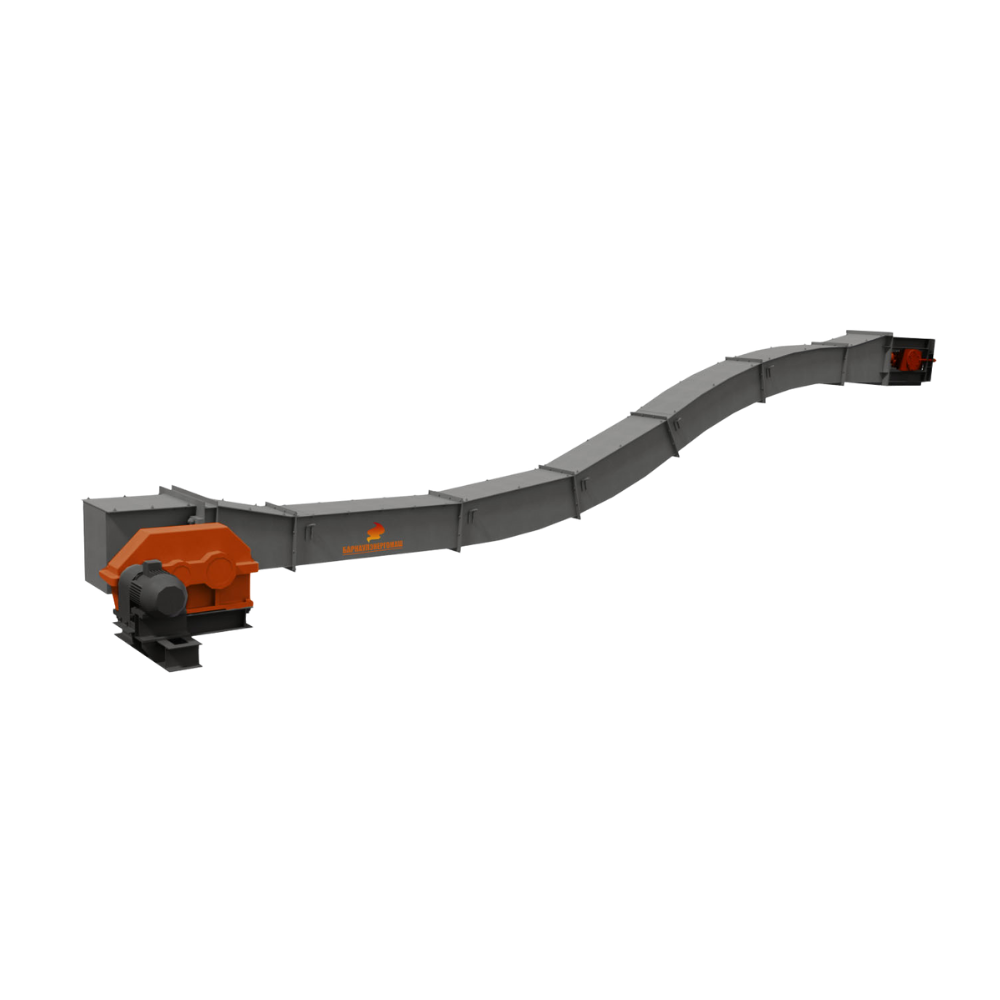

Транспортер скребковый ТС-2-28

Устройство транспортера

Транспортер углеподачи ТС-2-28 состоит из привода, натяжной, приводной, прямолинейных секций, поворотных секций, скребковой цепи.

Путем изменения количества прямолинейных секций и применением поворотных секций имеется возможность создавать различную траекторию с углом перегиба 30°.

Привод цепной состоит из одного электродвигателя и редуктора.

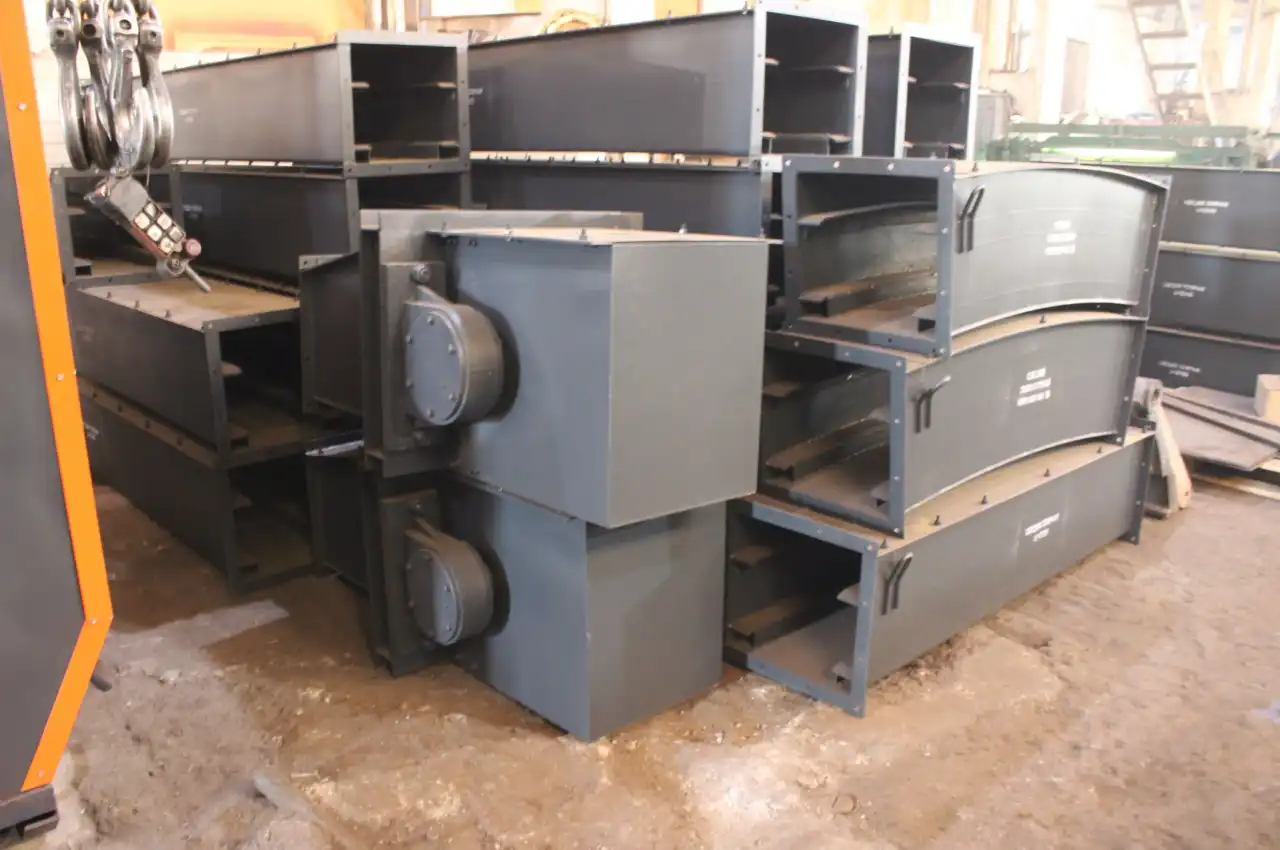

Натяжная секция состоит из рамы, вала со звездочками, подшипниковых узлов в подвижных корпусах. Приводная секция состоит из рамы, вала приводного со звездочкой, подшипниковых узлов в неподвижных корпусах.

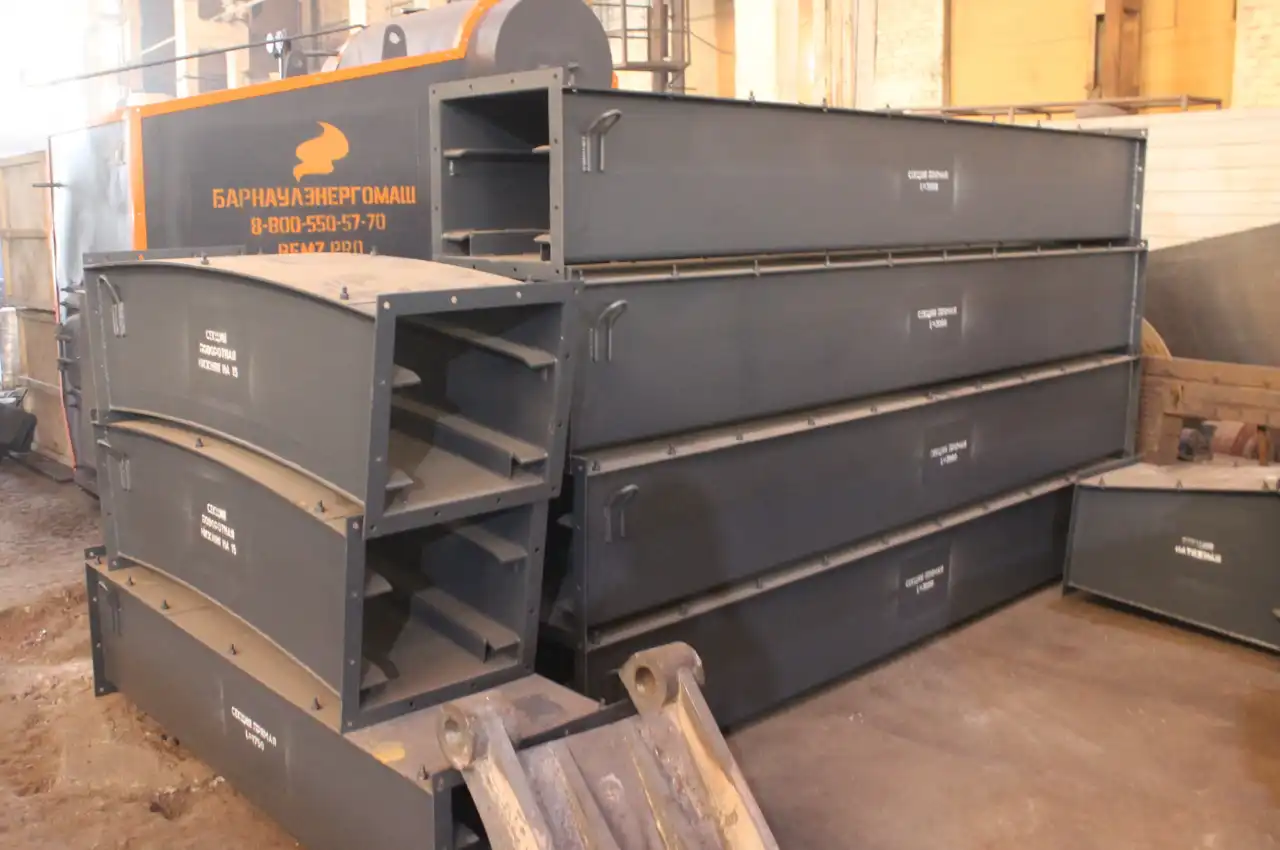

Прямолинейная секция представляет собой короб с направляющими для цепей.

Поворотная секция изогнута на 30° по радиусу R= 2200 мм.

Скребковая цепь состоит из двух тяговых разборных цепей, с закрепленными между ними скребками.
Наименование Значение
Срок изготовления 30-45
Производительность, т/ч maх 28
Установленная мощность, кВт 7.5
Скорость движения цепи, м/с 0,5
Максимальный размер кусков угля (шлака), мм 100
Длина секции, мм 3000
Угол подъема 30о
Шаг скребков цепи, мм 320

Чертежи отсутствуют.
