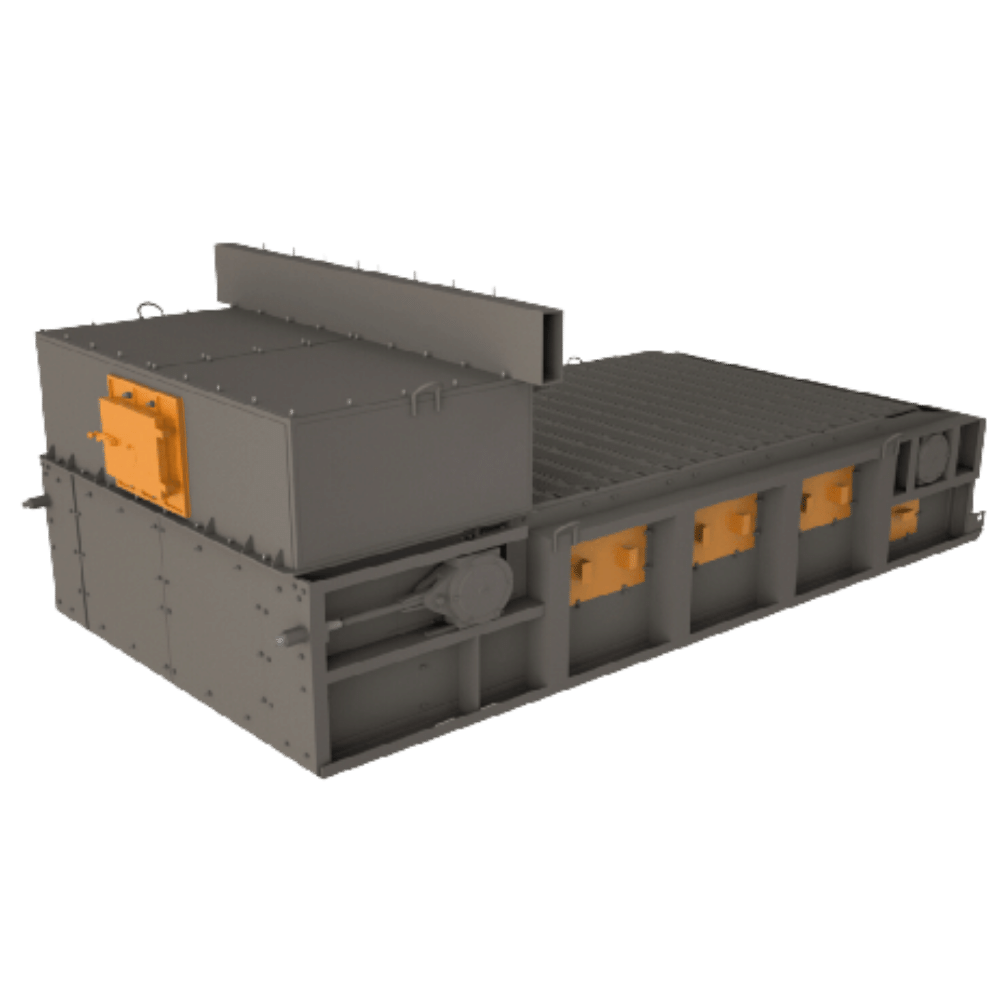

Топка ТЛЗМ 2-2,7/4,0

Производительность

11,63 МВт
S Решетки

9,1 м²
Габаиты LхB

4000х2700

Добавить в заказ Запросить стоимость

ТЛЗМ 2-2,7/4,0 – механическая топка, оснащенная ленточным полотном и забрасывателем.

Устройство и принцип работы

Ленточное полотно для этой модели состоит из пяти различных типов колосниковых звеньев, которые соединяются поперечными штырями. Для обеспечения удобства транспортировки полотно смонтировано в прочной сварной раме, установленной на салазках. Процесс горения в ТЛЗМ 2-2,7/4,0 полностью автоматизирован. Уголь поступает на вращающийся ротор с помощью пневмомеханического забрасывателя, который непрерывно подает топливо из угольного ящика. Пневматическая система разбрасывает крупные фракции по всей площади решетки, в то время как мелкие части отделяются и направляются в топочную камеру. Горение на решетке происходит в тонком слое, толщина которого зависит от свойств топлива и режима работы системы. Топка ТЛЗМ 2-2,7/4,0 способна надежно функционировать даже с высоковлажными бурыми углями и топливами, сложно поддающимися воспламенению. Это достигается благодаря эффективной продувке слоя воздухом, что предотвращает спекание угля и образование шлака. ТЛЗМ 2-2,7/4,0 может функционировать как с использованием холодного воздуха, так и горячего. Кроме того, перемещение колосникового полотна в направлении к передней части топки позволяет непрерывно удалять шлак с решетки, и толщина слоя шлака поддерживается в пределах 50—100 мм.

Наименование	Значение
Размер колосниковой решетки, мм: ширина/длина	2700/4000
Теплопроизводительность, МВт (т/ч)	11,63 (10,0)
Активная площадь решетки, м²	9,1
Скорость движения полотна колосниковой решетки, м/ч	1,3...19,3
Применяемость	КВ-Р-11,63-150 (КВ-ТС-6,5-150 (115) ДКВР-10-13
Диапазон изменен. нагрузки, %	25-100
Коэффициент избытка воздуха	не более 1,3-1,5
от химического недожога, %	не более 0,75
от механического недожога, %	не более 10,0
Основной вид топлива	каменный уголь/бурый уголь
Влажность топлива, %	до 40
Зольность топлива, %	до 35
Содержание мелочи (0-6 мм), %	до 60
Максимальный размер куска, мм	40
Привод решетки: редуктор,тип	РГП-1 или ПТБ-1200
Питатель	ПТЛ-600/ЗП-600
Количество питателей, шт	2
Габариты топки, мм: длина/ширина/высота	5550/2300/3175
Масса, кг, не более	14 700

Чертежи отсутствуют.

Топки ТЛЗМ 2-2,7/4,0
- Полотно колосниковое Т 329.01.04.00.000-08 - 1 штука;
- Колосник ведомый Т 24.06.001 - 228 штуки;
- Колосник ведомый Т 24.06.001-01 - 3078 штуки;
- Колосник ведущий левый Т 24.06.003 - 228 штук;
- Колосник ведущий правый Т 24.06.004 - 171 штук;
- Колосник крайний левый Т 328.01.03.00.001 - 57 штук;
- Колосник крайний правый Т 328.01.03.00.002 - 57 штук;
- Уплотнение Т24.01.121 - 14 штук;
- Уплотнение среднее Т24.01.125 - 2 штуки;
- Уплотнение переднее левое Т24.01.129 - 1 штука;
- Уплотнение переднее правое Т 24.01.205 - 1 штука;
- Звездочка Т 91.02.002 - 2 штуки;
- Звездочка Т 91.02.002-01 - 1 штука;
- Звездочка Т 91.02.002-02 - 1 штука;
- Винт натяжной Т 22.02.001-03 - 2 штуки;
- Шкив Т 328.01.02.00.002 - 2 штуки;
- Шкив Т 91.04.002 - 2 штуки;
- Корпус подшипника Т 220.04.002 -2 штуки.
