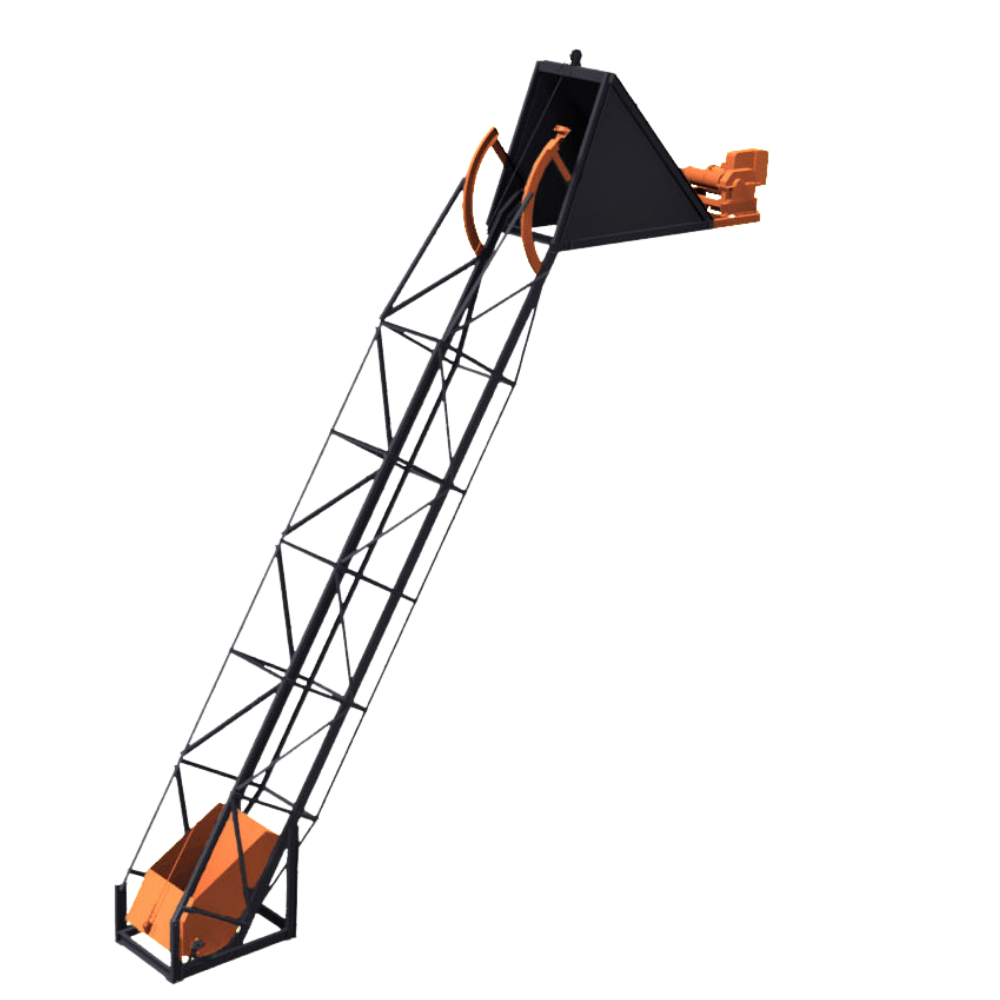

Скип-100
Скиповый подъемник - это грузоподъёмное оборудование, предназначенное для перемещения сыпучих и мелкокусковых грузов в скипах по рельсовым путям. Скиповые подъемники применяются в горнодобывающей, металлургической и строительной промышленности, они служат для подъема на поверхность угля, руды и других полезных ископаемых. В строительной промышленности скиповые подъемники чаще всего служат для подачи заполнителей бетонной смеси.
Конструкция скиповых подъёмников позволяет легко производить дозацию сыпучих грузов по объёму. Скиповые подъёмники могут найти своё применение в любом технологическом процессе.
Скиповый подъемник СКИП перемещает сыпучие смеси в вертикальном и круто наклонном положении, с места хранения приемные бункеры и устройства. Скиповые подъемники могут изготавливаться с заказными характеристиками и геометрическими размерами.
Применение
Скиповые подъемники СКИП также нашли широкое применение в топливноэнегетической сфере в стационарных котельных, модульных котельных МКУ и транспортабельных котельных КМТ для перемещения угля в вертикальном и круто наклонном положении, с места хранения угля в бункер водогрейного котла.Конструкция скиповых подъёмников позволяет легко производить дозацию сыпучих грузов по объёму. Скиповые подъёмники могут найти своё применение в любом технологическом процессе.
Скиповый подъемник СКИП перемещает сыпучие смеси в вертикальном и круто наклонном положении, с места хранения приемные бункеры и устройства. Скиповые подъемники могут изготавливаться с заказными характеристиками и геометрическими размерами.
Устройство
Скиповый подъемник состоит из подвижного бункера, перемещаемого по направляющим рельсам электролебедкой через систему блоков. Бункер скипа представляет собой металлический короб, на задней стенке которого закреплены блоки и оси с ходовыми колесами. Бункер перемещается по двум направляющим швеллерам, разделенным на сборки, скрепленные поперечными ребрами. Верхняя сборка имеет ответвление от основного направления, которое является пределом движения колес на дне бункера. Дальнейшее продвижение бункера скипа вместе с осью поворота днища вверх открывает дно и выгружает заполнители.Наименование | Значение |
---|---|
Редуктор | Ч 80 |
Мощность эл. дв., кВт | 2,2 |
Число оборотов/мин. | 750 |
Скорость подъемника, м/с | 0,22 |
Объем ковша, м³ | 0,085 |
Чертежи отсутствуют.
-
