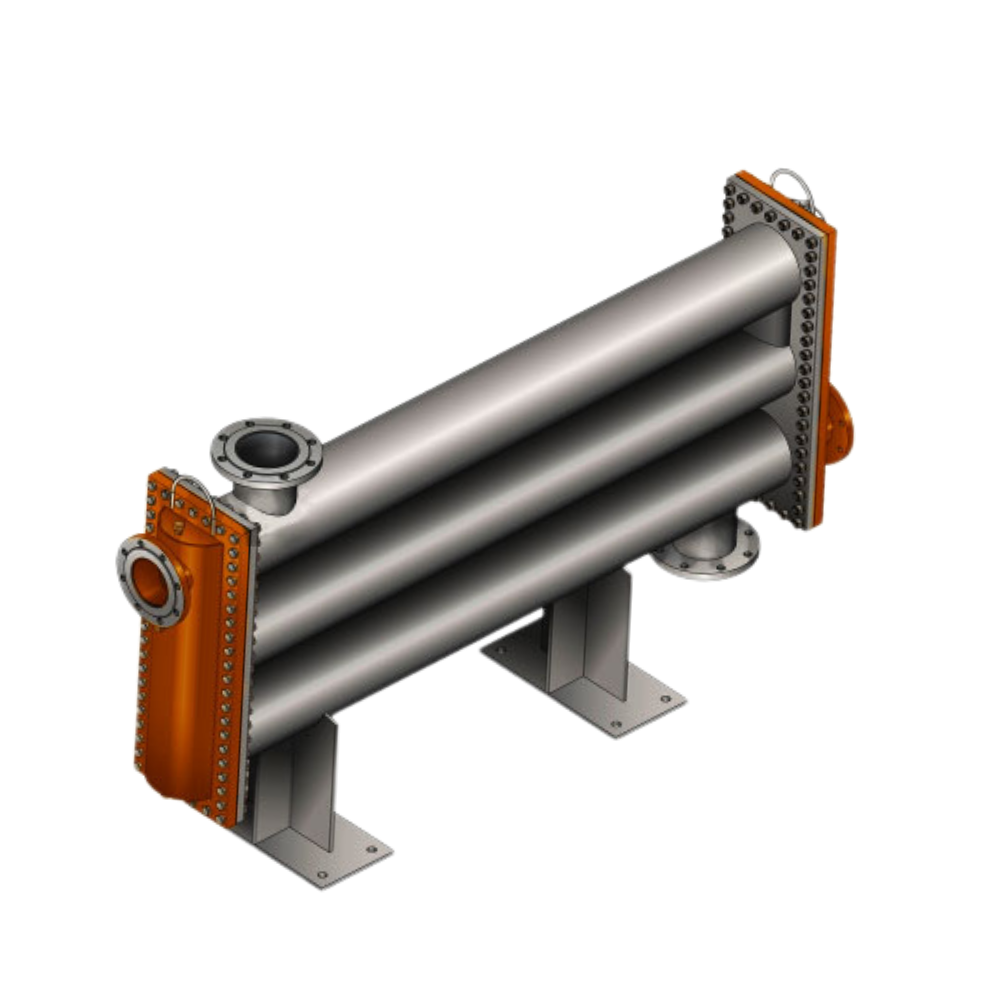

Подогреватель водоводяной ПВ 325-4,0

Подогреватель водоводяной ПВ 325-4,0
  • Площадь поверхности нагрева 1-ой секции
    28 м2
  • Тепловая мощность секции
    632,4 КВт
  • Расход сетевой воды
    167,3 т/ч
Добавить в заказ Запросить стоимость

Устройство и принцип работы

Секционные подогреватели ПВ 325-4,0 состоят из кожухотрубных секций, соединённых в блоки заданной теплопроизводительности с помощью соединительных калачей. Для присоединения к трубопроводам сетевой воды между корпусами подогревателей и трубопроводами устанавливаются переходные патрубки.

Каждая секция представляет собой неразборный блок, состоящий из корпуса, трубных досок, трубок поверхности теплообмена. Корпуса секций подогревателей ПВ 325-4,0 выполняются из стальных труб и соединяются между собой штуцерами.

Разъёмное исполнение секций позволяет осуществлять организацию производства, транспортировки и сборки на месте блоков с различным числом однотипных секций в зависимости от назначения, температурного режима, площади теплообмена и т.д.

В подогревателях ПВ 325-4,0 вода, предназначенная для подогрева, движется по трубам трубной системы, а нагревающая вода движется в межтрубном пространстве с соблюдением принципа противотока.

Подогреватели ПВ 325-4,0 могут устанавливаться непосредственно в отопительных котельных, в местных и центральных тепловых пунктах и других системах теплоснабжения.

Использование подогревателей ПВ 325-4,0 на параметрах, превышающих указанные в технических характеристиках, не допускается. Эксплуатация подогревателей ПВ 325-4,0 должна производиться в закрытых помещениях при температуре окружающего воздуха выше 0°C.
Наименование Значение
Срок изготовления 45
Поверхность нагрева, м2 28.49
Рабочее давление, МПа (кгс/см2), не более 1,0 (10)
Температура греющей воды, 0С, не более 200
Число теплообменных труб в блоке-секции, шт 147
Номинальный расход нагреваемой воды, т/ч 167.3
Масса секции, кг, не более 608
Масса калача, кг, не более 142
Масса перехода, кг, не более 600
Высота секции, мм, не более 600
Переход, мм, не более (условный диаметр) 200
Переход, мм, не более (длина) 190
Калач, мм, не более (условный диаметр) 300
Калач, мм, не более (межцентровое расстояние) 600
Калач, мм, не более (длина) 600
Длина блока-секции, м, не более 4
Наружный диаметр, мм 325

Чертежи отсутствуют.
