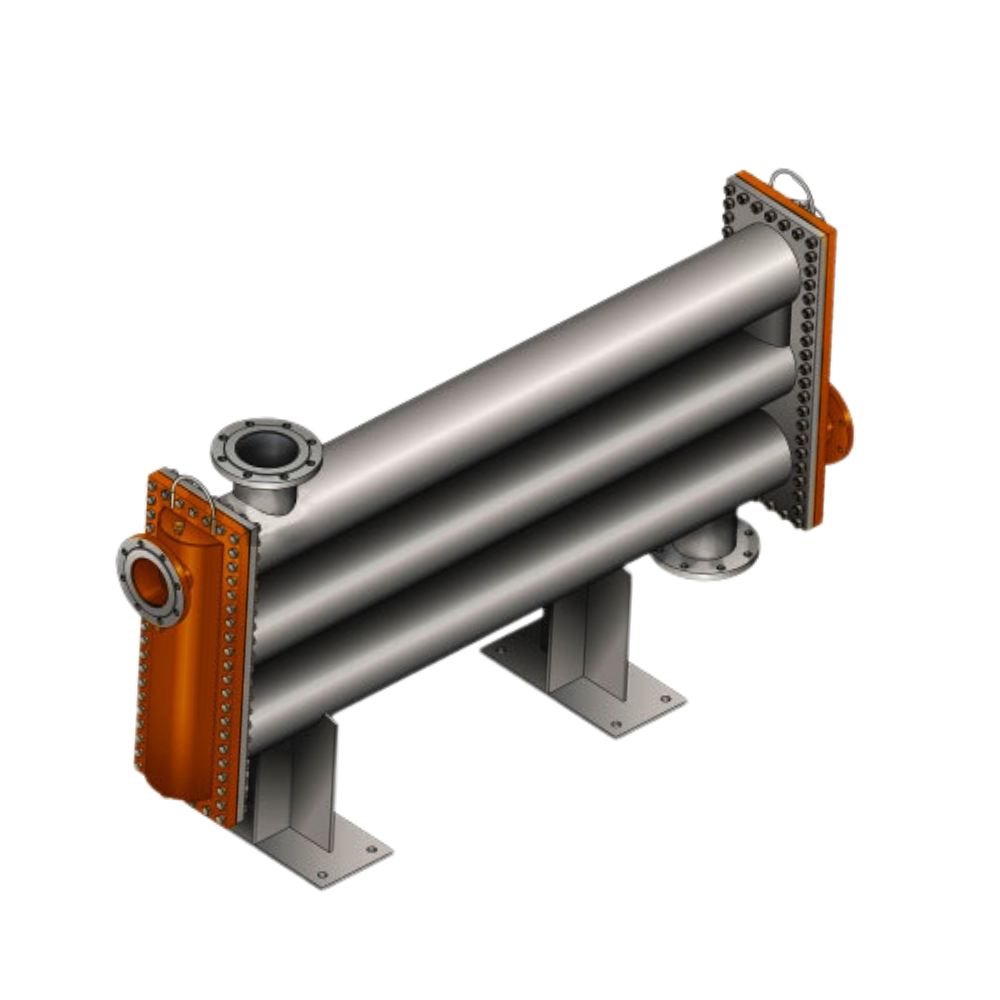

Подогреватель водоводяной ПВ 159-4,0
-
Площадь поверхности нагрева 1-ой секции6,93 м2
-
Тепловая мощность секции191 КВт
-
Расход сетевой воды41 т/ч
Устройство и принцип работы
Секционные подогреватели ПВ 159-4,0 состоят из кожухотрубных секций, соединённых в блоки заданной теплопроизводительности с помощью соединительных калачей. Для присоединения к трубопроводам сетевой воды между корпусами подогревателей и трубопроводами устанавливаются переходные патрубки.Каждая секция представляет собой неразборный блок, состоящий из корпуса, трубных досок, трубок поверхности теплообмена. Корпуса секций подогревателей ПВ 159-4,0 выполняются из стальных труб и соединяются между собой штуцерами.
Разъёмное исполнение секций позволяет осуществлять организацию производства, транспортировки и сборки на месте блоков с различным числом однотипных секций в зависимости от назначения, температурного режима, площади теплообмена и т.д.
В подогревателях ПВ 159-4,0 вода, предназначенная для подогрева, движется по трубам трубной системы, а нагревающая вода движется в межтрубном пространстве с соблюдением принципа противотока.
Подогреватели ПВ 159-4,0 могут устанавливаться непосредственно в отопительных котельных, в местных и центральных тепловых пунктах и других системах теплоснабжения.
Использование подогревателей ПВ 159-4,0 на параметрах, превышающих указанные в технических характеристиках, не допускается. Эксплуатация подогревателей ПВ 159-4,0 должна производиться в закрытых помещениях при температуре окружающего воздуха выше 0°C.
Наименование | Значение |
---|---|
Срок изготовления | 20-30 |
Поверхность нагрева, м2 | 6.6 |
Рабочее давление, МПа (кгс/см2), не более | 1,0 (10) |
Температура греющей воды, 0С, не более | 200 |
Число теплообменных труб в блоке-секции, шт | 33 |
Номинальный расход нагреваемой воды, т/ч | 41 |
Масса секции, кг, не более | 193 |
Масса калача, кг, не более | 27 |
Масса перехода, кг, не более | 9.5 |
Высота секции, мм, не более | 400 |
Переход, мм, не более (условный диаметр) | 100 |
Переход, мм, не более (длина) | 140 |
Калач, мм, не более (условный диаметр) | 150 |
Калач, мм, не более (межцентровое расстояние) | 400 |
Калач, мм, не более (длина) | 310 |
Длина блока-секции, м, не более | 4 |
Чертежи отсутствуют.
-
