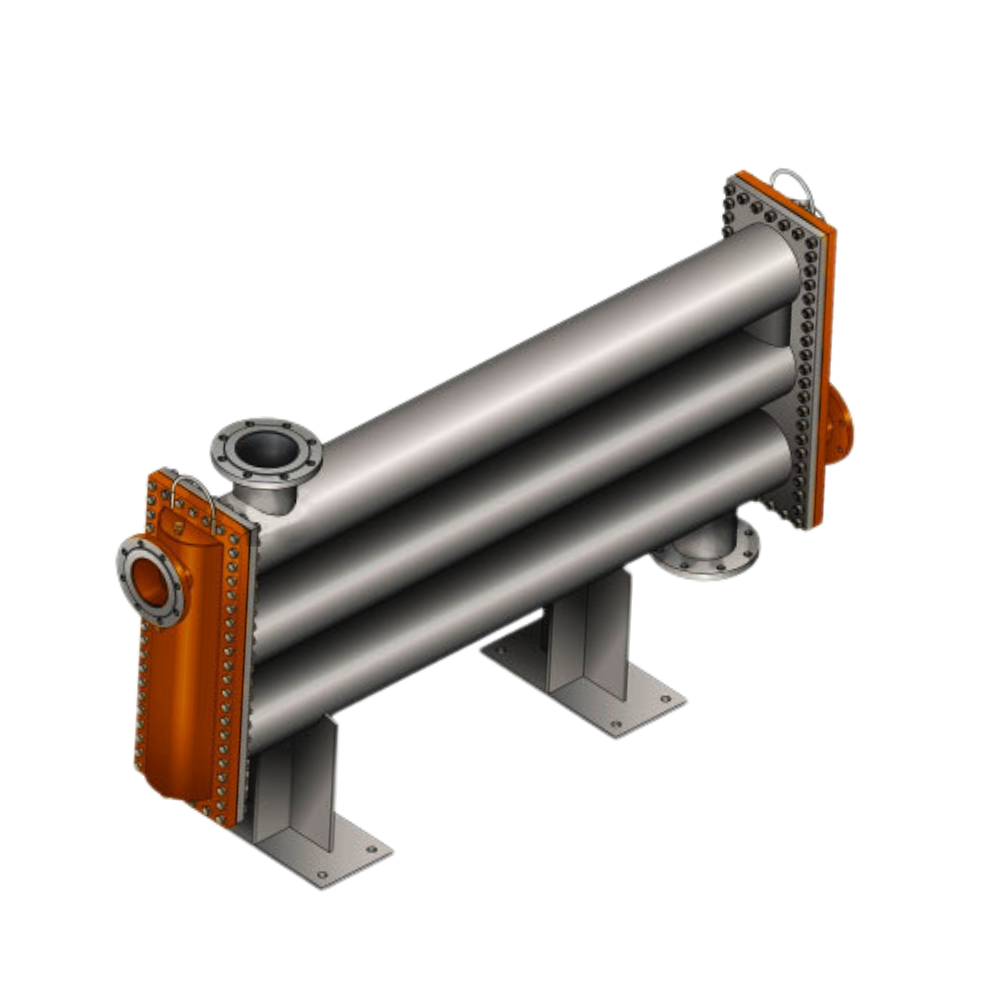

Подогреватель водоводяной ПВ 108-2,0
-
Площадь поверхности нагрева 1-ой секции1,79 м2
-
Тепловая мощность секции63,8 КВт
-
Расход сетевой воды21,5 т/ч
Устройство и принцип работы
Секционные подогреватели ПВ 108-2,0 состоят из кожухотрубных секций, соединённых в блоки заданной теплопроизводительности с помощью соединительных калачей. Для присоединения к трубопроводам сетевой воды между корпусами подогревателей и трубопроводами устанавливаются переходные патрубки.Каждая секция представляет собой неразборный блок, состоящий из корпуса, трубных досок, трубок поверхности теплообмена. Корпуса секций подогревателей ПВ 108-2,0 выполняются из стальных труб и соединяются между собой штуцерами.
Разъёмное исполнение секций позволяет осуществлять организацию производства, транспортировки и сборки на месте блоков с различным числом однотипных секций в зависимости от назначения, температурного режима, площади теплообмена и т.д.
В подогревателях ПВ 108-2,0 вода, предназначенная для подогрева, движется по трубам трубной системы, а нагревающая вода движется в межтрубном пространстве с соблюдением принципа противотока.
Подогреватели ПВ 108-2,0 могут устанавливаться непосредственно в отопительных котельных, в местных и центральных тепловых пунктах и других системах теплоснабжения.
Использование подогревателей ПВ 108-2,0 на параметрах, превышающих указанные в технических характеристиках, не допускается. Эксплуатация подогревателей ПВ 108-2,0 должна производиться в закрытых помещениях при температуре окружающего воздуха выше 0 °C.
| Наименование | Значение |
|---|---|
| Срок изготовления | 15-20 |
| Поверхность нагрева, м2 | 1,79 |
| Наружный диаметр, мм | 108 |
| Рабочее давление, МПа (кгс/см2), не более | 1,0 (10) |
| Температура греющей воды, 0С, не более | 200 |
| Число теплообменных труб в блоке-секции, шт | 19 |
| Номинальный расход нагреваемой воды, т/ч | 21.5 |
| Масса секции, кг, не более | 58 |
| Масса калача, кг, не более | 19 |
| Масса перехода, кг, не более | 7.5 |
| Высота секции, мм, не более | 300 |
| Переход, мм, не более (условный диаметр) | 80 |
| Переход, мм, не более (длина) | 90 |
| Калач, мм, не более (условный диаметр) | 100 |
| Калач, мм, не более (межцентровое расстояние) | 300 |
| Калач, мм, не более (длина) | 210 |
| Длина блока-секции, м, не более | 2 |
Чертежи отсутствуют.
-
