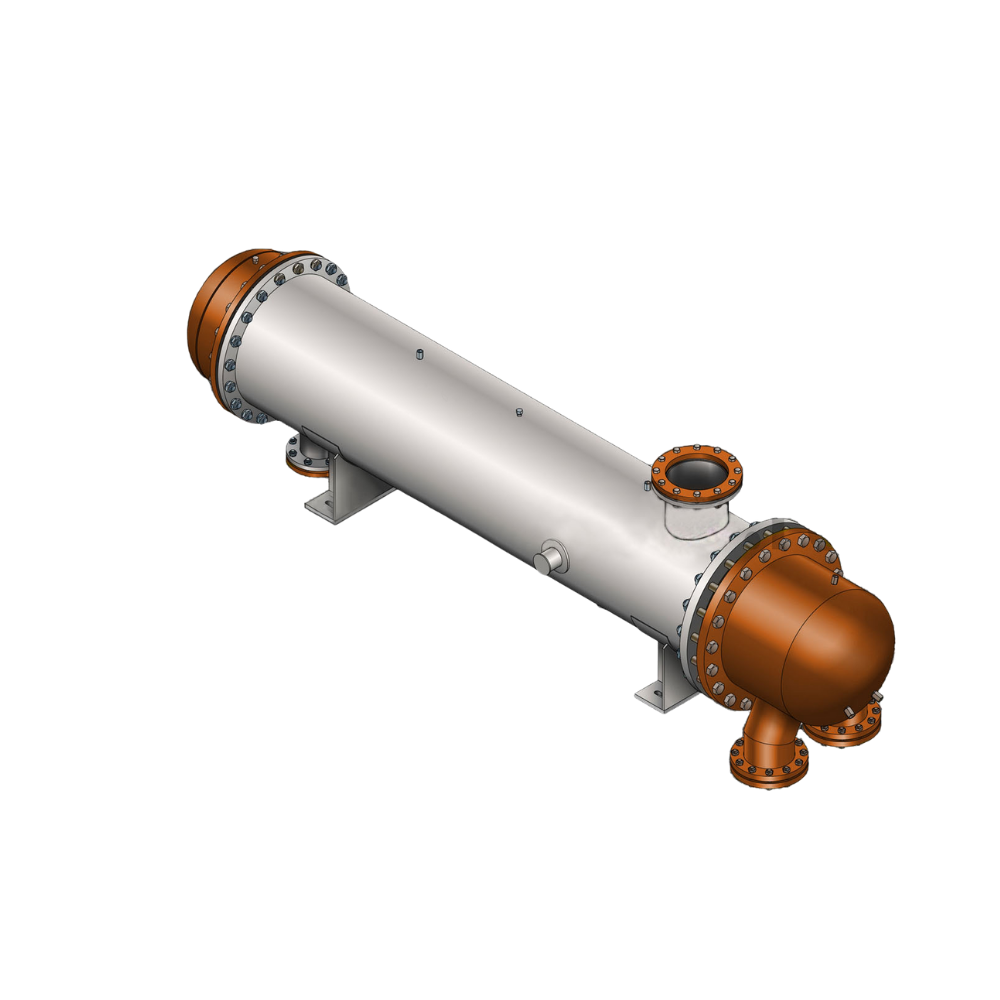

Подогреватель пароводяной ПП1-35-2-2

Подогреватель пароводяной ПП1-35-2-2
  • Площадь поверхности нагрева
    35,3 м2
  • Теплопроизво-дительность
    3,38 Гкал/ч
  • Номинальный расход воды
    169 т/ч
Добавить в заказ Запросить стоимость

Устройство

Подогреватель ПП1-35-2-2 представляет собой кожухотрубный теплообменник горизонтального типа, основными узлами которого являются: корпус, трубная система, передняя и задняя водяные камеры, крышка корпуса.

Корпус подогревателя ПП1-35-2-2 состоит из цилиндрической обечайки, к концам которой приварены фланцы для соединения с передней водяной камерой и крышкой корпуса. В верхней части корпуса расположен патрубок для входа пара, муфты для подсоединения воздушного клапана и манометра, в нижней части корпуса расположен патрубок для выхода конденсата, сбоку предусмотрена установка водоуказательного стекла и патрубка отсоса воздуха. Для установки подогревателя ПП1-35-2-2 в рабочее положение к корпусу привариваются две опоры.

Передняя водяная камера состоит из цилиндрической обечайки с приваренным фланцем для соединения с корпусом и трубной системой, эллиптического или плоского днища. На водяной камере установлены патрубки для подвода и отвода воды. Внутренний объем камеры разделен перегородками на отсеки, благодаря которым вода совершает необходимое количество ходов.

Задняя камера состоит из фланца для соединения с трубной системой, эллиптического днища или из обечайки и плоского днища. Для четырехходового исполнения подогревателя внутри камеры устанавливается перегородка.

Крышка корпуса состоит из цилиндрической обечайки, фланца для соединения с корпусом, плоского или эллиптического.

Сборка основных узлов подогревателя ПП1-35-2-2 осуществляется с помощью разъемного фланцевого соединения, обеспечивающего возможность профилактического осмотра и ремонта.

Принцип работы

В подогревателе ПП1-35-2-2 нагреваемая вода движется по теплообменным трубам, а греющий пар подается через патрубок в верхней части корпуса и поступает в межтрубное пространство, в котором установлены сегментные перегородки, направляющие движение пара. Конденсат греющего пара стекает в нижнюю часть корпуса и отводится из подогревателя.

Накапливающиеся в подогревателе ПП1-35-2-2 неконденсирующиеся газы отводятся через патрубок на корпусе аппарата.

На подогревателе ПП1-35-2-2 устанавливаются контролирующие приборы для воды и пара. Уровень конденсата контролируется по водоуказательному стеклу.

Подогреватели ПП1-35-2-2 могут устанавливаться непосредственно в отопительных котельных, в местных и центральных тепловых пунктах и других системах теплоснабжения.

Подогреватель ПП1-35-2-2 устанавливается в горизонтальном положении на специальные опоры и закрепляется болтами. После установки на опорах к подогревателю подсоединяются все трубопроводы и арматура согласно чертежей тепловых сетей.

Эксплуатация пароводяных подогревателей ПП1-35-2-2

Эксплуатация пароводяных подогревателей ПП1-35-2-2 должна производиться в соответствии с «Правилами технической эксплуатации электрических станций и сетей РФ», «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» и «Правилами техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей».

Для получения наибольшего экономического эффекта при эксплуатации подогревателей необходимо поддерживать в чистоте поверхности теплообмена подогревателя, следить за удалением воздуха и других неконденсирующихся газов из него и тем самым обеспечивать отсутствие коррозии и работу подогревателя с минимальным недогревом воды до температуры насыщения греющего пара.

Во время эксплуатации подогревателя ПП1-35-2-2 на установившемся режиме необходимо следить за наличием конденсата в корпусе подогревателя и поддержания его нормального уровня.

Удаление неконденсирующихся газов из парового пространства подогревателя ПП1-35-2-2 должно производиться непрерывно в количестве не менее 1% от расхода пара.

Качество сетевой воды должно удовлетворять требованиям действующих правил технической эксплуатации электрических станций и сетей РФ.

На паропроводе к подогревателю ПП1-35-2-2 или питающем источнике должны устанавливаться предохранительные устройства, предотвращающие, повышение давления в подогревателе выше расчетной величины.

Нормальная работа подогревателя ПП1-35-2-2 зависит от надежности уплотнений и чистоты теплообменных поверхностей.

При эксплуатации подогревателей ПП1-35-2-2 необходимо регулярно производить осмотр сварных и фланцевых соединений. При обнаружении протечки воды в фланцевых соединениях следует подтянуть гайки или заменить прокладку. При нарушении герметичности соединения теплообменных труб с трубной доской их следует довальцевать или заменить новыми.

Для обеспечения бесперебойной работы подогревателя ПП1-35-2-2 необходимо проводить контроль температуры воды на входе и выходе из подогревателя, давления воды и пара, наличие уровня конденсата в корпусе, проводить продувку водоуказательного стекла.

Снижение температуры нагреваемой воды при нормальных условиях работы свидетельствует о необходимости очистки теплообменных труб от накипи. Очистку производят химическим или механическим способом.

Полный назначенный срок службы подогревателей – 12 лет.

Гарантийный срок эксплуатации – 12 месяцев с момента ввода подогревателя ПП1-35-2-2 в эксплуатацию, но не более 24 месяцев со дня отгрузки потребителю, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Наименование Значение
Срок изготовления, дней 20-30
Площадь поверхности нагрева, м2 35,3 F
Максимальное избыточное рабочее давление в трубной системе, МПа (кгс/см2) 1,57 (16) PP
Максимальное избыточное рабочее давление в корпусе, МПа (кгс/см2) 0,19 (2) PP
Температура воды на входе, оС 70 T1
Температура воды на выходе, оС 95 T2
Максимальная температура пара, оС 250 Tn
В трубной системе при изготовлении и при монтаже и в период освидетель. 1,9 (20) Pnp
В корпусе при изготовлении при монтаже и в период освидетель. 1,27 (13) Pnp
Номинальный расход воды, т/ч 169 W
Расчетный тепловой поток, МВт (Гкал/ч) 3,93 (3,38) Q
Гидравлическое сопр. трубной системы при номинальном расходе воды, МПа (м. вод. ст.) 0,021 (2,1) H
Объем трубной системы, л. 323 V
Объем корпуса, л. 405 V
Количество трубок в корпусе, шт. 392
Масса (сухая) подогревателя, кг. 1297 M
Масса подогревателя полностью заполненного водой, кг 2025 M1
Диаметр корпуса, мм 630 D
Длина, мм 2885 L

Чертежи отсутствуют.
