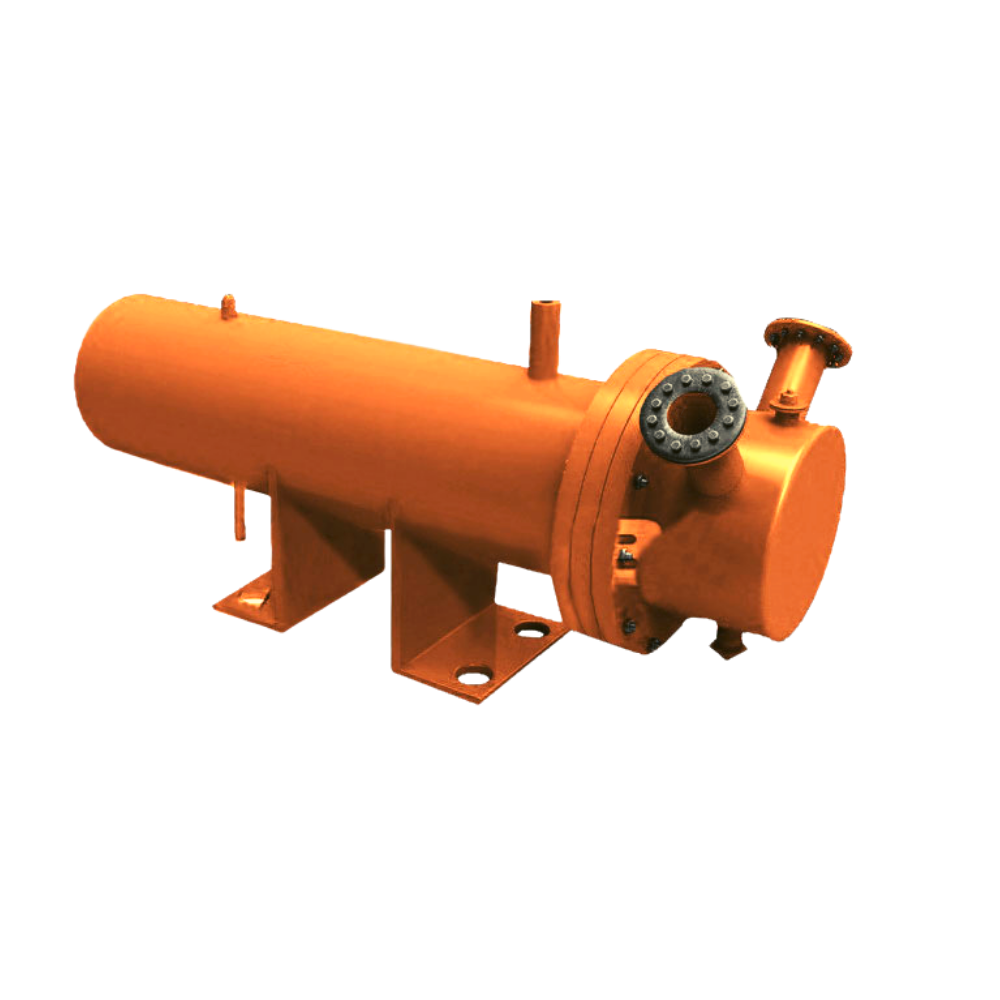

Охладитель выпара ОВА-8

Охладитель выпара ОВА - 8 применяется для деаэраторов атмосферного давления производительностью 100 т/ч.

Устройство и принцип работы

Основными элементами охладителя выпара ОВА - 8 являются: корпус, трубная система и две водяные камеры - передняя и задняя.

Охладитель выпара ОВА-8 имеет две опоры: одна неподвижная, приваренная к корпусу; вторая опора - подвижная, имеет подкладную пластину. Опора может по ней скользить, компенсируя температурное удлинение корпуса. Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и, приваренным с другого торца, плоским днищем. На корпусе размещены патрубки для входа пара, отвода конденсата, дренажа и спуска воздуха. Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 1 мм. Трубная система в сборе с задней водяной камерой вставляется в корпус охладителя выпара. Трубная доска её зажимается между фланцами передней водяной камеры и корпуса крепежными деталями.

К обечайке передней водяной камеры приварены плоское днище, фланец, патрубки входа и выхода охлаждающей воды и штуцер для дренажа. Внутренняя полость камеры разделена перегородками. Задняя водяная камера состоит из цилиндрической обечайки и плоского днища (глухого фланца) с отверстиями для крепления её к задней трубной доске трубной системы крепежными деталями.

Особенностью конструкции охладителей выпара ОВА - 8 является возможность компенсации температурного удлинения трубной системы в корпусе, т.е. подвижность незакрепленной задней трубной доски с задней водяной камерой.
