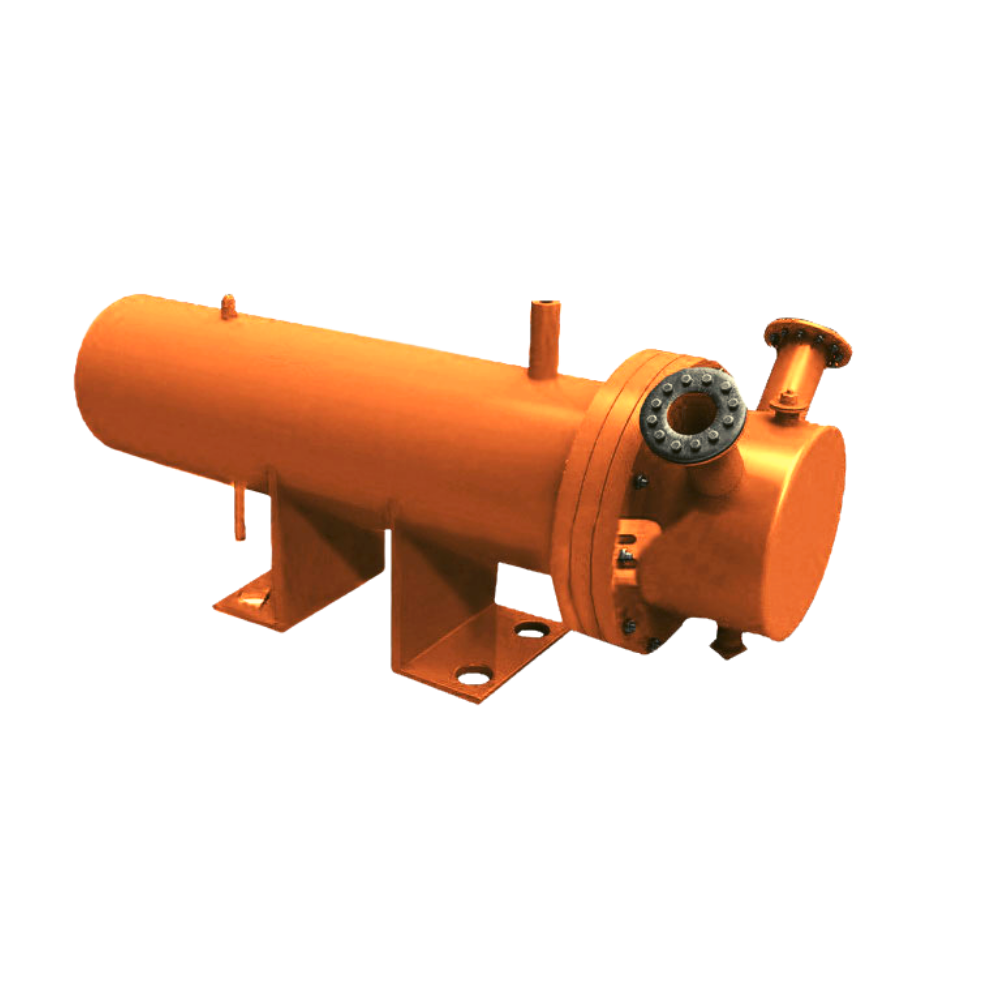

Охладитель выпара ОВА-2
-
Абсолютное давление(в корпусе)0.12 МПа
-
Абсолютное давление(в трубной системе)0.5 МПа
-
Температура среды(в корпусе)104.2 oС
-
Температура среды(в трубной системе)40 oС
Описание
Охладитель выпара ОВА-2 применяется для деаэраторов атмосферного давления производительностью от 5 до 50 т/ч.
Охладитель выпара ОВА-2 имеет две неподвижные опоры, приваренные к корпусу. Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и,приваренным с другого торца, плоским днищем. На корпусе размещены патрубки для входа пара, отвода конденсата, дренажа и спуска воздуха. Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 1 мм. Трубная система в сборе с задней водяной камерой вставляется в корпус охладителя выпара ОВА-2. Трубная доска её зажимается между фланцами передней водяной камеры и корпуса крепежными деталями.
К обечайке передней водяной камеры приварены: плоское днище, фланец, патрубки входа и выхода охлаждающей воды и штуцер для дренажа. Внутренняя полость камеры разделена перегородками. Задняя водяная камера состоит из цилиндрической обечайки и плоского днища (глухого фланца) с отверстиями для крепления её к задней трубной доске трубной системы крепежными деталями.
Особенностью конструкции охладителей выпара ОВА-2 является возможность компенсации температурного удлинения трубной системы в корпусе, т.е. подвижность незакрепленной задней трубной доски с задней водяной камерой.
Устройство и принцип работы
Основными элементами охладителя выпара ОВА-2 являются: корпус, трубная система и две водяные камеры - передняя и задняя.Охладитель выпара ОВА-2 имеет две неподвижные опоры, приваренные к корпусу. Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и,приваренным с другого торца, плоским днищем. На корпусе размещены патрубки для входа пара, отвода конденсата, дренажа и спуска воздуха. Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 1 мм. Трубная система в сборе с задней водяной камерой вставляется в корпус охладителя выпара ОВА-2. Трубная доска её зажимается между фланцами передней водяной камеры и корпуса крепежными деталями.
К обечайке передней водяной камеры приварены: плоское днище, фланец, патрубки входа и выхода охлаждающей воды и штуцер для дренажа. Внутренняя полость камеры разделена перегородками. Задняя водяная камера состоит из цилиндрической обечайки и плоского днища (глухого фланца) с отверстиями для крепления её к задней трубной доске трубной системы крепежными деталями.
Особенностью конструкции охладителей выпара ОВА-2 является возможность компенсации температурного удлинения трубной системы в корпусе, т.е. подвижность незакрепленной задней трубной доски с задней водяной камерой.
Купить охладитель ОВА-2
Завод «Барнаулэнергомаш» стремится предложить своим клиентам современное оборудование, соответствующее стандартам качества и безопасности. Мы гарантируем надежность и долговечность нашего оборудования, а также оперативное выполнение заказов.
Если у вас возникли вопросы или вы хотите обсудить возможность приобретения охладителя выпара ОВА, наши специалисты всегда готовы помочь. Свяжитесь с нами любым удобным способом, и мы подберем для вас оптимальное решение.
1. Заполните заявку на сайте и дождитесь звонка менеджера
2. Позвоните по номеру 8-800-550-57-70
3. Напишите на почту
Характеристики
| Наименование | Значение |
|---|---|
| Срок изготовления | 15-20 |
| Габариты (LxBxH), мм | 1150х516х580 |
| Масса, кг | 229 |
| Абсолютное давление(в корпусе), МПа | 0.12 |
| Абсолютное давление(в трубной системе), МПа | 0.5 |
| Среда | вода, пар |
| Температура среды(в корпусе), oС | 104.2 |
| Температура среды(в трубной системе), oС | 40 |
