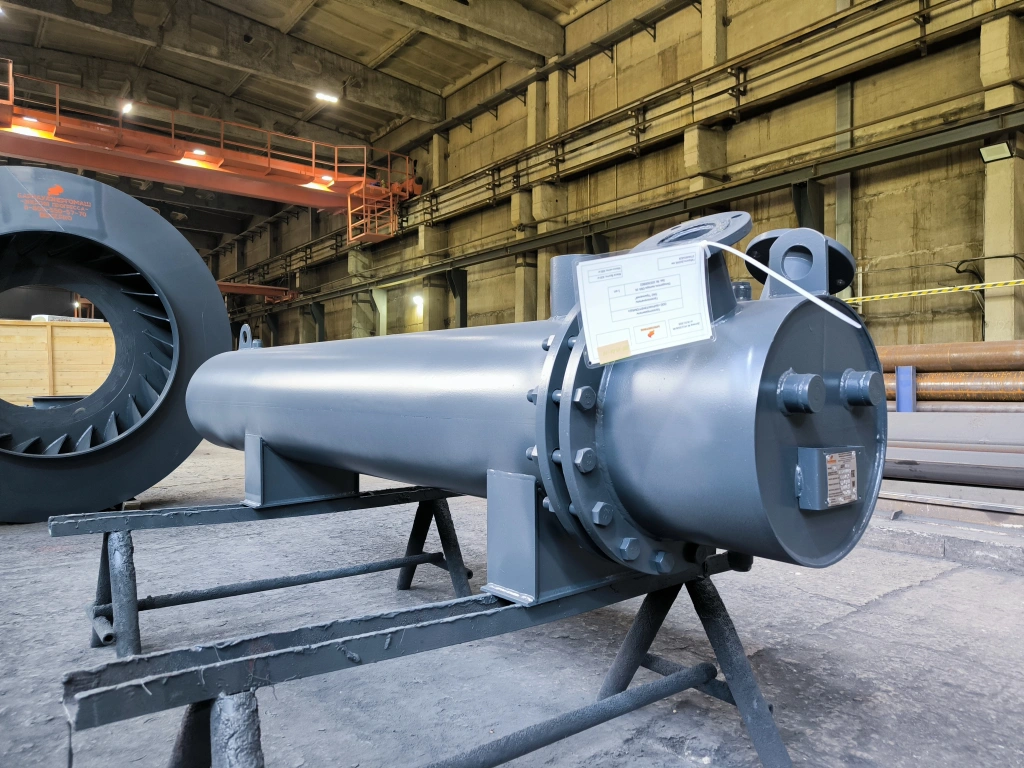

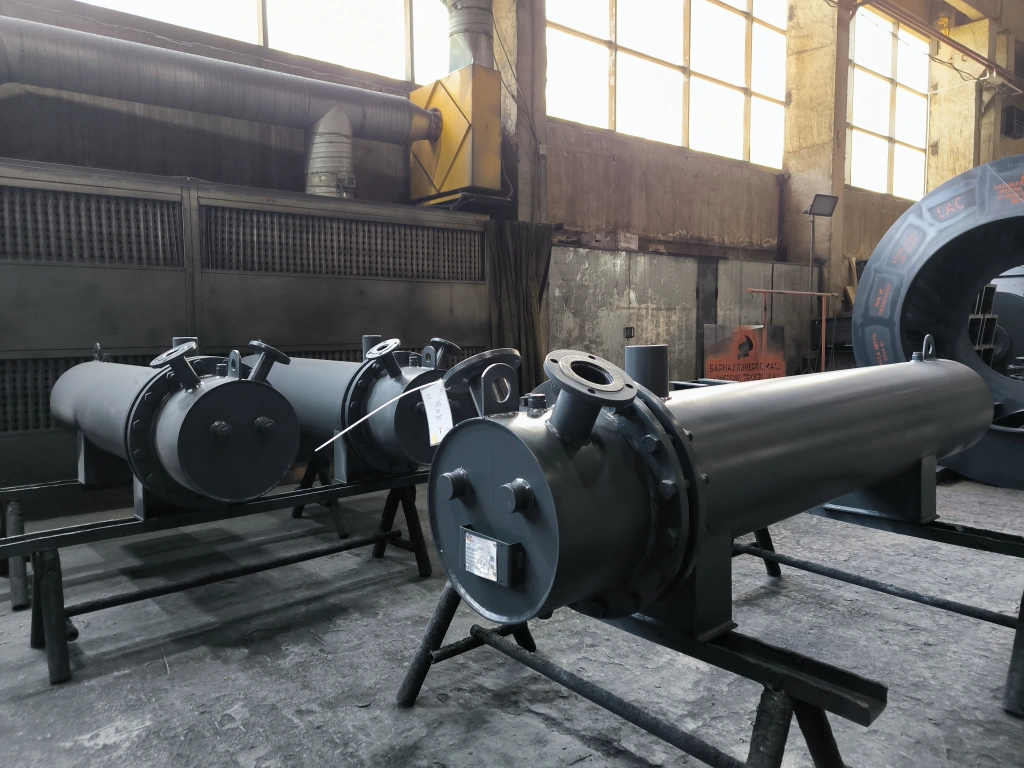

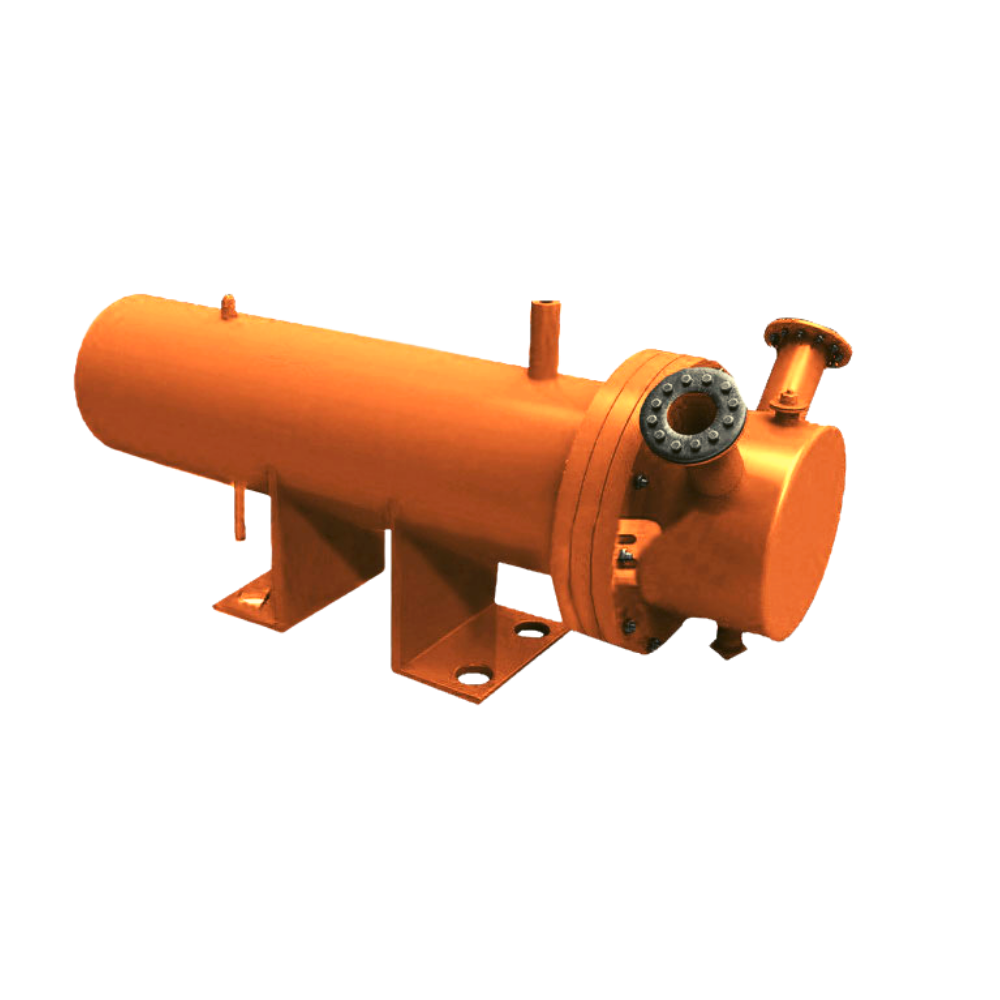

Охладитель выпара ОВА-16

Охладитель выпара ОВА-16
  • Абсолютное давление(в корпусе)
    0.12 МПа
  • Абсолютное давление(в трубной системе)
    0.5 МПа
  • Температура среды(в корпусе)
    104.2 oС
  • Температура среды(в трубной системе)
    50 oС
Скачать опросный лист Добавить в заказ Запросить стоимость

Устройство и принцип работы

Основными элементами охладителя выпара ОВА - 16 являются: корпус, трубная система и две водяные камеры - передняя и задняя.
Охладитель выпара ОВА-16 имеет две опоры: одна неподвижная, приваренная к корпусу; вторая опора - подвижная, имеет подкладную пластину. Опора может по ней скользить, компенсируя температурное удлинение корпуса.
Корпус состоит из трубы с фланцем, служащим для соединения с передней водяной камерой, и, приваренным с другого торца, плоским днищем. На корпусе размещены патрубки для входа пара, отвода конденсата, дренажа и спуска воздуха.
Трубная система состоит из завальцованных в переднюю и заднюю трубные доски латунных трубок диаметром 16 мм и толщиной стенки 1 мм. Трубная система в сборе с задней водяной камерой вставляется в корпус охладителя выпара. Трубная доска её зажимается между фланцами передней водяной камеры и корпуса крепежными деталями. К обечайке передней водяной камеры приварены плоское днище, фланец, патрубки входа и выхода охлаждающей воды и штуцер для дренажа.
Внутренняя полость камеры разделена перегородками. Задняя водяная камера состоит из цилиндрической обечайки и плоского днища (глухого фланца) с отверстиями для крепления её к задней трубной доске трубной системы крепежными деталями.
Особенностью конструкции охладителей выпара ОВА - 16 является возможность компенсации температурного удлинения трубной системы в корпусе, т.е. подвижность незакрепленной задней трубной доски с задней водяной камерой.
Наименование Значение
Срок изготовления 20-30
Габариты (LxBxH), мм 2606х516х691
Масса, кг 534
Абсолютное давление(в корпусе), МПа 0.02
Абсолютное давление(в трубной системе), МПа 0.4
Среда вода, пар
Температура среды(в корпусе), oС 104
Температура среды(в трубной системе), oС 50...80

Чертежи отсутствуют.
