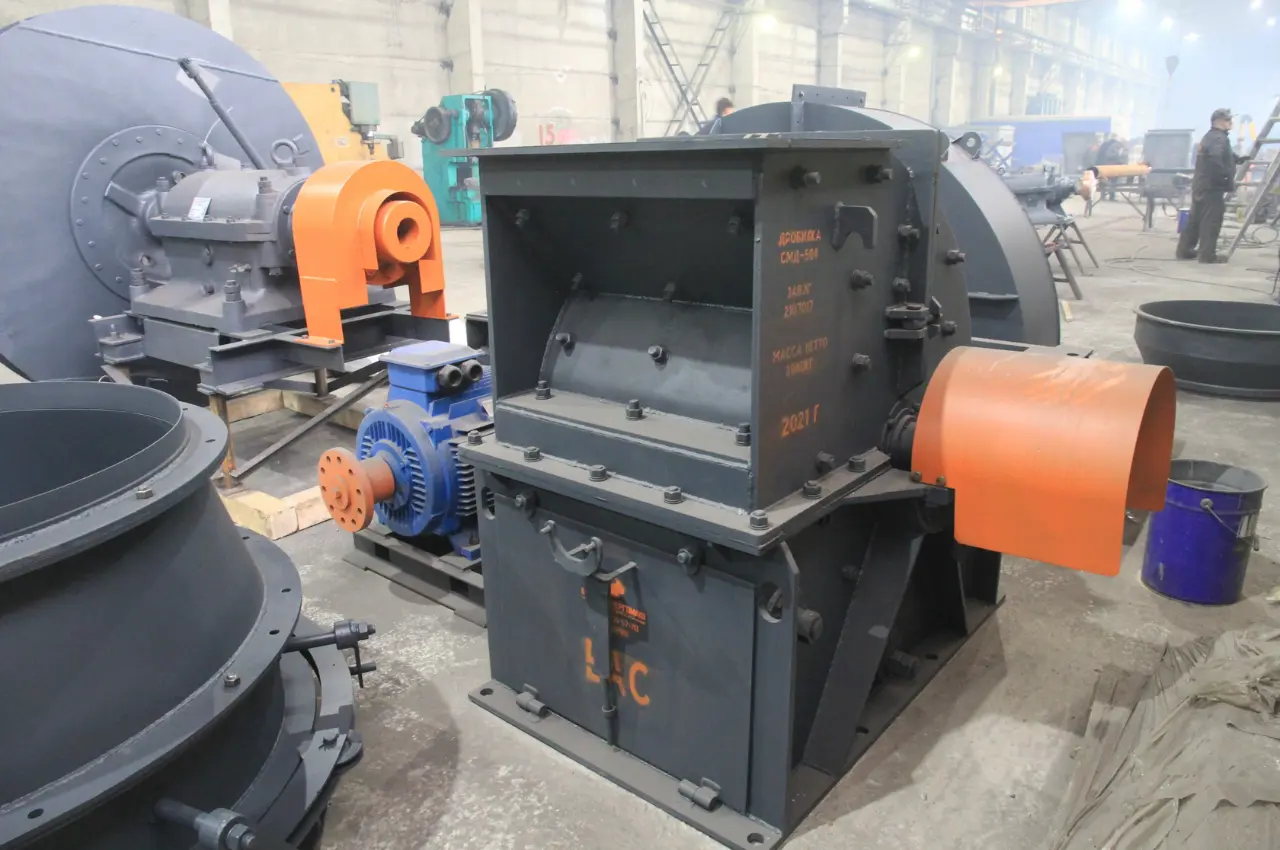

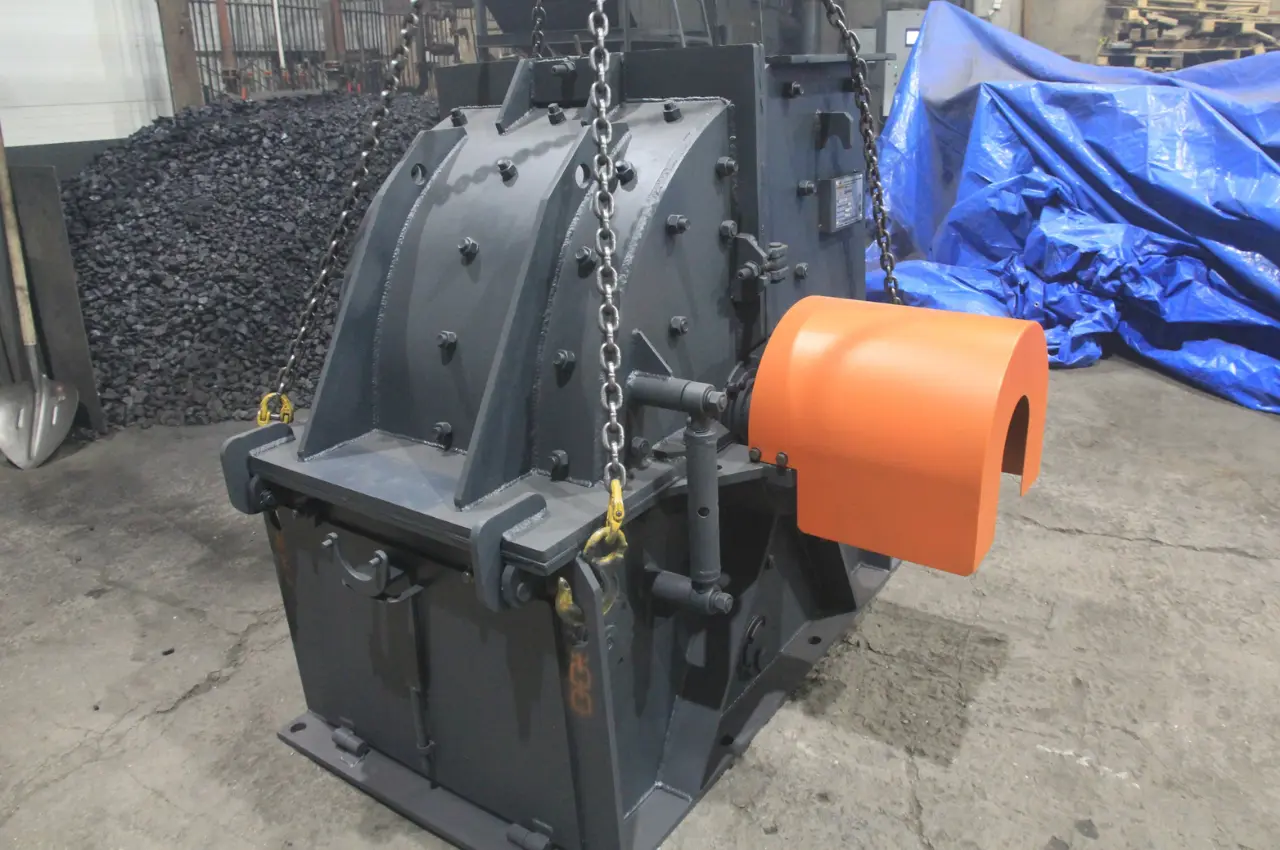

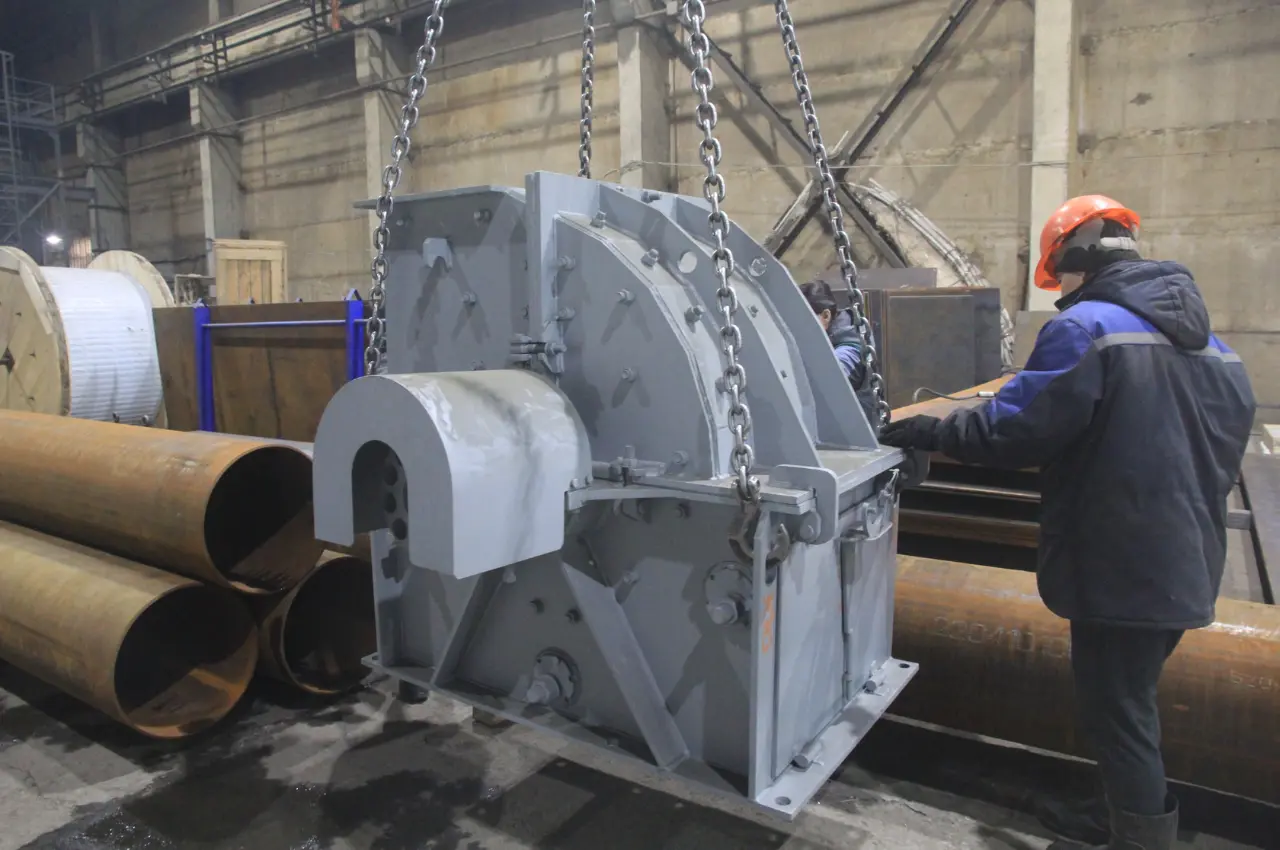

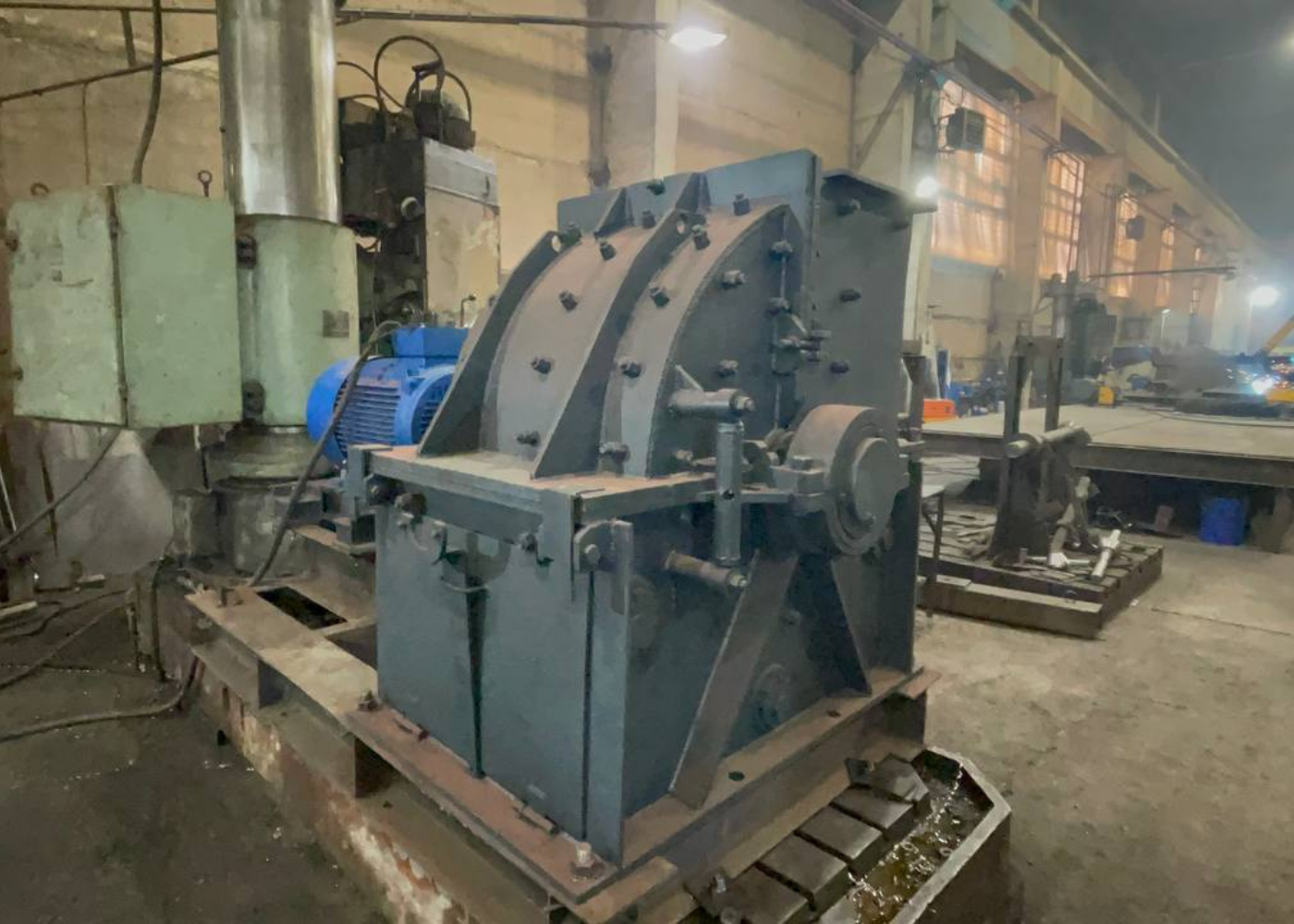

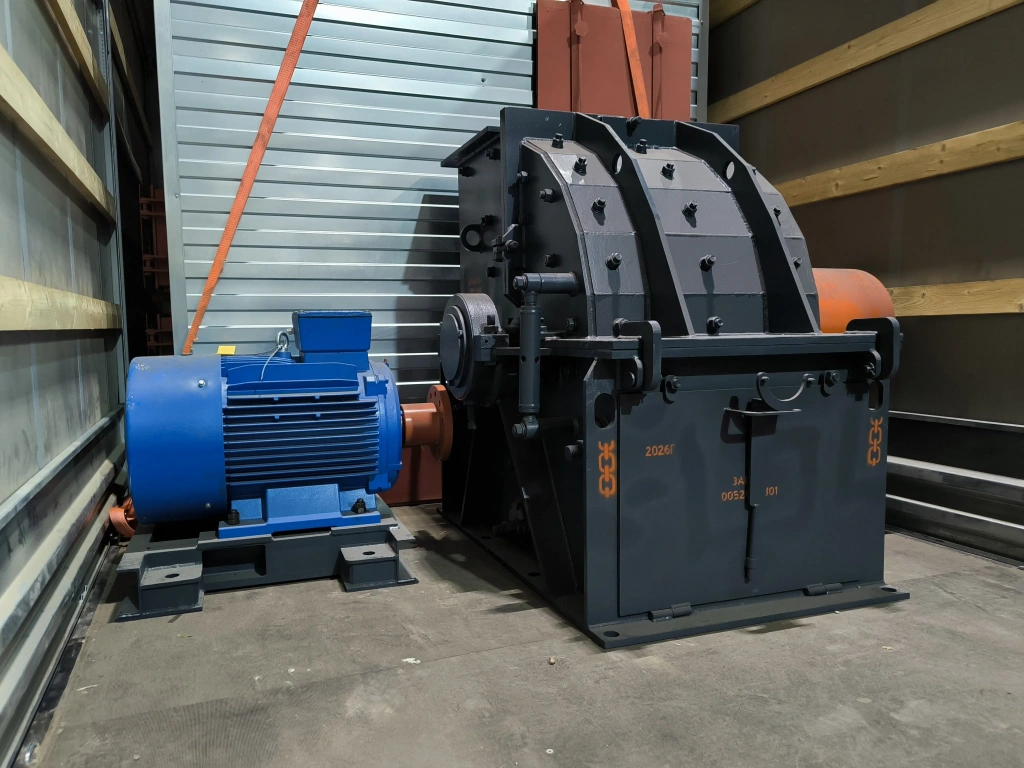

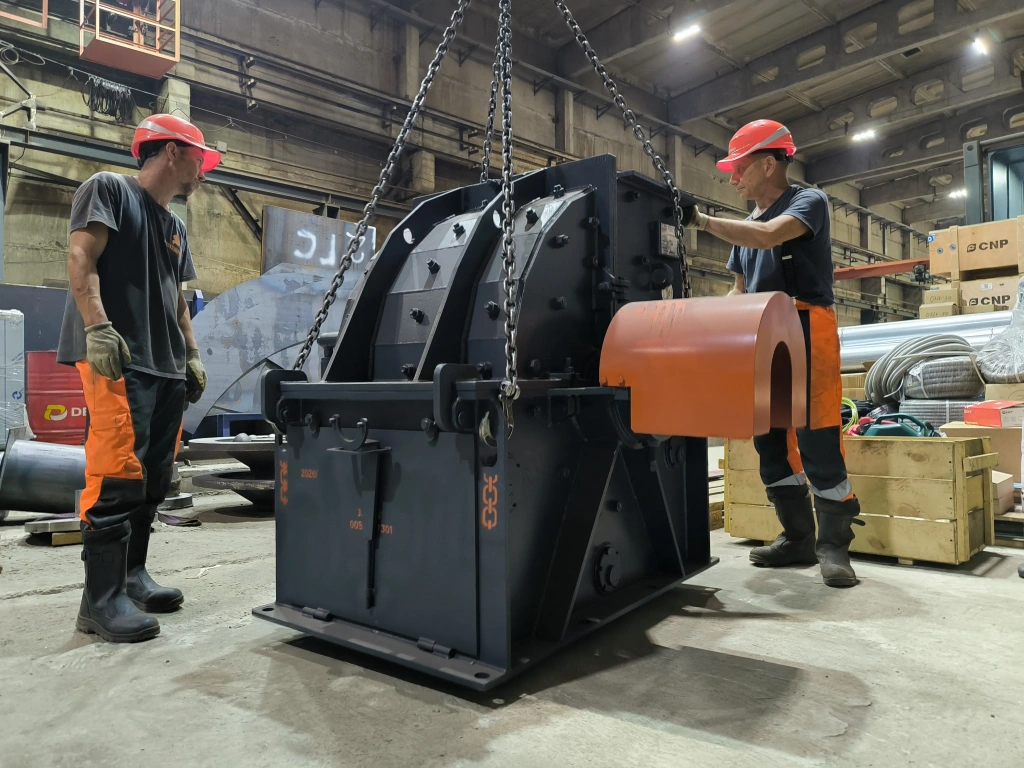

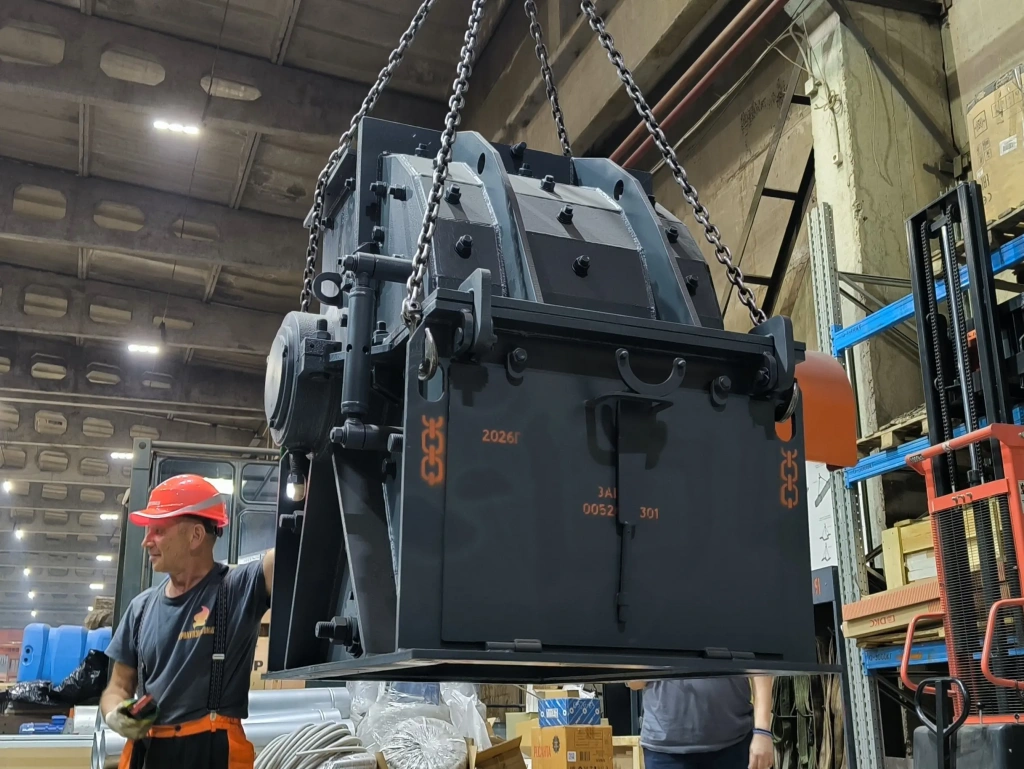

Дробилка СМД-504 (СМД-147, М 8-6Б)

СМД-504 — однороторная молотковая дробилка.

Устройство и принцип работы

Измельчение материала происходит за счет ударного взаимодействия с вращающимися молотками, защитными листами корпуса, колосниками, при соударении между собой, а получение необходимой фракции за счет установленных колосников с определенным зазором. Данные дробилки предназначены для дробления хрупких и мягких материалов: каменного угля, каменной соли, мела, стекла, гипса, кирпичного боя, огнеупорного боя, квасцов, селитры, известняка, шлака. Могут применяться при переработке зерна или мусора, со снятыми колосниковыми решетками для дробления материалов с повышенной влажностью.
Дробилки предназначены для уменьшения материала сечением 250 мм до фракции 3-50 мм. Производительность СМД-504 – не менее 30 т/ч, в зависимости от получаемой фракции. Рабочие элементы дробилки СМД —ротор с шарнирно установленными молотками, решетка с колосниками и защитные листы корпуса. Все рабочие части смонтированы на сварном корпусе. Камеру дробления также образуют съемный короб с люком загрузки и откидывающаяся крышка для обслуживания. Порода подается равномерно сверху, измельчается и высыпается вниз через зазоры колосниковой решетки. Кратность дробления определяется размером зазора между колосниками, частотой вращения ротора, расстоянием между молотками, молотками и броней.

Достоинство

Достоинства молотковых дробилок СМД:

— высокая степень дробления;
 — получение определенного гранулометрического состава;
 — простое механическое устройство и удобство обслуживания;
 — минимальные проблемы при эксплуатации;
 — эффективность использования, экономичность;
 — компактные размеры и малая масса.
