Котел водогрейный КВм-5,0 Прогресс
-
Давление0,6 МПа
-
Производительность5.0 МВт
-
Температура95/70(105/80) С
С этим товаром покупают

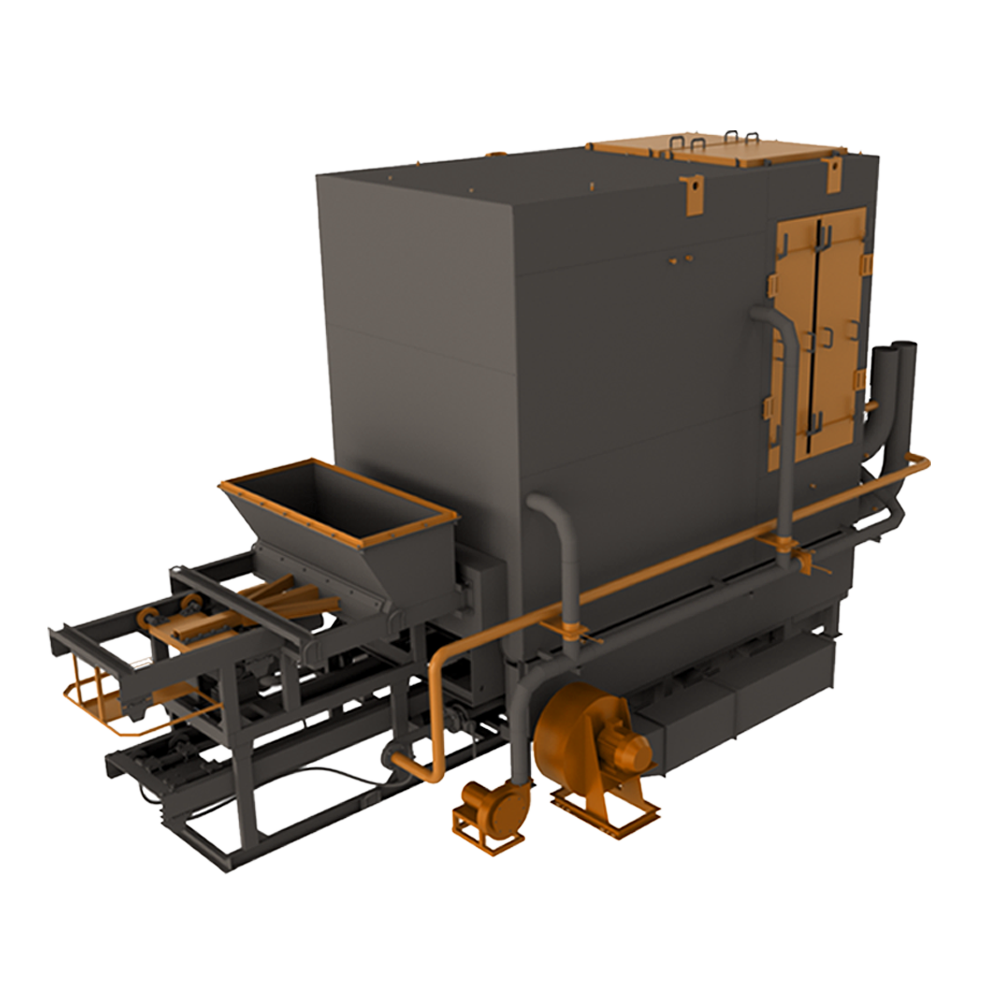

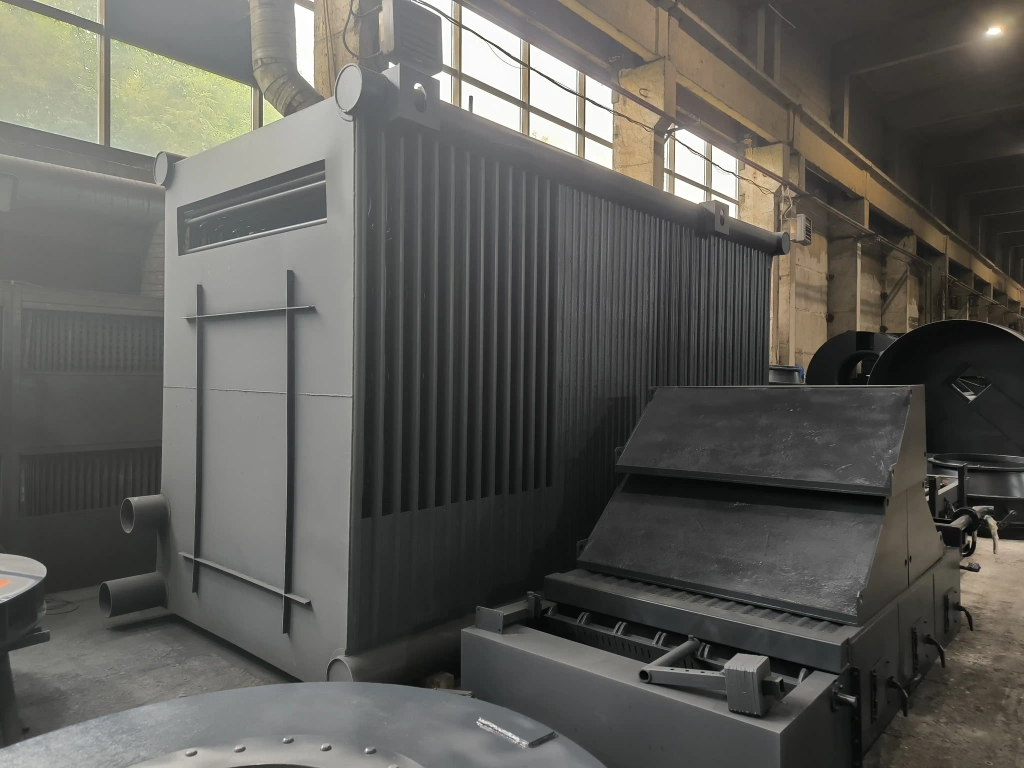

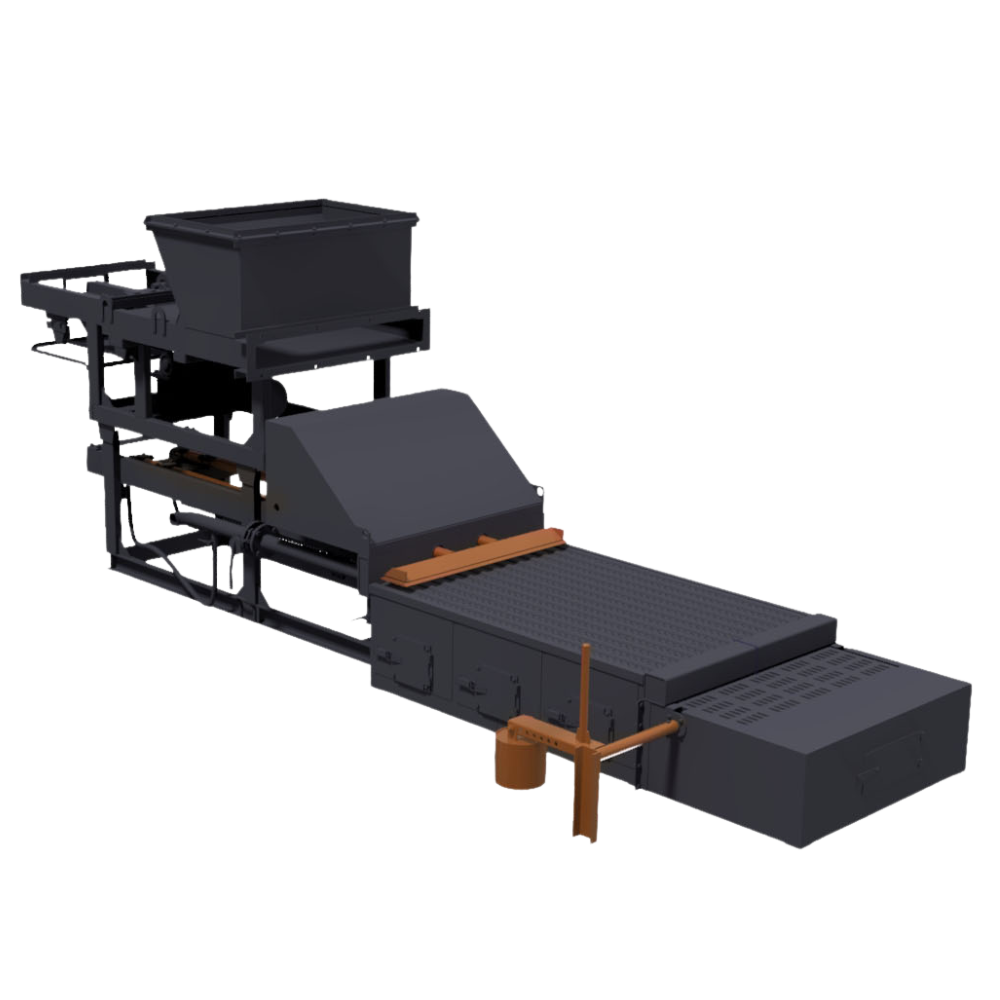

Котел водогрейный КВм-5,0 «Прогресс» состоит из блока котла и блока топки с шурующей планкой типа ТНФГ.

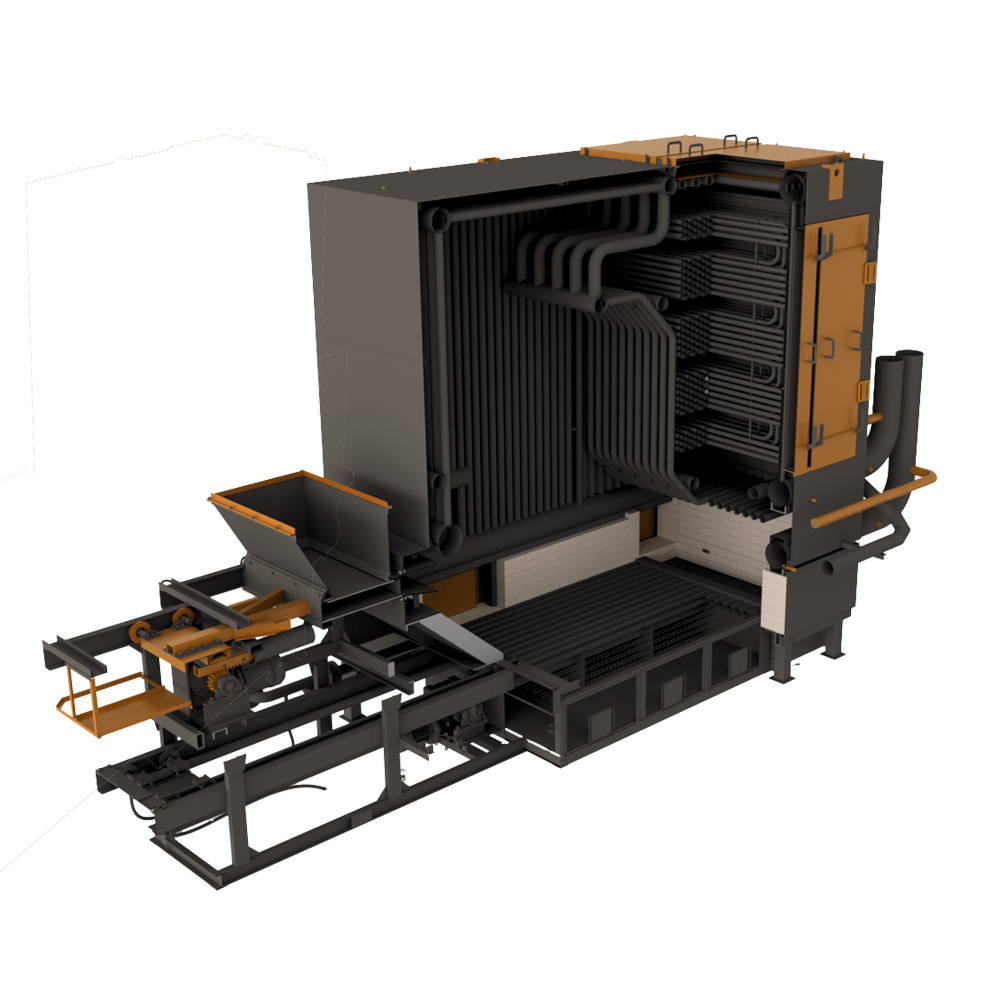

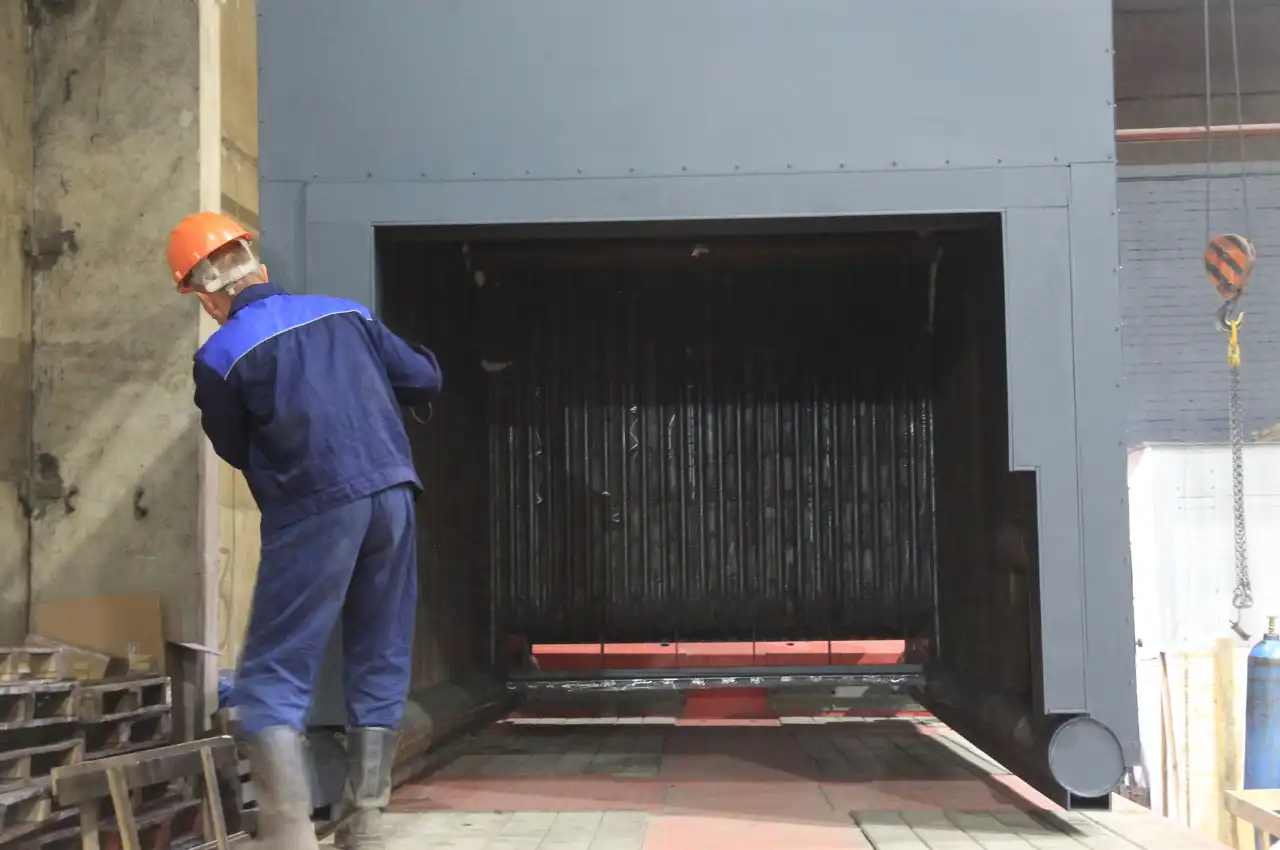

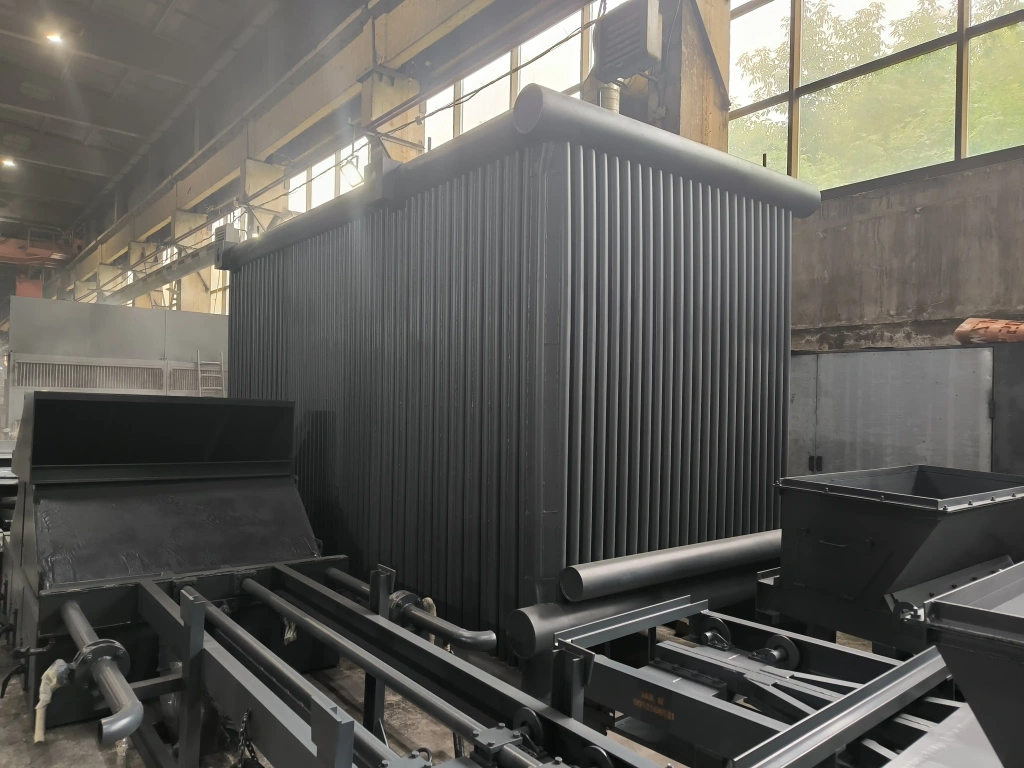

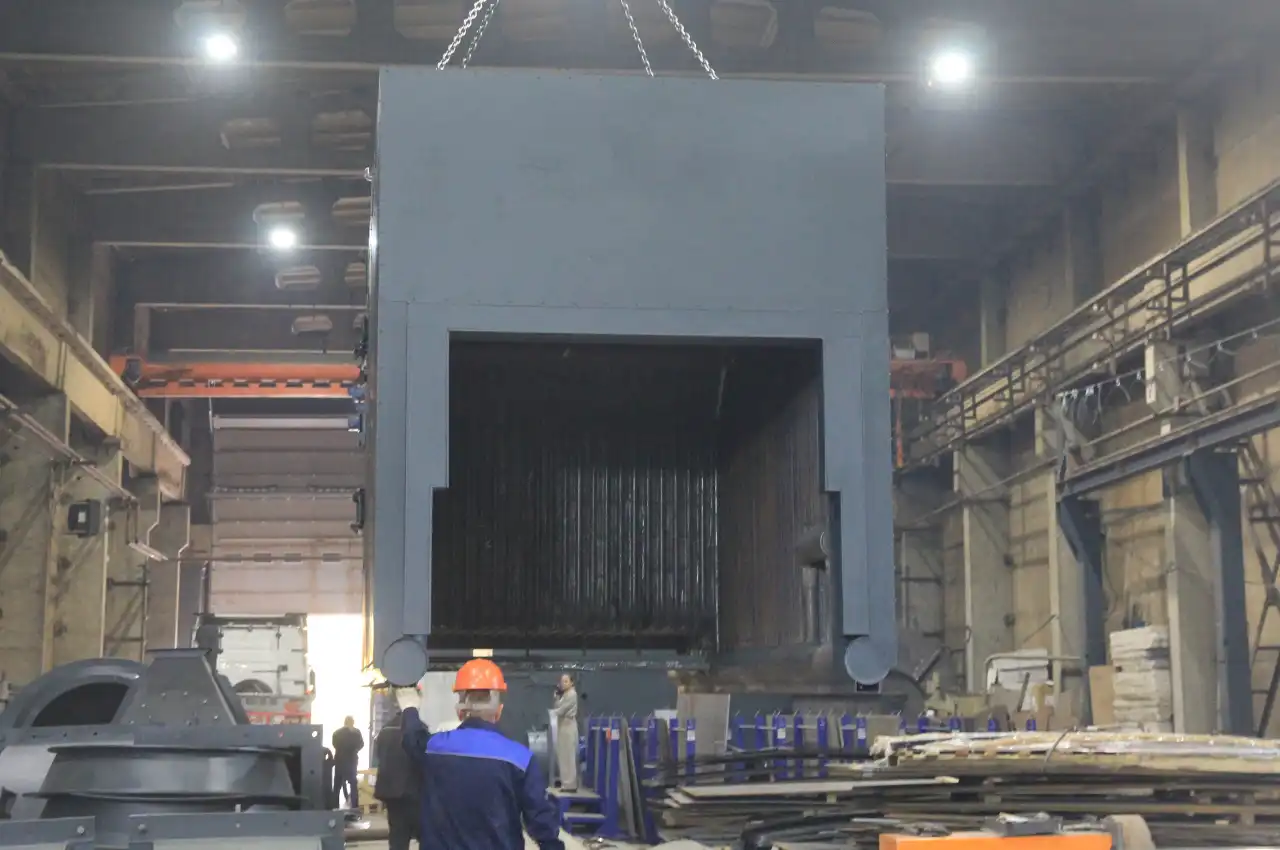

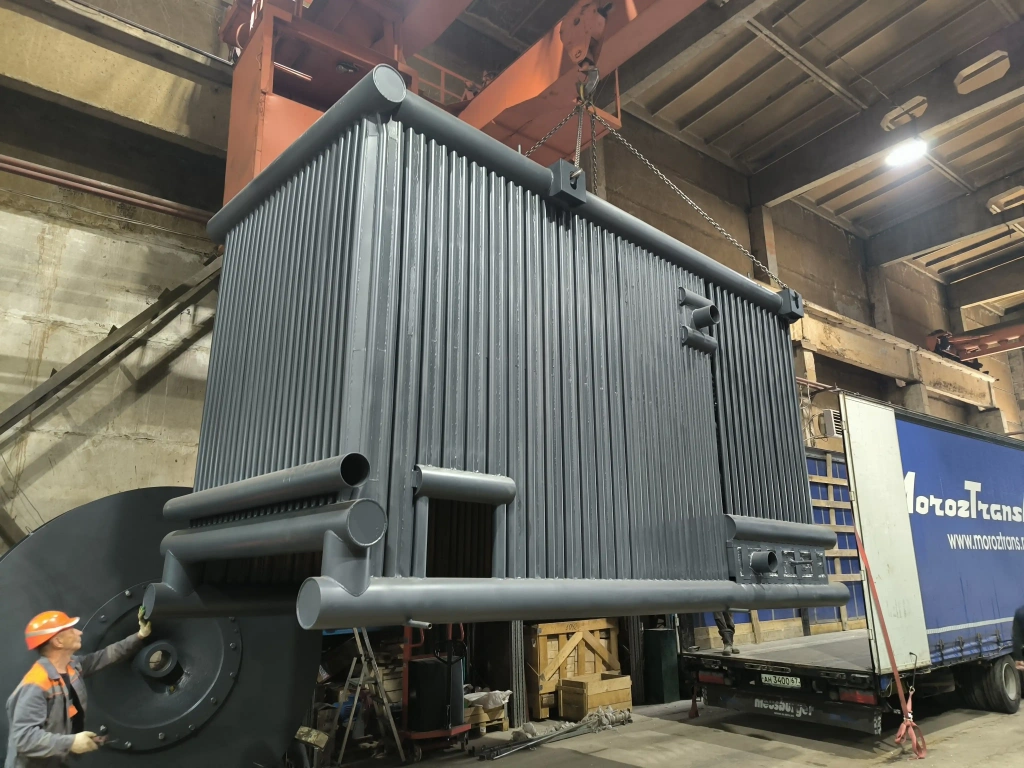

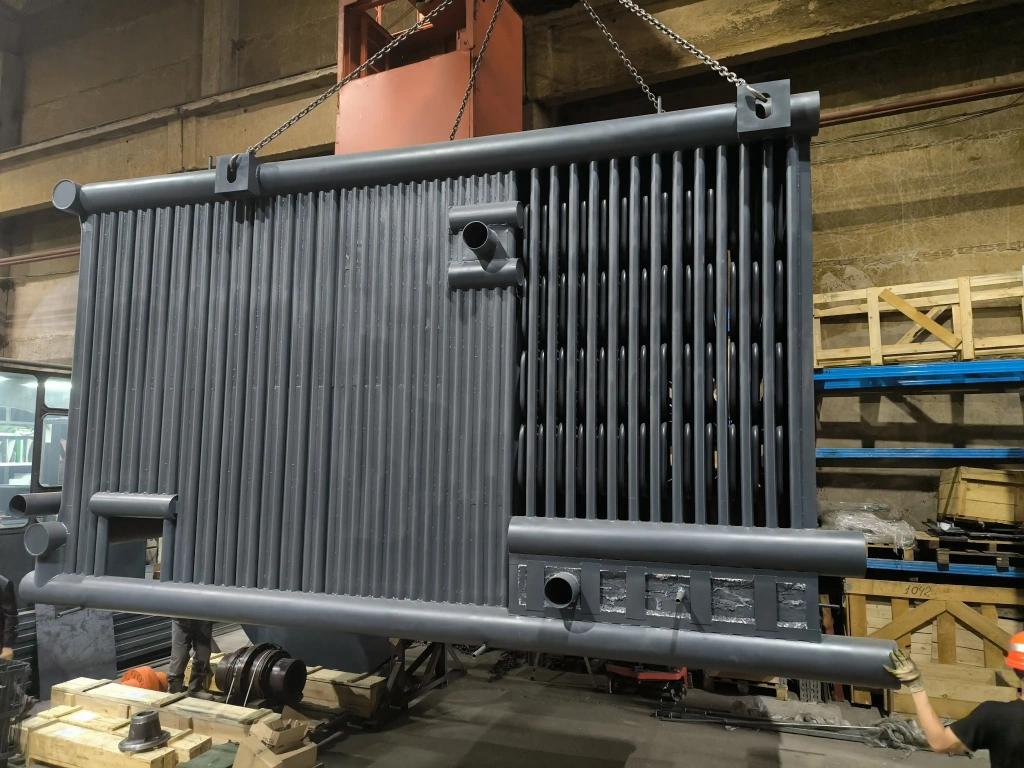

Блок котла, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), которая состоит из трубной системы с конвективной поверхностью нагрева. Наружные поверхности блока котла КВм закрыты обшивкой из стального листа с теплоизоляционными матами из минеральной ваты.
Котлы серии КВм-5,0 не требовательны к химическому составу воды, т.к. гидравлическая схема котла разработана с учетом всех современных требований, основанных на многолетнем опыте эксплуатации. Для обеспечения циркуляции воды с оптимальной скоростью боковые нижние и верхние коллекторы разделены перегородками.
При соблюдении температурного графика и при постоянном расходе теплоносителя котел способен работать без применения систем химводоочистки. Конструкция котла предусматривает возможность полного слива воды. Топливо подаётся через бункер на неподвижную колосниковую решетку. По ней оно перемещается при помощи шурующей планки, которая совершает периодические возвратно-поступательные движения вдоль решётки. Под решёткой организованы зоны подачи воздуха, необходимого для горения. Воздух под колосниковую решётку подается от вентилятора.
Для управления, обеспечения расчётных режимов работы и безопасных условий эксплуатации котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и приборами безопасности.
— способствует работе котла в энергосберегающем режиме;
— регулирование температурного графика работы;
— снижение отрицательного влияния человеческого фактора;
— дистанционный контроль работы котла;
— оповещение о необходимости подачи топлива через сигнализирование;
— вывод котла на номинальную нагрузку в течение короткого промежутка времени.
Блок котла, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), которая состоит из трубной системы с конвективной поверхностью нагрева. Наружные поверхности блока котла КВм закрыты обшивкой из стального листа с теплоизоляционными матами из минеральной ваты.
Котлы серии КВм-5,0 не требовательны к химическому составу воды, т.к. гидравлическая схема котла разработана с учетом всех современных требований, основанных на многолетнем опыте эксплуатации. Для обеспечения циркуляции воды с оптимальной скоростью боковые нижние и верхние коллекторы разделены перегородками.
При соблюдении температурного графика и при постоянном расходе теплоносителя котел способен работать без применения систем химводоочистки. Конструкция котла предусматривает возможность полного слива воды. Топливо подаётся через бункер на неподвижную колосниковую решетку. По ней оно перемещается при помощи шурующей планки, которая совершает периодические возвратно-поступательные движения вдоль решётки. Под решёткой организованы зоны подачи воздуха, необходимого для горения. Воздух под колосниковую решётку подается от вентилятора.
Для управления, обеспечения расчётных режимов работы и безопасных условий эксплуатации котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и приборами безопасности.
Устройство
Плюсы системы автоматического регулирования котлов КВм-5,0 «Прогресс»:— способствует работе котла в энергосберегающем режиме;
— регулирование температурного графика работы;
— снижение отрицательного влияния человеческого фактора;
— дистанционный контроль работы котла;
— оповещение о необходимости подачи топлива через сигнализирование;
— вывод котла на номинальную нагрузку в течение короткого промежутка времени.
Оснащение

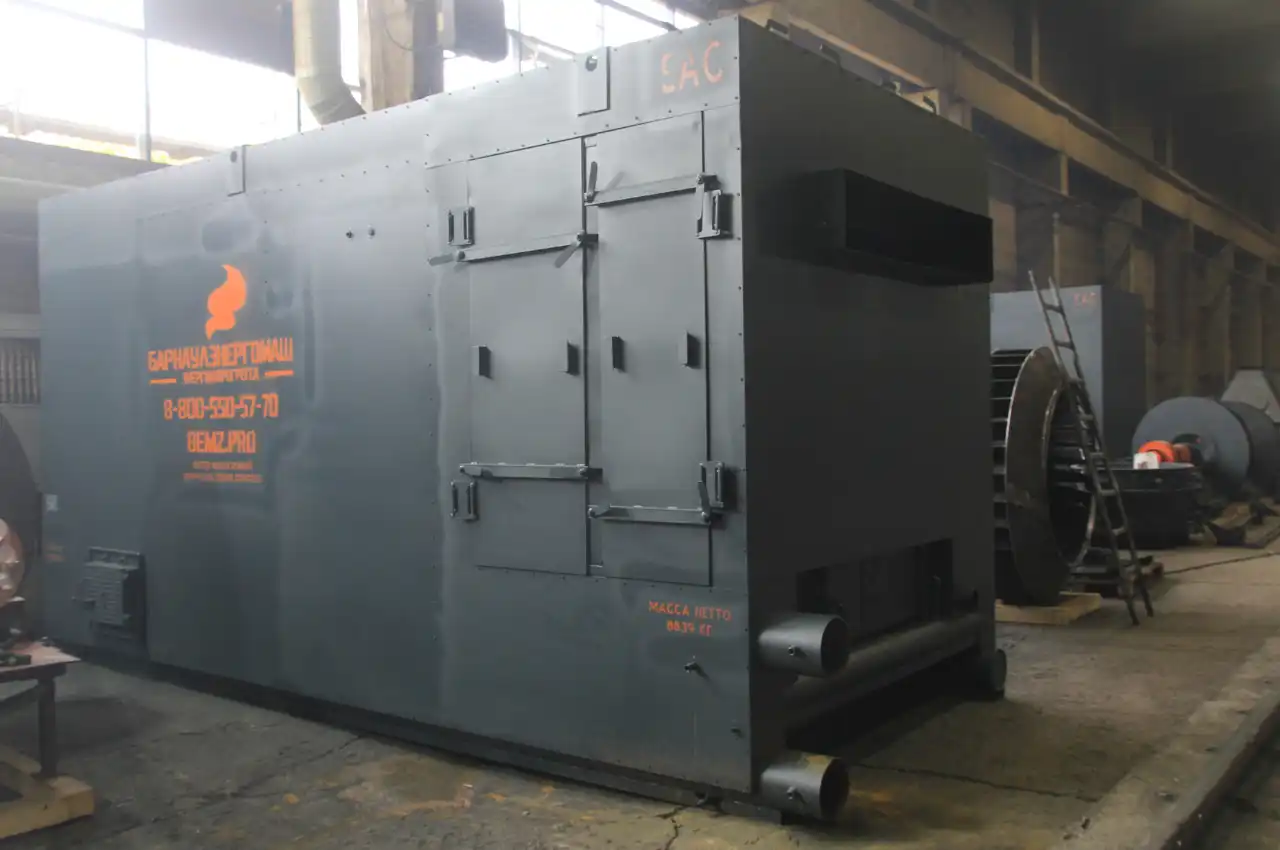

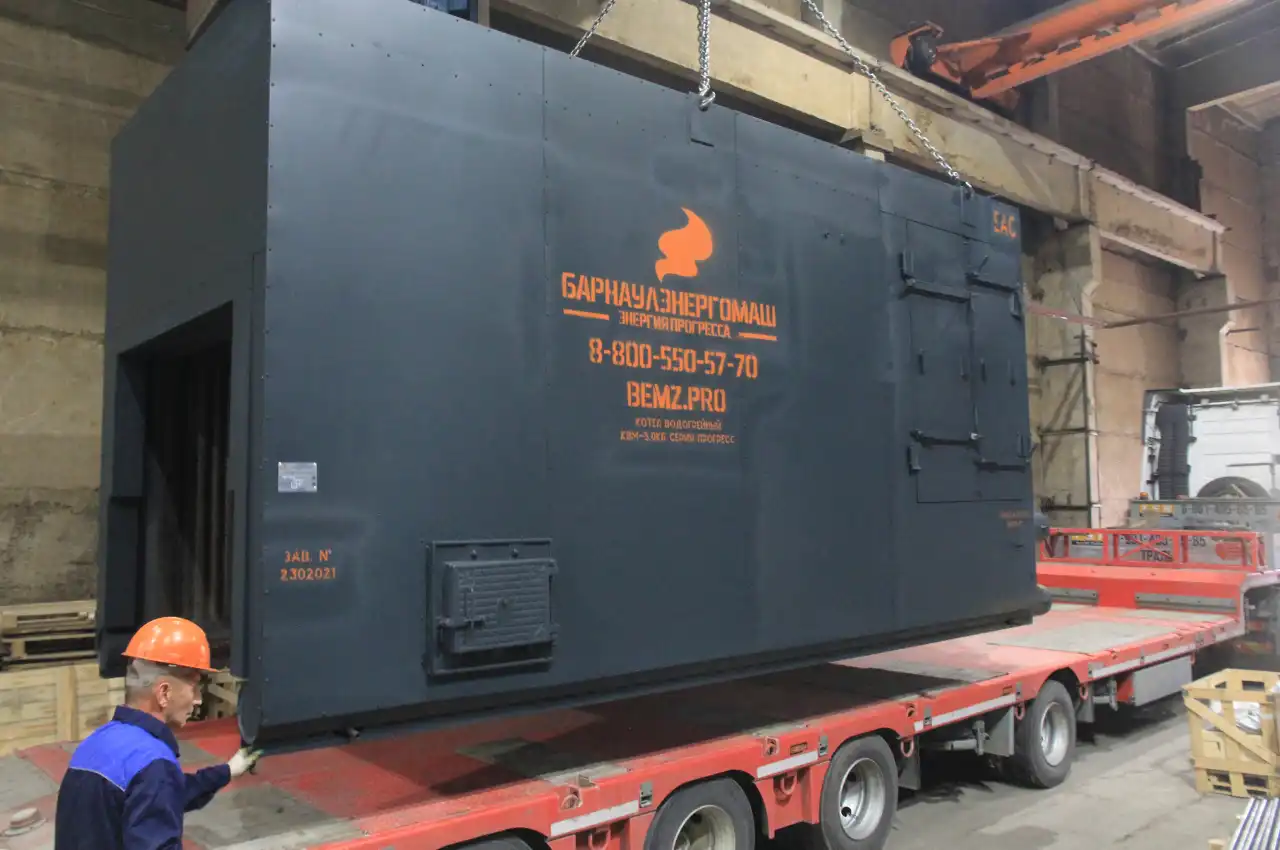

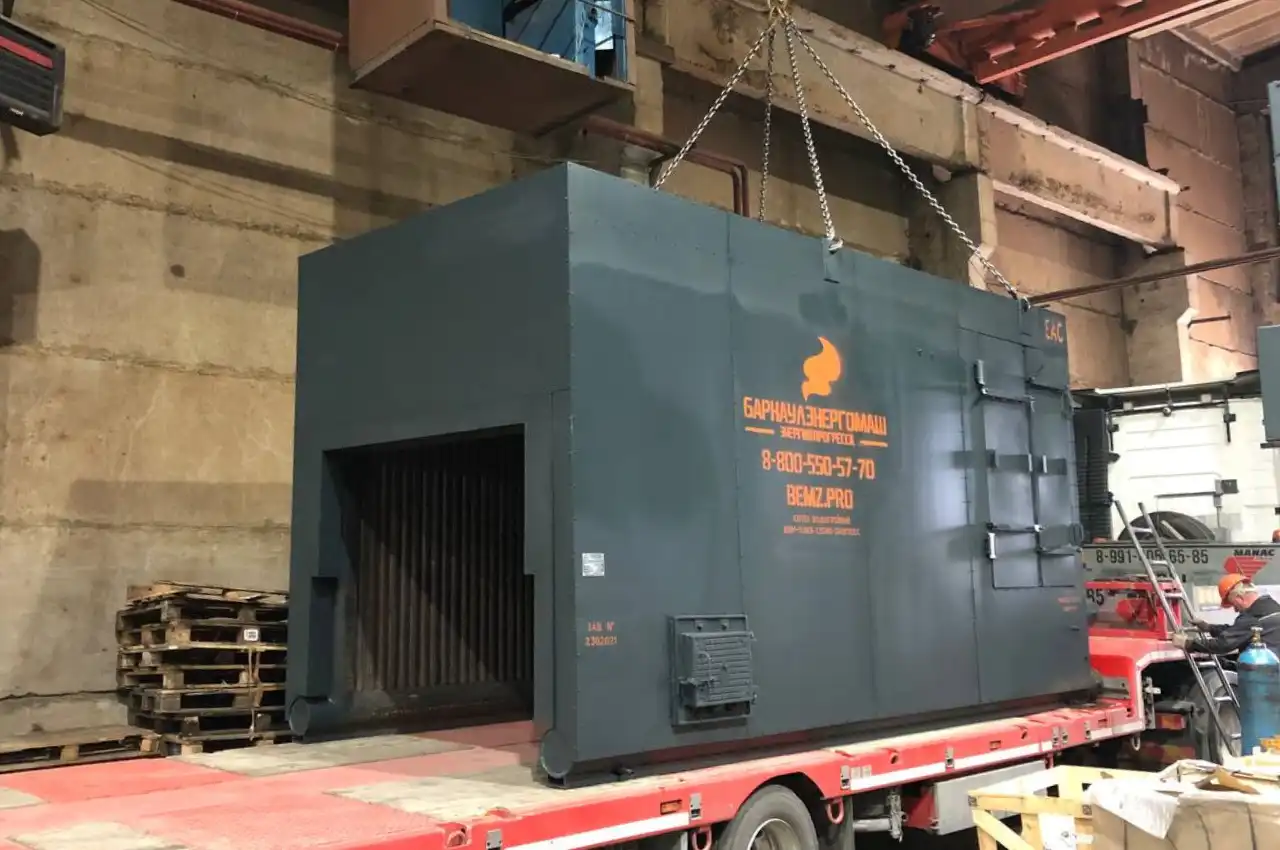

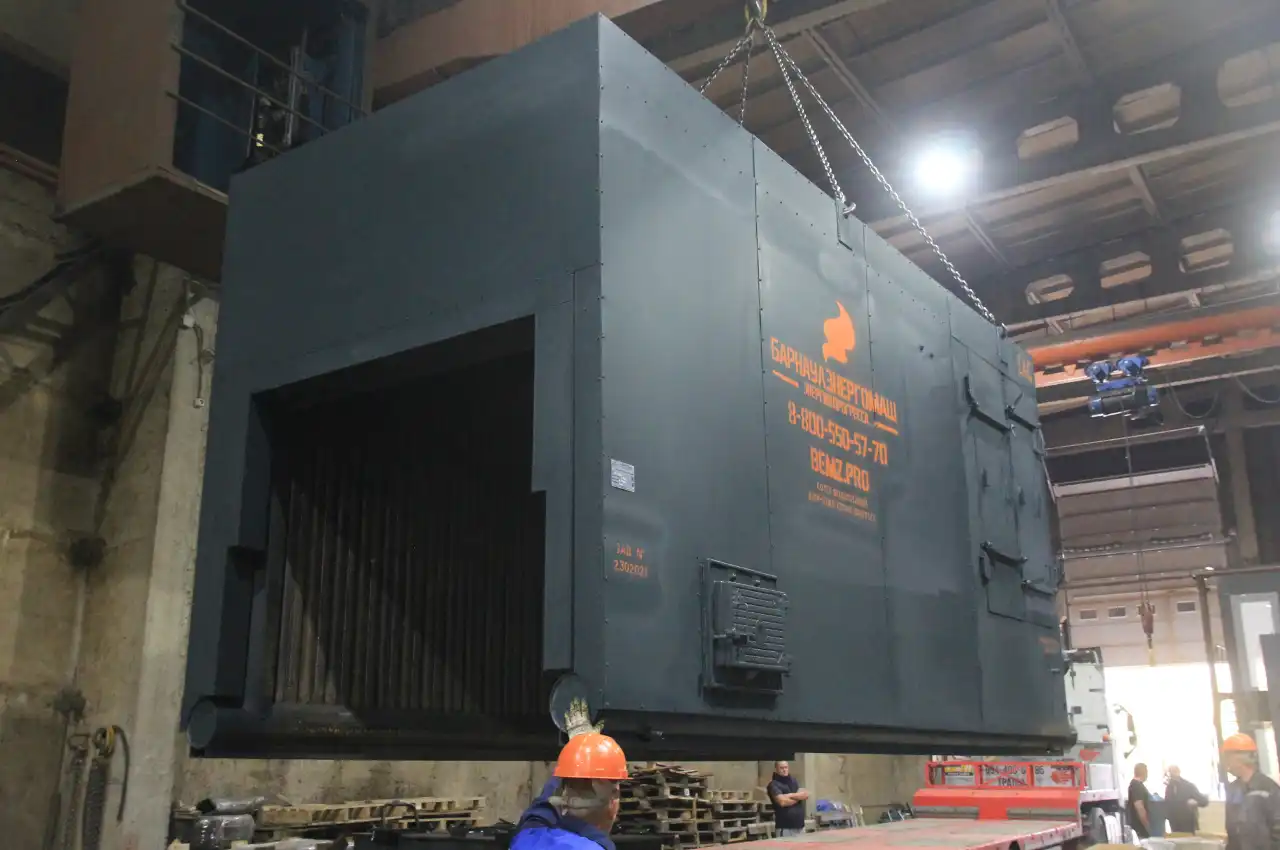

Котел КВм-5,0 «Прогресс» поставляется двумя транспортабельными блоками: блок котла в обшивке и изоляции, и топка с вентилятором поддува. Котельные с водогрейными котлами КВм-5,0 комплектуются вентиляторами ВДН и дымососами ДН, золоуловителями, питательными насосами и автоматикой безопасности.Наименование | Значение |
---|---|
Вид сжигаемого топлива | Уголь |
КПД | 82% |
Расход щепы при 20% влажности, 3453 ккал/кг | 1518 кг |
Расход воды | 172.0 т/ч |
Температурный график | 95/70(105/80) С° |
Чертежи отсутствуют.
-
Поверхности нагрева/Трубная система котла ПТВМ-100 (КВ-ГМ-116,3-150):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора
-
Арматура для котла ПТВМ-100:
Наименование Количество Кран КШП Ду 20 02002500.00 4 Кран КШП Ду 25 0250250.00 16 Вентиль 588-10-0 2
