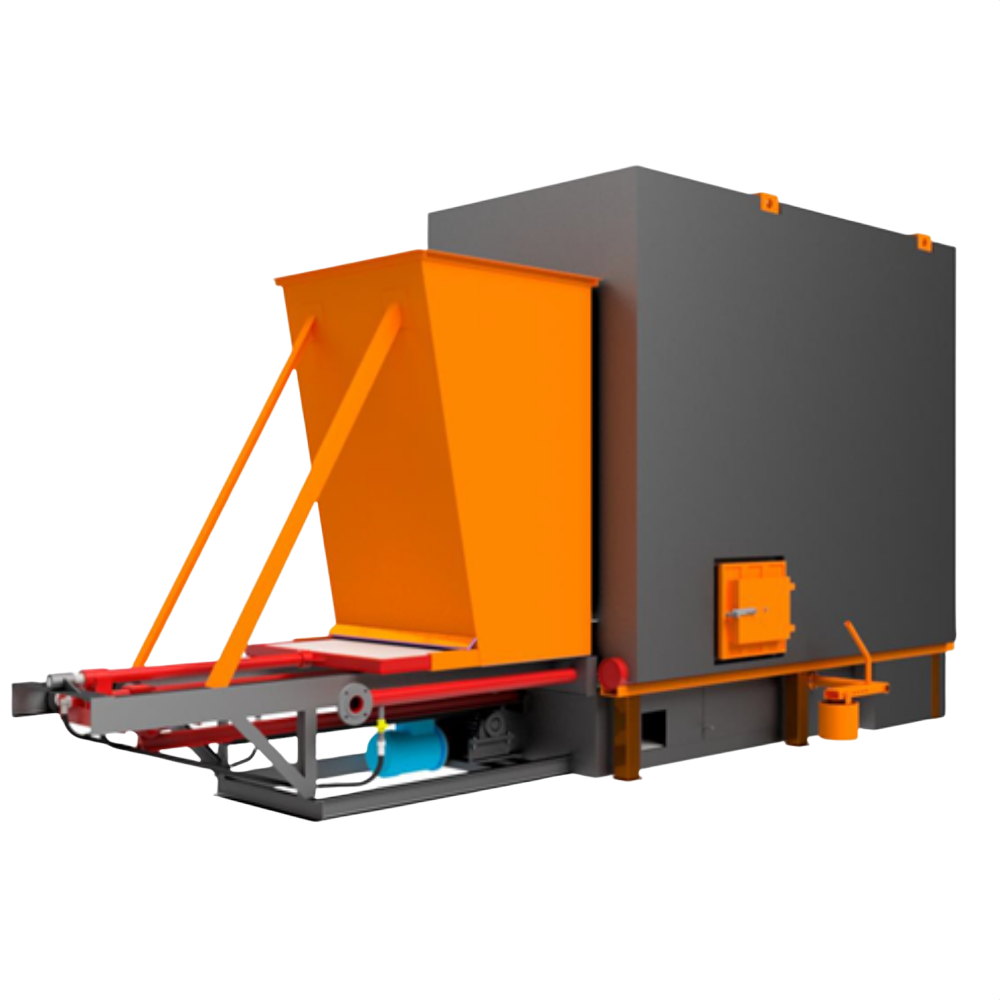

Котёл водогрейный КВм-1,75КБ (ШП)
С этим товаром покупают
Основными элементами водогрейного котла КВм-1,75 являются блок котла и блок механической топки с шурующей планкой типа ТШПм.
Блок котла КВм-1,75, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), которая состоит из трубной системы с конвективной поверхностью нагрева. Наружные поверхности блока котла КВм закрыты обшивкой из стального листа с теплоизоляционными матами из минеральной ваты.
Котлы серии КВм-1,75 не требовательны к химическому составу воды, т.к. гидравлическая схема котла разработана с учетом всех современных требований, основанных на многолетнем опыте эксплуатации. Для обеспечения циркуляции воды с оптимальной скоростью боковые нижние и верхние коллекторы разделены перегородками.
При соблюдении температурного графика и при постоянном расходе теплоносителя котел способен работать без применения систем химводоочистки. Топливо подаётся через бункер на неподвижную колосниковую решетку. По ней оно перемещается при помощи шурующей планки, которая совершает периодические возвратно-поступательные движения вдоль решётки. Под решёткой организованы зоны подачи воздуха, необходимого для горения. Воздух под колосниковую решётку подается от вентилятора.
Для управления, обеспечения расчётных режимов работы и безопасных условий эксплуатации котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и приборами безопасности.
- способствует работе котла в энергосберегающем режиме;
- регулирование температурного графика работы;
- снижение отрицательного влияния человеческого фактора;
- дистанционный контроль работы котла;
- оповещение о необходимости подачи топлива, через сигнализирование;
- вывод котла на номинальную нагрузку в течение короткого промежутка времени.
Блок котла КВм-1,75, собранный на опорной раме, представляет собой сварную конструкцию (топочную камеру), которая состоит из трубной системы с конвективной поверхностью нагрева. Наружные поверхности блока котла КВм закрыты обшивкой из стального листа с теплоизоляционными матами из минеральной ваты.
Котлы серии КВм-1,75 не требовательны к химическому составу воды, т.к. гидравлическая схема котла разработана с учетом всех современных требований, основанных на многолетнем опыте эксплуатации. Для обеспечения циркуляции воды с оптимальной скоростью боковые нижние и верхние коллекторы разделены перегородками.
При соблюдении температурного графика и при постоянном расходе теплоносителя котел способен работать без применения систем химводоочистки. Топливо подаётся через бункер на неподвижную колосниковую решетку. По ней оно перемещается при помощи шурующей планки, которая совершает периодические возвратно-поступательные движения вдоль решётки. Под решёткой организованы зоны подачи воздуха, необходимого для горения. Воздух под колосниковую решётку подается от вентилятора.
Для управления, обеспечения расчётных режимов работы и безопасных условий эксплуатации котел оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и приборами безопасности.
Устройство
Плюсы системы автоматического регулирования котлов КВм-1,75:- способствует работе котла в энергосберегающем режиме;
- регулирование температурного графика работы;
- снижение отрицательного влияния человеческого фактора;
- дистанционный контроль работы котла;
- оповещение о необходимости подачи топлива, через сигнализирование;
- вывод котла на номинальную нагрузку в течение короткого промежутка времени.
Оснащение
Котел КВм-1,5 поставляется двумя транспортабельными блоками: блок котла в обшивке и изоляции, и топка с вентилятором поддува. Котельные с водогрейными котлами КВм-1,75 комплектуются вентиляторами ВДН и дымососами ДН, золоуловителями, питательными насосами и автоматикой безопасности.Наименование | Значение |
---|---|
Температура воды на входе в котел, ℃ | 70 |
Температура воды на выходе из котла, ℃ | 95 |
Рабочее давление воды на входе в котел, МПа (кгс/см2) | 0,588 (6) |
КПД котла; каменный уголь, % | 82 |
Отапливаемая площадь помещения (при высоте потолка 3м), м2 | 14583 |
Теплопроизводительность котла, МВт | 1,75 |
Вид сжигаемого топлива | Array |
Чертежи отсутствуют.
-
Запасные части для водогрейного котла КВм-1,25 КБ (ШП)
- Поверхности нагрева/Трубная система котла КВм-1,25 КБ (ШП):
- Экранные трубы / Топочный блок;
- Конвективные (кипятильные) трубы / Конвективный блок.
-
Арматура для котла КВм-1,25:
Наименование Количество, шт. Предохранительный клапан прямого действия Ду50 1 Поворотный затвор дисковый межфланцевый Ду100 2 Шаровой кран Ду15 5 Шаровой кран Ду20 9 Кран трехходовой Ду 15 2 Манометр показывающий 2 Термометр технический жидкостный в оправе 2 -
Прочие изделия:
- Планка шурующая топки котла КВм-1,25 КБ (ШП)
- Рейка зубчатая топки котла КВм-1,25 КБ (ШП)
- Колосники топки котла КВм-1,25 КБ (ШП)
- Редуктор
- Бункер угольный
