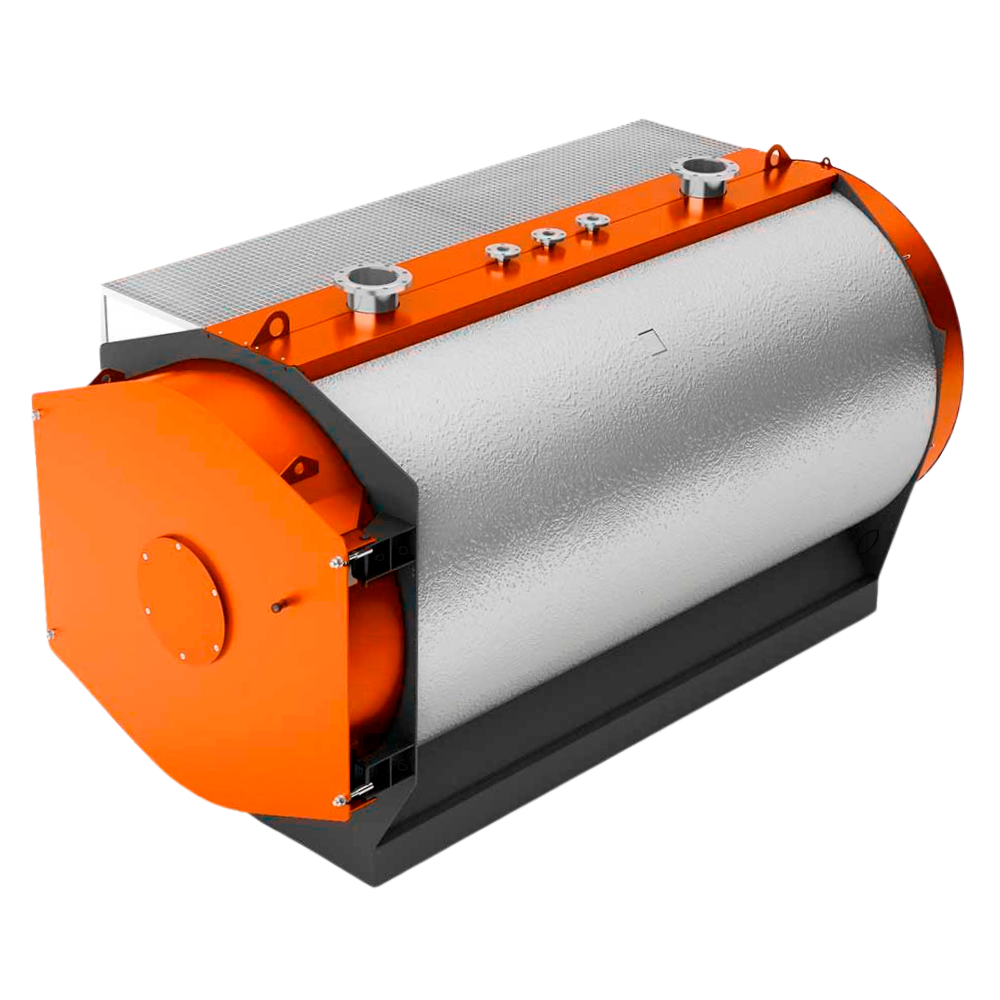

Котёл водогрейный жаротрубный КВа-0,35

Котёл водогрейный жаротрубный КВа-0,35
  • Давление
    0,6 Мпа
  • Производительность
    0,35 МВт
  • Температура
    60 С
  • Отапливаемая площадь
    м2
Добавить в заказ Запросить стоимость

Устройство и принцип работы

КВа-0,35 — стальной газотрубный двухходовой водогрейный агрегат, работающий на природном газе и жидком топливе.

Первый ход котла — топочная камера реверсивного типа. Дымогарные трубы, концентрически расположенные вокруг топки, образуют второй ход. Во фронте двери котла сформирована кольцевая поворотная камера.

Горелочное устройство крепится по центру фронтовой двери. Для увеличения интенсивности теплообмена в дымогарных трубах установлены спиральные турбулизаторы. Для отвода газов в задней двери котла расположен газовый короб. Внутренняя сторона задней двери обмурована изоляцией. КВа-0,35 работает под наддувом. За счет вентилятора горелки преодолевается аэродинамическое сопротивление.

Большой водяной объем позволяет использовать котел при резкопеременных нагрузках. Корпус котла изолирован базальтовым супертонким волокном (БСТВЭ), которое закрыто сверху обшивкой из тонкого алюминиевого листа. Фронтовая дверь котла изнутри обмурована легковесным жаростойким материалом и открывается в обе стороны. Котлы производительностью 0,35 МВт и более комплектуется съемной площадкой обслуживания и набором для чистки.

Наименование Значение
Теплопроизводительность, МВт 0,35
Вид сжигаемого топлива Природный газ, Жидкое топливо
Максимально допустимое рабочее давление, МПа 0,6
Максимально допустимая рабочая температура, °С 110
КПД (на газовом топливе/жидком), % 92,3
Температура воды на входе в котел не менее, °С 60
Температура уходящих газов, (газ/жидкое топливо), °С 183/186
Водяная емкость котла, м3 0,35
Сопротивление газового тракта, мбар 3,5
Расход воды через котел при Δt = 25 °C, м³/ч 12,028
Расход уходящих газов, кг/ч 515
Масса котла, кг 675

Чертежи отсутствуют.
