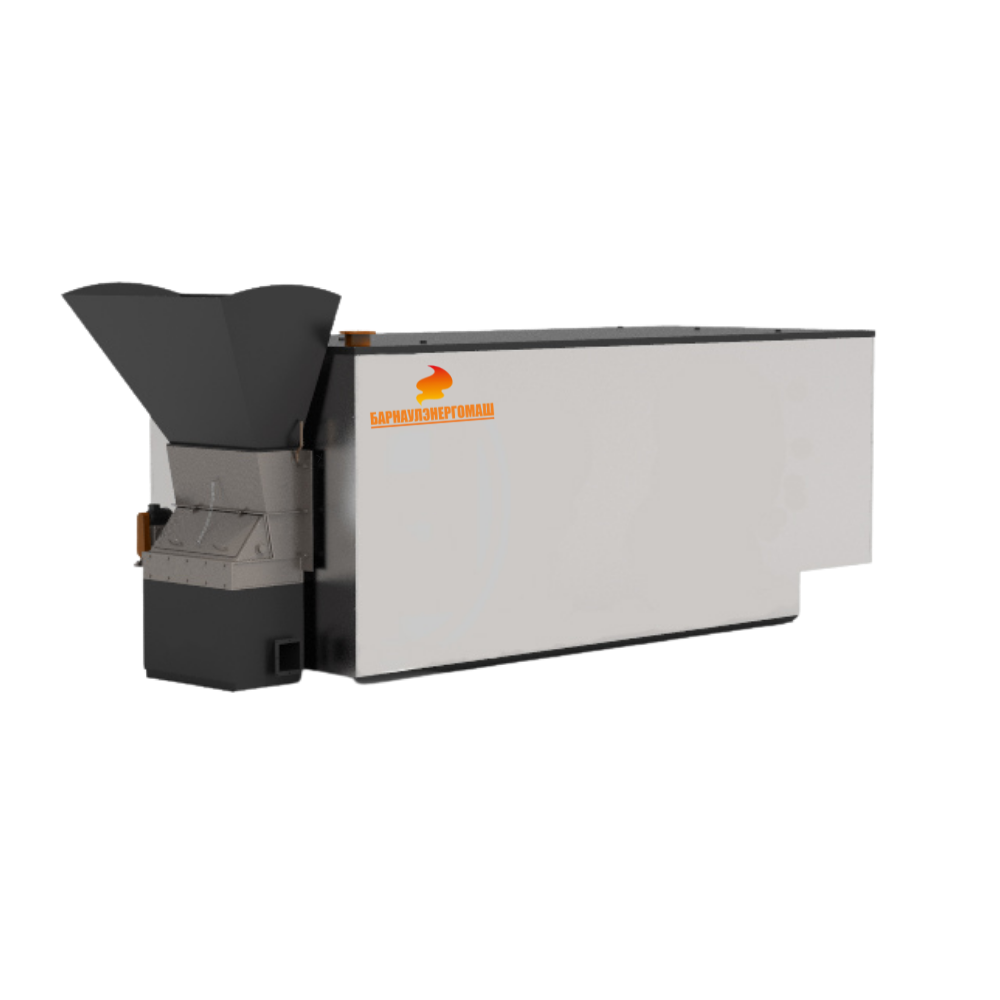

Котёл КВ-ТС-6,5-150 (КВ-Р-7,56-150)

Давление

1,35 Мпа
Производительность

7,56 МВт
Температура

70-150 С

Добавить в заказ Запросить стоимость

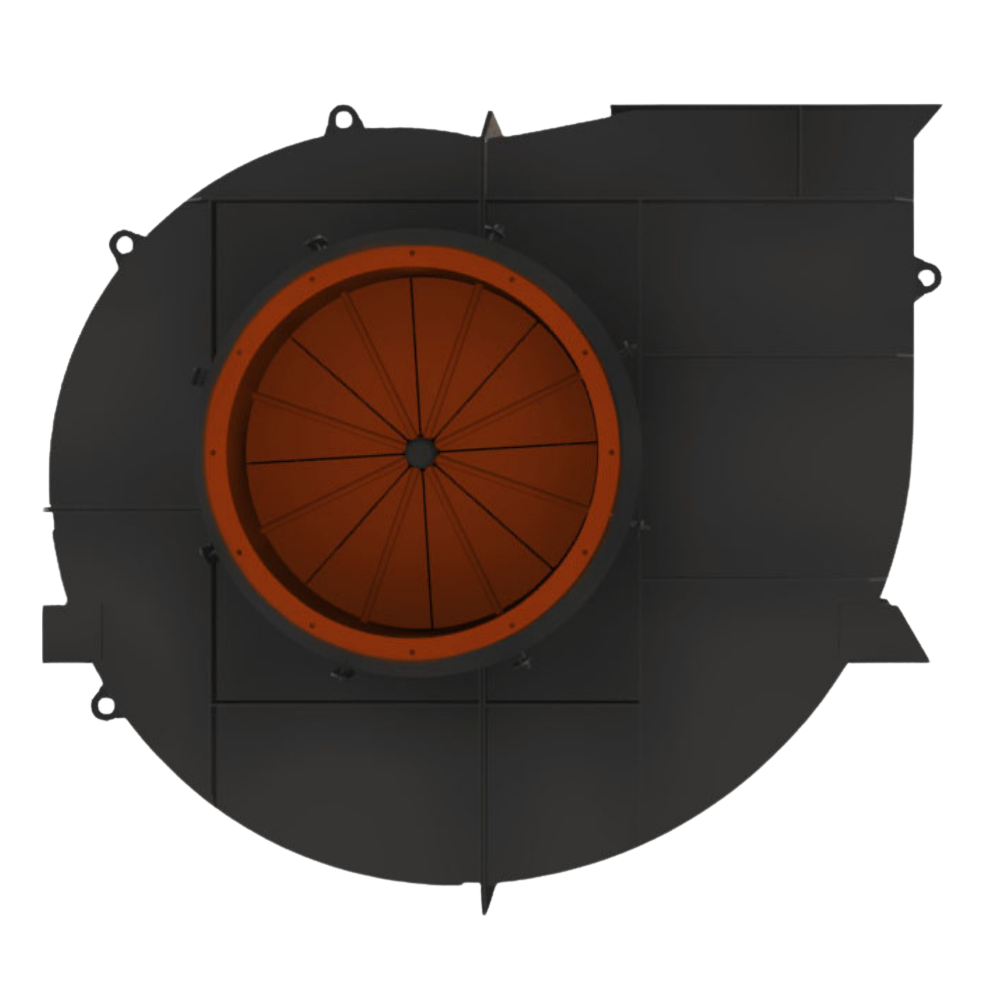

С этим товаром покупают

Описание

Устройство и принцип работы

Блок котла КВ-ТС-6,5-150 (КВ-Р-7,56-150) установлен на прочной опорной раме и представляет собой сварную конструкцию, которая включает в себя топочную камеру и систему труб с конвективной поверхностью нагрева.

Под конвективной шахтой расположены зольные бункеры. Системой возврата уноса из них удаляется угольная мелочь и сбрасывается в топку. Воздух подается на эжектор возврата уноса с помощью вентилятора.

Для эффективного управления работой котла КВ-ТС-6,5-150 (КВ-Р-7,56-150), обеспечения заданных режимов работы и безопасных условий эксплуатации, в котле устанавливаются необходимые предохранительные и запорные устройства, а также контрольно-измерительные приборы и средства безопасности.

Исходя из мощности котла возможны исполнения, где конвективный пучок выполнен совместно с топочной камерой, а возможны отдельным узлом. КВ-ТС может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок). Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы.

Характеристики

Наименование	Значение
Вид расчетного топлива	1 - Каменный уголь; 2 - Бурый уголь
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)	до 1,35 (13,5)
Расчетный КПД (топливо №1), %	82
Габариты транспортабельного блока, LxBxH, мм	7970x4300x4330
Масса котла без топки (в объеме заводской поставки), кг	9019 (33600)
Вид поставки	В сборе и россыпью
Расход расчетного топлива (топливо №1) , кг/ч	1420
Срок изготовления	30
Вид сжигаемого топлива	Уголь
Теплопроизводительность, ГКал/ч	6,5
Теплопроизводительность, МВт	7,56
Температурный график воды, °С	70-150

Чертежи

Чертежи отсутствуют.

Галерея

Комплектация

Поверхности нагрева/Трубная система котла КВ-ТС-6,5-150 (КВ-Р-7,56-150):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора

Арматура для КВ-ТС-6,5-150:

Наименование	Количество
Болт М24x90.56	16
Вентиль Ду6 Ру100	17
Гайка АМ 24.25 III.4	16
Задвижка клиновая Ду150 Ру16 30с41нж	2
Клапан запорный Ду20 Ру25	16
Фланец 150-25	2
Шайба 24.02	16
