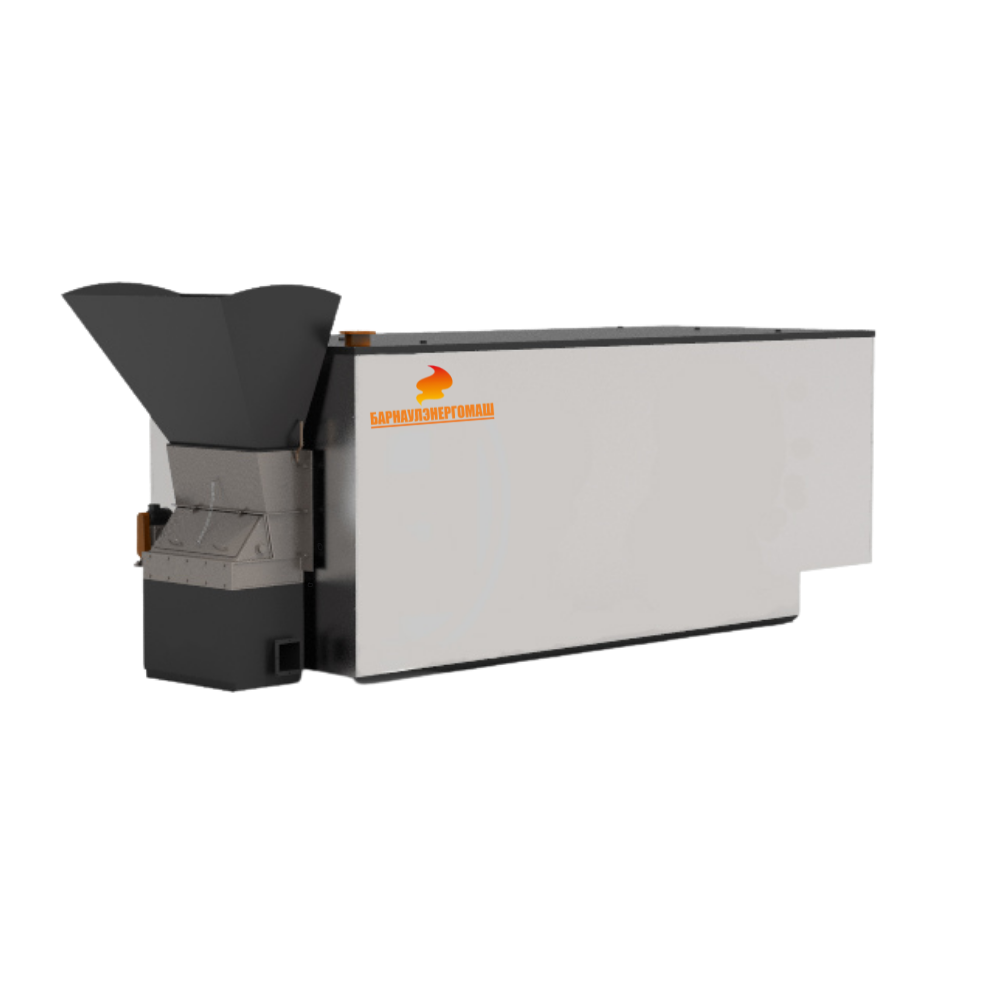

Котёл КВ-ТС-30-150П (КВ-Р-35-150ПВ)

Котёл КВ-ТС-30-150П (КВ-Р-35-150ПВ)
  • Давление
    2,5 МПа
  • Производительность
    35 МВт
  • Температура
    70-150 С
  • Отапливаемая площадь
    м2
Добавить в заказ Запросить стоимость

Устройство и принцип работы

Блок котла КВ-ТС-30-150П (КВ-Р-35-150ПВ) установлен на прочной опорной раме и представляет собой сварную конструкцию, которая включает в себя топочную камеру и систему труб с конвективной поверхностью нагрева.

Под конвективной шахтой расположены зольные бункеры. Системой возврата уноса из них удаляется угольная мелочь и сбрасывается в топку. Воздух подается на эжектор возврата уноса с помощью вентилятора.

Для эффективного управления работой котла КВ-ТС-30-150П (КВ-Р-35-150ПВ), обеспечения заданных режимов работы и безопасных условий эксплуатации, в котле устанавливаются необходимые предохранительные и запорные устройства, а также контрольно-измерительные приборы и средства безопасности.

Исходя из мощности котла возможны исполнения, где конвективный пучок выполнен совместно с топочной камерой, а возможны отдельным узлом. КВ-ТС может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок). Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы.

Наименование Значение
Вид расчетного топлива Array
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) до 2,5 (25)
Расчетный КПД (топливо №1), % 83
Габариты компоновки, LxBxH, мм 15743х5465х9695
Масса котла без топки (транспортабельного блока котла), кг топочный блок 6828; конвективный блок 10400; воздухоподогреватель 3х5330
Масса котла без топки (в объеме заводской поставки), кг 66000
Вид поставки Россыпью
Расход расчетного топлива (топливо №2), кг/ч 9580
Расход расчетного топлива (топливо №1) , кг/ч 6400
Срок изготовления 45-60
Вид сжигаемого топлива Array
Теплопроизводительность, ГКал/ч 30,1
Теплопроизводительность, МВт 35
Температурный график воды, °С 70-150

Чертежи отсутствуют.

  • Поверхности нагрева/Трубная система котла КВ-ТС-30-150П (КВ-Р-35-150ПВ):
    • Блок топочный (экранные трубы)
    • Блок конвективный (конвективные секции, полусекции)
    • Коллектора
  • Арматура для котла КВ-ТС-30-150П
    Наименование Количество
    Клапан 1213-6-0 14
    Вентиль 998-20-0 30
    Задвижка Л 13099-02 Ду 200 2
