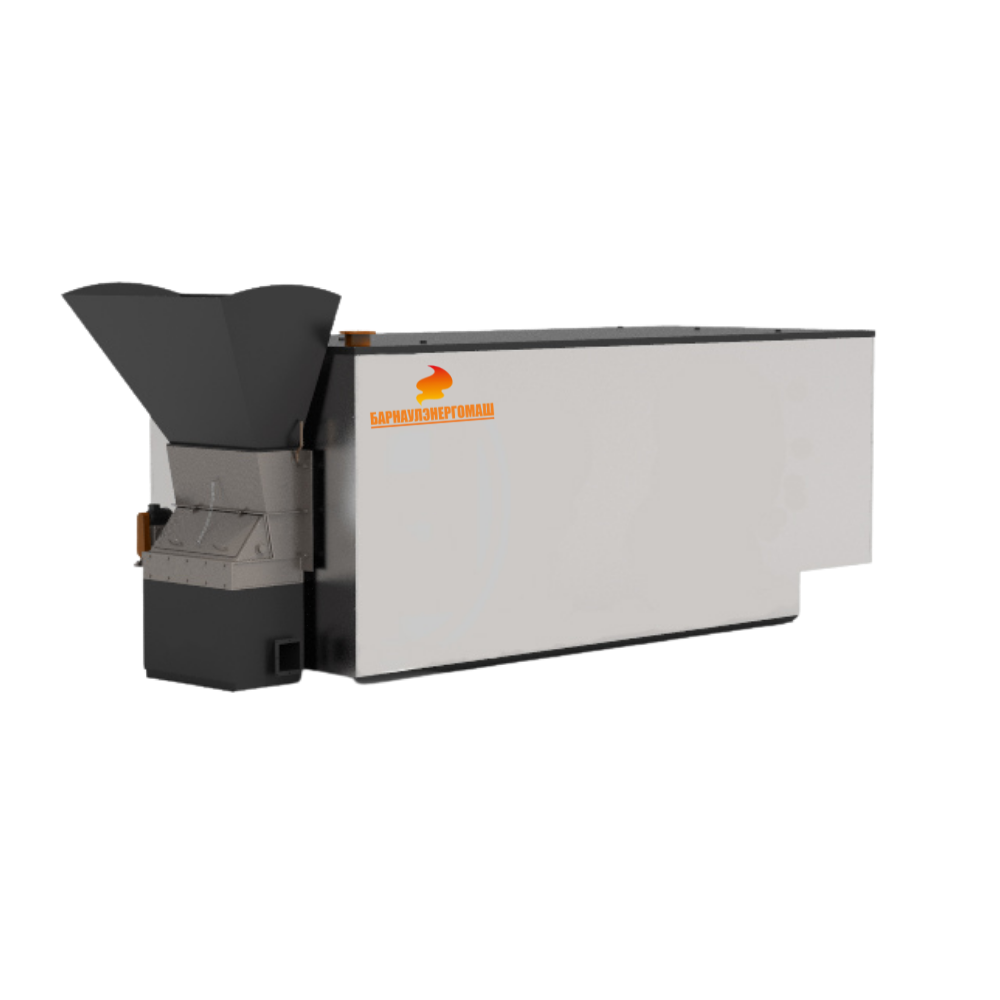

Котёл КВ-ТС-20-150 (КВ-Р-23,26-150)

Устройство и принцип работы

Блок котла КВ-ТС-20-150 (КВ-Р-23,26-150) установлен на прочной опорной раме и представляет собой сварную конструкцию, которая включает в себя топочную камеру и систему труб с конвективной поверхностью нагрева. Под конвективной шахтой расположены зольные бункеры. Системой возврата уноса из них удаляется угольная мелочь и сбрасывается в топку. Воздух подается на эжектор возврата уноса с помощью вентилятора.

Для эффективного управления работой котла КВ-ТС-20-150 (КВ-Р-23,26-150), обеспечения заданных режимов работы и безопасных условий эксплуатации, в котле устанавливаются необходимые предохранительные и запорные устройства, а также контрольно-измерительные приборы и средства безопасности.

Исходя из мощности котла возможны исполнения, где конвективный пучок выполнен совместно с топочной камерой, а возможны отдельным узлом.

КВ-ТС может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок). Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы.
