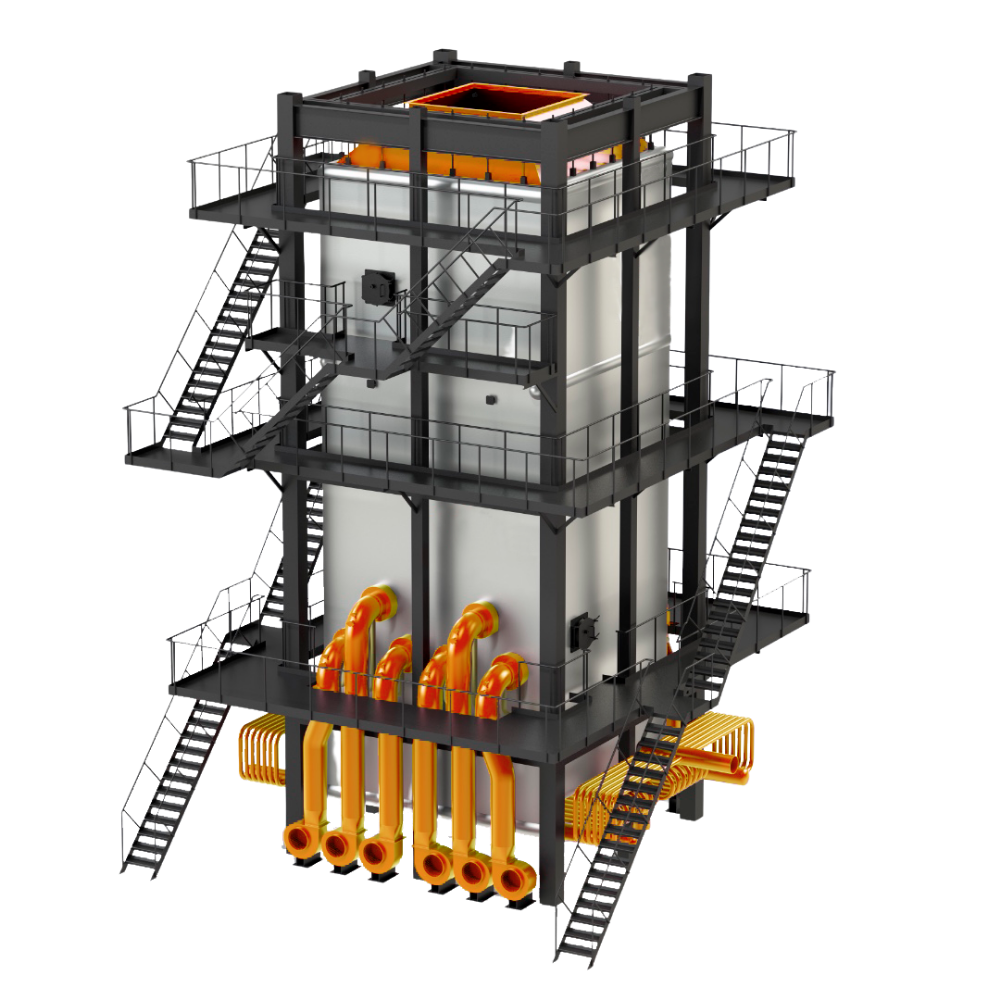

Котёл ПТВМ-30 (КВ-ГМ-35-150)

Давление

2,5 Мпа
Производительность

35 Мвт
Температура

70-150 С
Отапливаемая площадь

м2

С этим товаром покупают

Устройство и принцип работы

Водогрейные котлы модели ПТВМ-30 (или КВ-ГМ-35-150) состоят из блока котла и газомазутной горелки.

Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.

Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ. Котел ПТВМ-30 поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.

Котельные с водогрейными котлами ПТВМ-30 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.

Наименование	Значение
Вид расчетного топлива	Array
Габариты компоновки, LxBxH, мм	7980х9100х14534
Срок изготовления	45-60
Вид сжигаемого топлива	Array
Теплопроизводительность, ГКал/ч	30,1
Теплопроизводительность, МВт	35,0
Температурный график воды, °С	70-150
Рабочее давление, МПа (кгс/см2)	2,5 (25,0)
Расход воды через котел, т/ч	370
Гидравлическое сопротивление, МПа, не более	0,25
Расчетный КПД, %	92,2(89,5)
Расход расчетного топлива для мазута / природного газа, м3/ч / кг/ч	3700 / 3880

Чертежи отсутствуют.

Поверхности нагрева/Трубная система котла ПТВМ-30 (КВ-ГМ-35-150):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора

Арматура для котла ПТВМ-30:

Наименование	Количество
Вентиль 998-20-0	6
Вентиль 1053-50-ЭА	1
Задвижка ЗЛ 11025-02 Ду 250	2
Вентиль 588-10-0	2
ЗЗУ-4-700	2
Кран КРС 80х16	6
МЭО-100-25-0,25Н-68	8
Клапан отсечной КОМ Ду50Ру64	1
Кран сварной	12
Кран сварной	10
