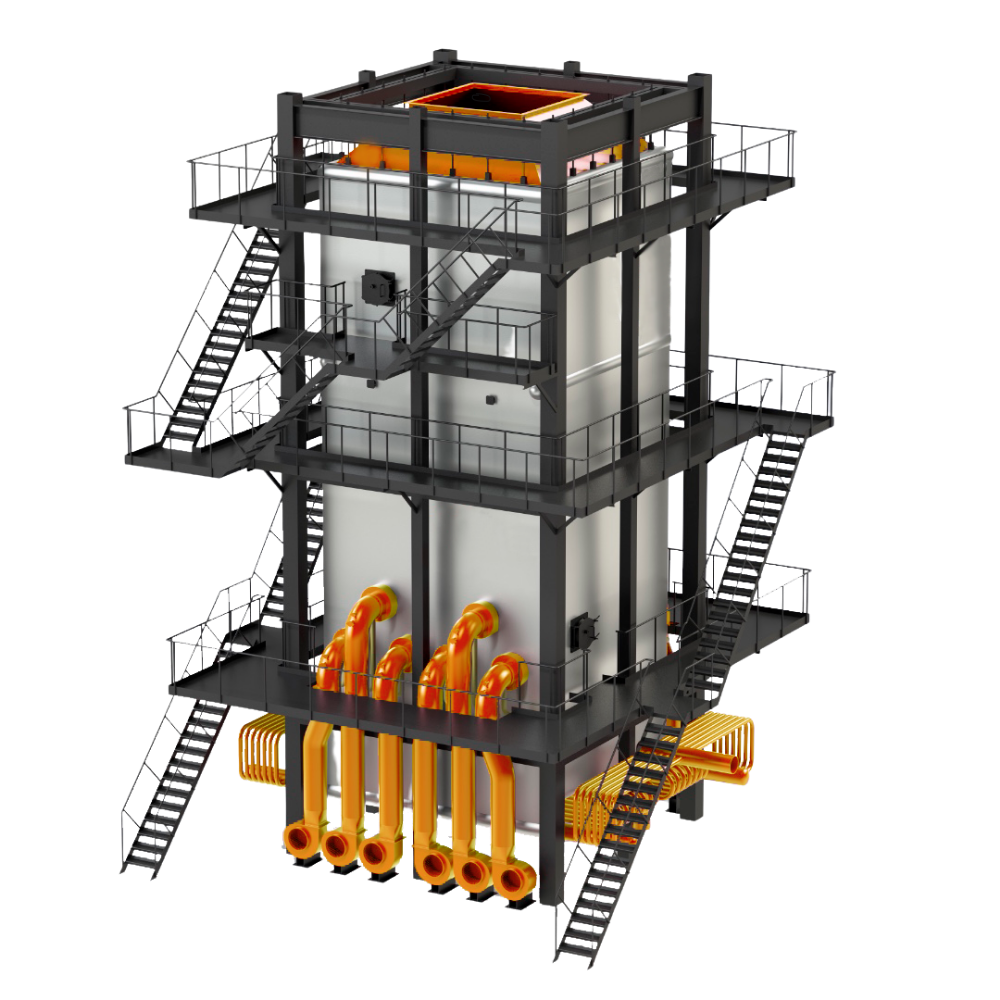

Котёл ПТВМ-100 (КВ-ГМ-116,3-150)
-
Давление2,5 Мпа
-
Производительность116,3 Мвт
-
Температура70-150 С
-
Отапливаемая площадьм2
Водогрейные котлы модели ПТВМ-100 (или КВ-ГМ-116,3-150) состоят из блока котла и газомазутной горелки.
Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.
Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ. Котел ПТВМ-100 поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.
Котельные с водогрейными котлами ПТВМ-100 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.
Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.
Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ. Котел ПТВМ-100 поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.
Котельные с водогрейными котлами ПТВМ-100 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.
| Наименование | Значение |
|---|---|
| Вид расчетного топлива | Array |
| Габариты компоновки, LxBxH, мм | 6900х8720х13063 |
| Срок изготовления | 60-90 |
| Вид сжигаемого топлива | Array |
| Теплопроизводительность, ГКал/ч | 100,0 |
| Теплопроизводительность, МВт | 116,3 |
| Температурный график воды, °С | 70-150 |
| Рабочее давление, МПа (кгс/см2) | 2,5 (25,0) |
| Расход воды через котел, т/ч | 1235 |
| Гидравлическое сопротивление, МПа, не более | 0,25 |
| Расчетный КПД, % | 88,6 (86,8) |
| Удельный расход условного топлива (расчетный), м3/МВтч / кг/МВтч | 156 / 134 |
Чертежи отсутствуют.
-
Поверхности нагрева/Трубная система котла ПТВМ-100 (КВ-ГМ-116,3-150):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора
-
Арматура для котла ПТВМ-100:
Наименование Количество Кран КШП Ду 20 02002500.00 4 Кран КШП Ду 25 0250250.00 16 Вентиль 588-10-0 2
