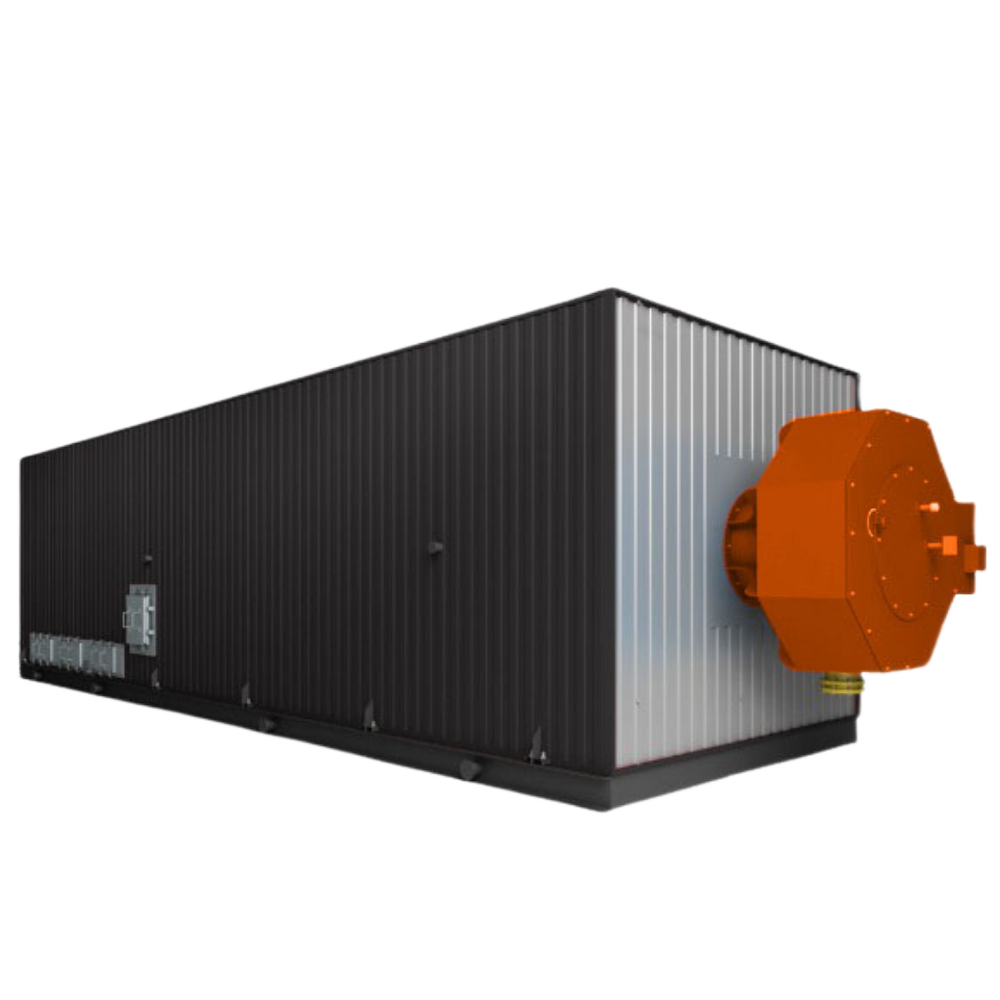

Котёл КВ-ГМ-4-150 (КВ-ГМ-4,65-150)
-
Давление1,6/0,9 МПа
-
Производительность4,65 МВт
-
Температура70-150/115 С
С этим товаром покупают
Водогрейные котлы модели КВ-ГМ-4-150 (или КВ-ГМ-4,65-150) состоят из блока котла и газомазутной горелки.
Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.
Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ.
Котел КВ-ГМ поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.
Котельные с водогрейными котлами КВ-ГМ-4-150 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.
Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.
Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ.
Котел КВ-ГМ поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.
Котельные с водогрейными котлами КВ-ГМ-4-150 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.
| Наименование | Значение |
|---|---|
| Вид расчетного топлива | Array |
| Габариты транспортабельного блока, LxBxH, мм | 5000х2600х3500 |
| Габариты компоновки, LxBxH, мм | 5000х2600х3500 |
| Масса котла без топки (транспортабельного блока котла), кг | 8055 |
| Срок изготовления | 30 |
| Вид сжигаемого топлива | Array |
| Теплопроизводительность, ГКал/ч | 4,0 |
| Теплопроизводительность, МВт | 4,65 |
| Температурный график воды, °С | 70-150(115) |
| Рабочее давление, МПа (кгс/см2) | 1,6 (16,3) / 0,9 (9,0) |
| Расход воды через котел, т/ч | 89 (49,5) |
| Гидравлическое сопротивление, МПа, не более | 0,25 |
| Аэродинамическое сопротивление, Па, не более | 330 |
| Коэффициент избытка воздуха, не более - для мазута - для природного газа | 1,2; 1,15 |
| Температуры дымовых газов на выходе из котла, °С - для мазута - для природного газа | 245; 150 |
| Расчетный КПД, % | 87(89) |
| Расход расчетного топлива для мазута / природного газа, м3/ч / кг/ч | 530 / 500 |
Чертежи отсутствуют.
-
Поверхности нагрева/Трубная система котла КВ-ГМ-4-150 (КВ-ГМ-4,65-150):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора
