Котёл КВ-ГМ-30-150 (КВ-ГМ-35-150)

Котёл КВ-ГМ-30-150 (КВ-ГМ-35-150)
  • Давление
    2,5 МПа
  • Производительность
    35 МВт
  • Температура
    70-150 С
Добавить в заказ Запросить стоимость

Устройство и принцип работы

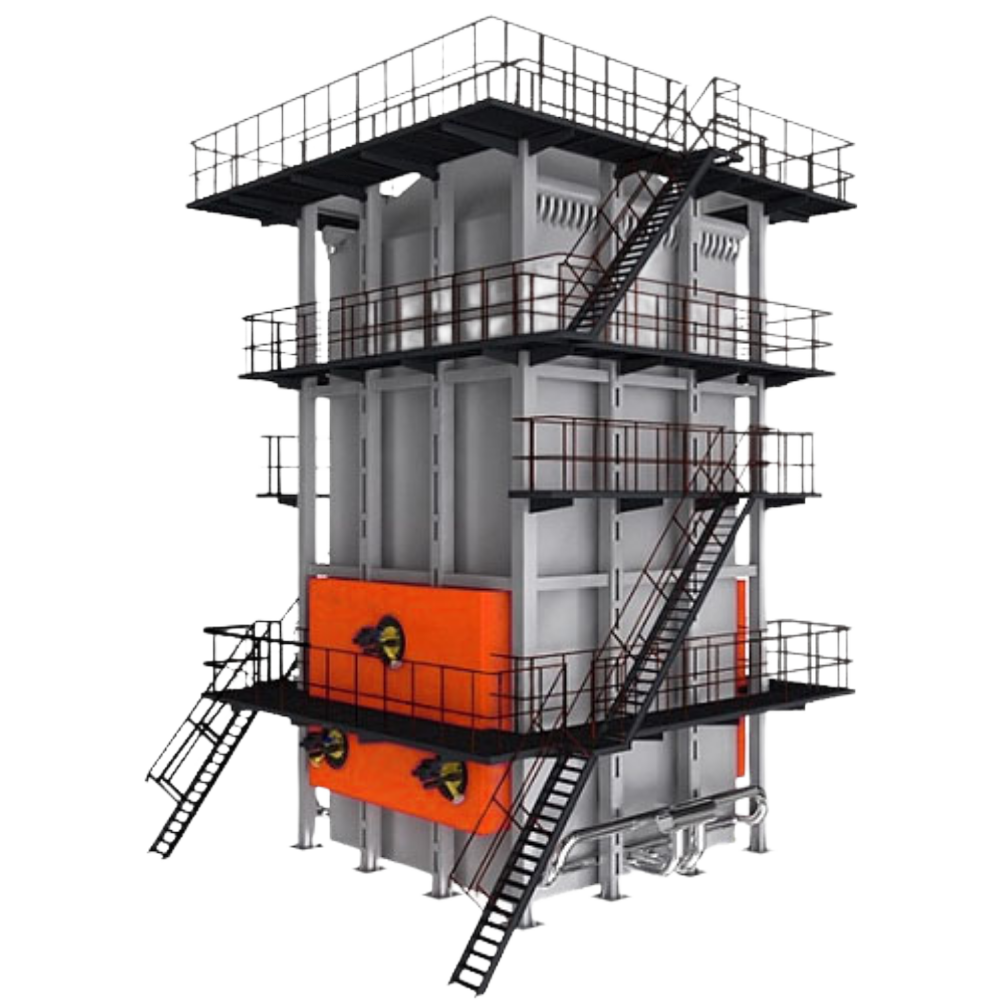

Водогрейные котлы модели КВ-ГМ-30-150 (или КВ-ГМ-35-150) состоят из блока котла и газомазутной горелки.

Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.

Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ. Котел КВ-ГМ поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.

Котельные с водогрейными котлами КВ-ГМ-30-150 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.

Наименование Значение
Вид расчетного топлива Array
Габариты транспортабельного блока, LxBxH, мм топочный блок 8300х3220х3820 конвективный блок россыпью
Габариты компоновки, LxBxH, мм 14640х5000х7975
Масса котла без топки (транспортабельного блока котла), кг топочный блок 8562 конвективный блок россыпью
Вид поставки В сборе и россыпью
Срок изготовления 45-60
Вид сжигаемого топлива Array
Теплопроизводительность, ГКал/ч 30,1
Теплопроизводительность, МВт 35,0
Температурный график воды, °С 70-150
Рабочее давление, МПа (кгс/см2) 2,5 (25,0)
Расход воды через котел, т/ч 370
Гидравлическое сопротивление, МПа, не более 0,25
Аэродинамическое сопротивление, Па, не более 750
Коэффициент избытка воздуха, не более - для мазута - для природного газа 1,2; 1,15
Температуры дымовых газов на выходе из котла, °С - для мазута - для природного газа 250; 160
Расчетный КПД, % 87(89)
Расход расчетного топлива для мазута / природного газа, м3/ч / кг/ч 3700 / 3500

Чертежи отсутствуют.

  • Поверхности нагрева/Трубная система котла КВ-ГМ-30-150 (КВ-ГМ-35-150):
    • Блок топочный (экранные трубы)
    • Блок конвективный (конвективные секции, полусекции)
    • Коллектора
  • Арматура к котлу КВ-ГМ-30-150:
    Наименование Количество
    Клапан запорный Dy20 Py25 20
    Задвижка клиновая Ду250 Pу100 2с-Э-3 2
    Вентиль воздушный Ду10 Ру400 Т-202бм 10
    Кран конусный пробковый проходной сальниковый Ду80 Ру10 11ч8бк 1
    Труба 8
    Фланец 80-10 1
    Крепеж в упаковке (КВ-ГМ-35-150) 1
    Петля крепления 1
    Накладка силовая 1
    Труба 1
    Донышко из листа 1
    Сопло 1
    Кольцо 1
    Язык 1
    Лист 1
    Крышка 1
    Уголок 2
    Крышка 1
