Котёл КВ-ГМ-20-150 (КВ-ГМ-23,26-150)
-
Давление2,5 МПа
-
Производительность23,26 МВт
-
Температура70-150 С
С этим товаром покупают

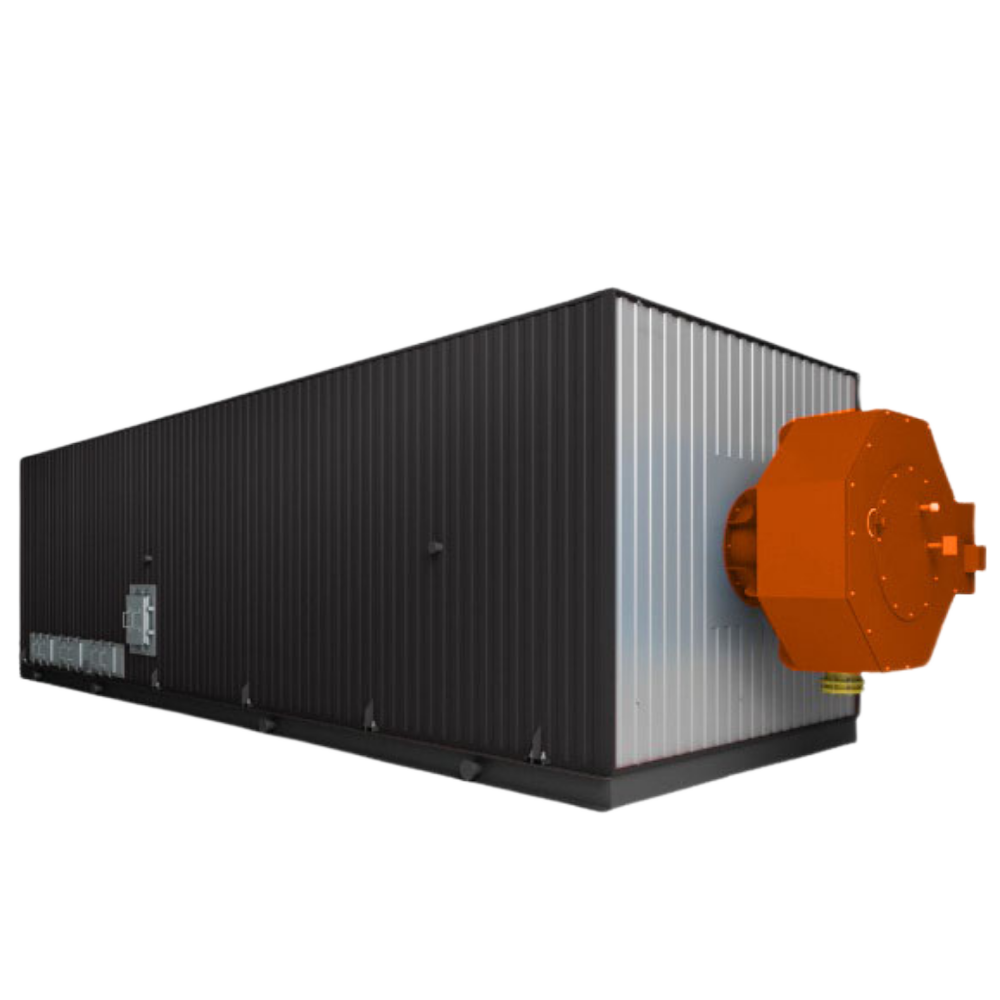

Водогрейные котлы модели КВ-ГМ-20-150 (или КВ-ГМ-23,26-150) состоят из блока котла и газомазутной горелки.
Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.
Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ.
Котел КВ-ГМ поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.
Котельные с водогрейными котлами КВ-ГМ-20-150 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.
| Наименование | Значение |
|---|---|
| Вид расчетного топлива | Array |
| Габариты транспортабельного блока, LxBxH, мм | топочный блок 7140х3220х3820 конвективный блок 6320х3170х2050 |
| Габариты компоновки, LxBxH, мм | 12447х5000х7975 |
| Масса котла без топки (транспортабельного блока котла), кг | топочный блок7180 конвективный блок 13706 |
| Вид поставки | В сборе и россыпью |
| Срок изготовления | 30-45 |
| Вид сжигаемого топлива | Array |
| Теплопроизводительность, ГКал/ч | 20,0 |
| Теплопроизводительность, МВт | 13,26 |
| Температурный график воды, °С | 70-150 |
| Рабочее давление, МПа (кгс/см2) | 2,5 (25,0) |
| Расход воды через котел, т/ч | 247 |
| Гидравлическое сопротивление, МПа, не более | 0,25 |
| Аэродинамическое сопротивление, Па, не более | 630 |
| Коэффициент избытка воздуха, не более - для мазута - для природного газа | 1,2; 1,15 |
| Температуры дымовых газов на выходе из котла, °С - для мазута - для природного газа | 242; 155 |
| Расчетный КПД, % | 87(89) |
| Расход расчетного топлива для мазута / природного газа, м3/ч / кг/ч | 2450 / 2550 |
Чертежи отсутствуют.
-
Поверхности нагрева/Трубная система котла КВ-ГМ-20-150 (КВ-ГМ-23,26-150):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора
-
Арматура к котлу КВ-ГМ-20-150 (КВ-ГМ-23,26-150):
Наименование Количество Клапан запорный Dy20 Py25 30 Задвижка с эл.приводом Ду200 Ру25 30с999нж 2 Вентиль воздушный Ду10 Ру400 Т-202бм 14 Кран конусный пробковый проходной сальниковый Ду80 Ру10 11ч8бк 1 Фланец 80-10 1 Фланец 200-25 2 Крепеж в упаковке (КВ-ГМ-23,26-150) 1 ПЕТЛЯ КРЕПЛЕНИЯ 1 НАКЛАДКА СИЛОВАЯ 1 Труба 1 Донышко из листа 1 Сопло 1 Кольцо 1 Язык 1 Лист 1 Крышка 1 Уголок 2 Крышка 1
