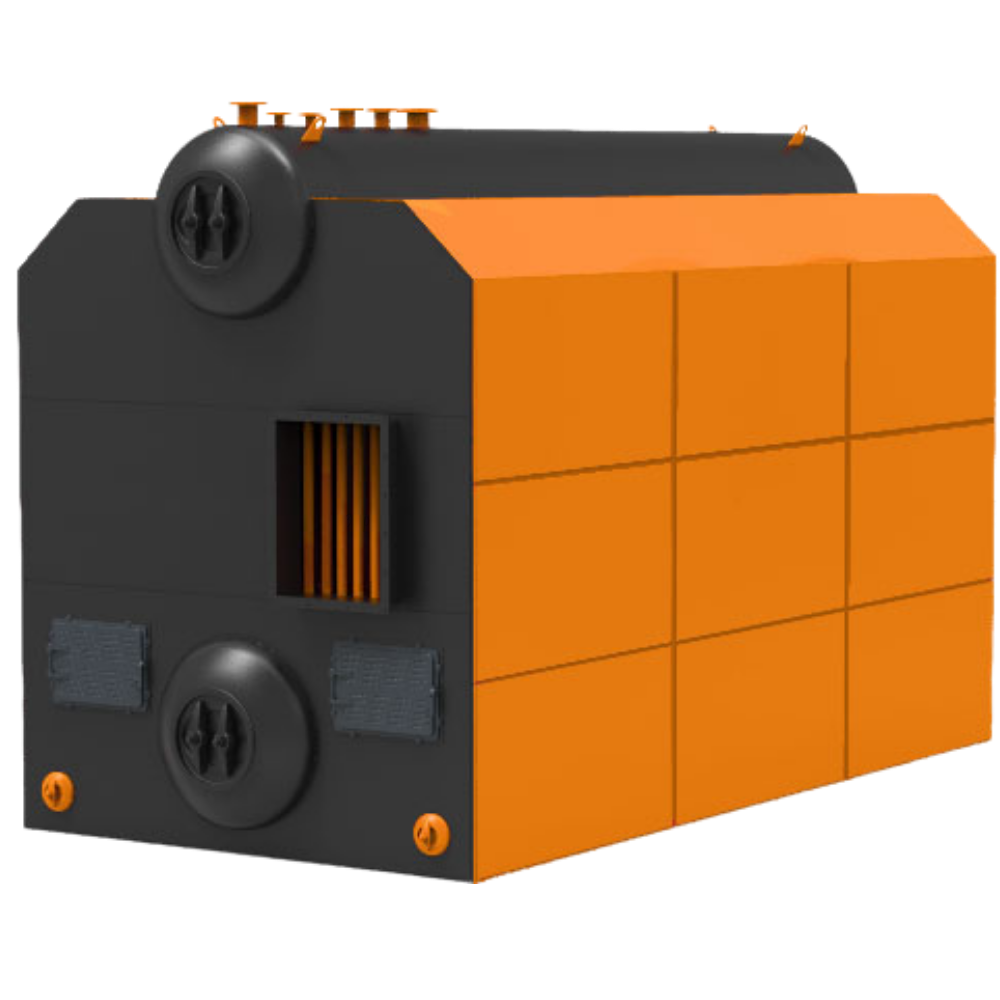

Паровой котел КЕ-6,5-24С-О(ТЛЗМ) (Е-6,5-2,4Р)

Котёл КЕ-6,5-24С-О (ТЛЗМ) (Е-6,5-2,4Р) — паровой водотрубный агрегат с естественной циркуляцией, работающий на каменном и буром угле.

Устройство и принцип работы

Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. Котёл КЕ-6,5-24С-О (ТЛЗМ) (Е-6,5-2,4Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.

Оснащение

Дополнительно данный котел может быть оснащен топкой ТЛЗМ 2-1,87/3,0, батарейным циклоном ЦБ-25М, системой топливоподачи и шлакозолоудаления, вентилятором ВДН-9-1000 и дымососом ДН-9-1000, блочными водоподготовительными установками, фильтрами для воды, термическими деаэраторами, теплообменными устройствами и насосами, а также комплектами автоматики твердотопливных котлов ДКВр, КЕ с топкой ПМЗ-РПК/ТЛЗМ/ТЧЗМ.
