Паровой котел КЕ-6,5-14-225С(ТЛЗМ) (Е-6,5-1,4-225Р)
-
Паропроизводительность6,5 т/ч
-
Давление1,3 МП
-
Мощность5,589 Гкал/ч
-
Вид топливаУголь

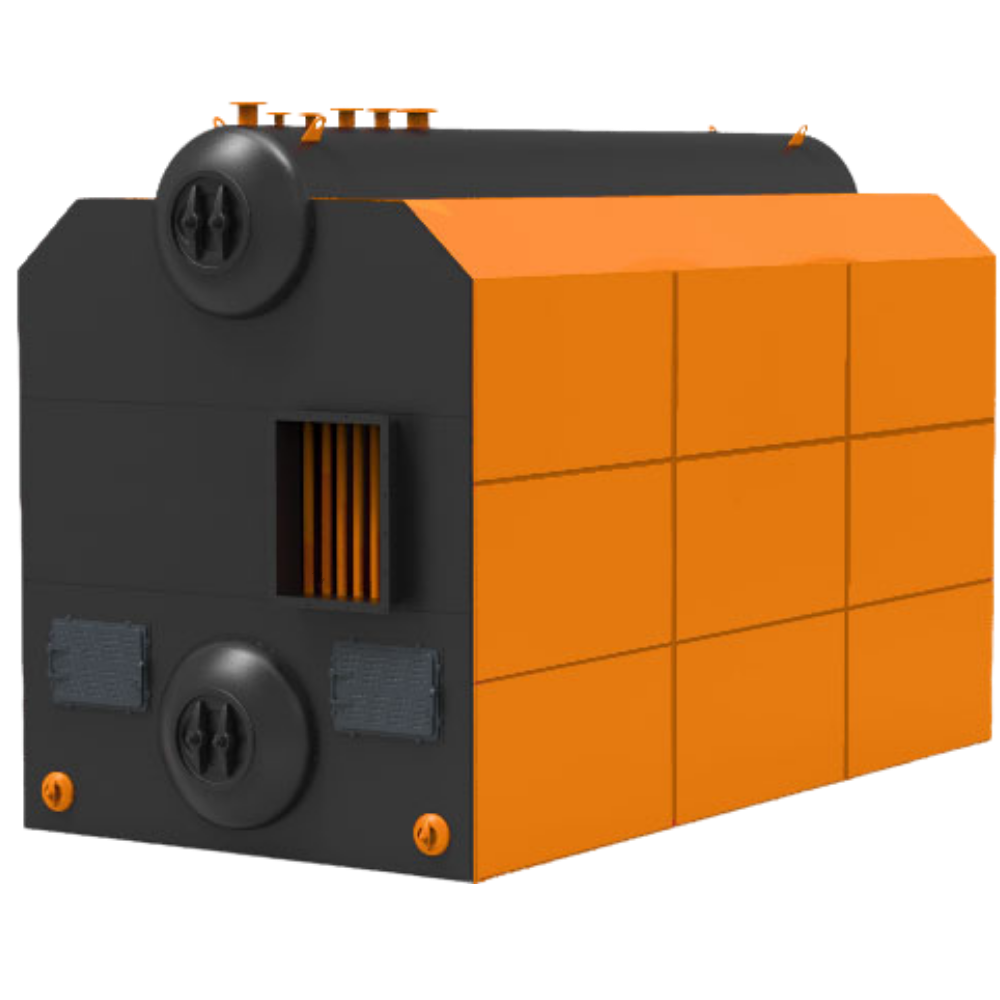

Котёл КЕ-6,5-14-225С (ТЛЗМ) (Е-6,5-1,4-225Р) — паровой водотрубный агрегат с естественной циркуляцией, работающий на каменном и буром угле.
Устройство и принцип работы
Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. Котёл КЕ-6,5-14-225С (ТЛЗМ) (Е-6,5-1,4-225Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.Оснащение
Дополнительно данный котел может быть оснащен топкой ТЛЗМ 2-1,87/3,0, батарейным циклоном ЦБ-25М, системой топливоподачи и шлакозолоудаления, вентилятором ВДН-9-1000 и дымососом ДН-9-1000, блочными водоподготовительными установками, фильтрами для воды, термическими деаэраторами, теплообменными устройствами и насосами, а также комплектами автоматики твердотопливных котлов ДКВр, КЕ с топкой ПМЗ-РПК/ТЛЗМ/ТЧЗМ.Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Наименование | Значение |
---|---|
Тип котла | Паровой |
Вид расчетного топлива | Каменный уголь, Бурый уголь |
Паропроизводительность, т/ч | 6.5 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
Температура пара на выходе, °С | насыщ. 225 |
Температура питательной воды, °С | 100 |
Расчетный КПД (топливо №1), % | 80 |
Габариты транспортабельного блока, LxBxH, мм | 6000х2760х3980 |
Габариты компоновки, LxBxH, мм | 7940х4640х5190 |
Масса котла без топки (транспортабельного блока котла), кг | 9704 |
Масса котла без топки (в объеме заводской поставки), кг | 12445 |
Вид поставки | В сборе |
Срок изготовления, дней | 30 |
Расход расчетного топлива (топливо №1), кг/ч | 760 |
Расход расчетного топлива (топливо №2, м3/ч) | 1492 |
Чертежи отсутствуют.
-
