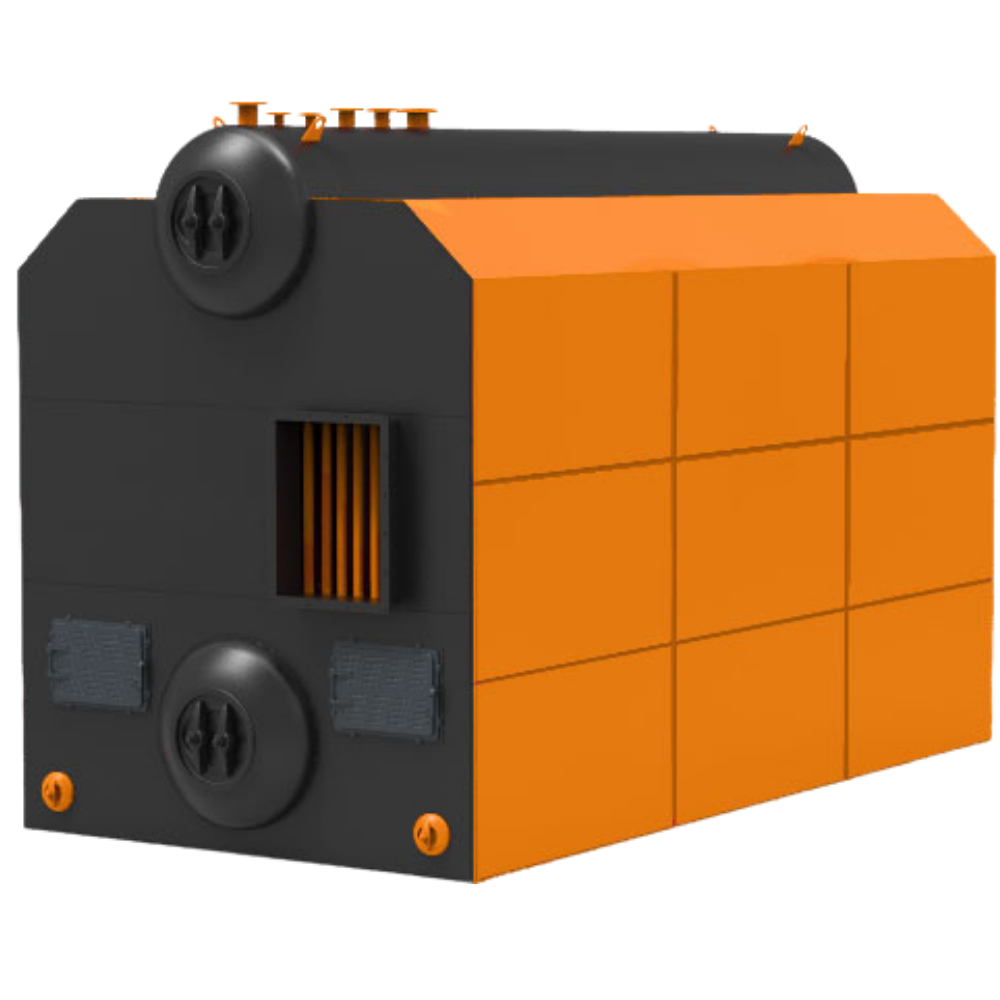

Паровой котел КЕ-25-14-225 МТД-ГМ (Е-25-1,4-225ОГМ)

Паровой котел КЕ-25-14-225 МТД-ГМ (Е-25-1,4-225ОГМ)
  • Паропроизводительность
    25 т/ч
  • Давление
    1,3 МП
  • Мощность
    21,496 Гкал/ч
  • Вид топлива
    Многотопливные
Скачать опросный лист Добавить в заказ Запросить стоимость
Котёл КЕ-25-14-225 МТД-ГМ (Е-25-1,4-225ОГМ) — многотопливный паровой водотрубный агрегат с естественной циркуляцией.

Устройство

Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. На фронтовой стенке топки котла КЕ-25-14-225 МТД-ГМ (Е-25-1,4-225ОГМ) устанавливаются две газомазутные горелки типа ГМ-10 для сжигания газа или мазута, для дожигания провала из предтопков устанавливается решетка типа РПК-1-1100/915.

Оснащение

Данный котел может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.

Поставляется заказчику двумя транспортабельными блоками либо россыпью, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.

Наименование Значение
Тип котла Паровой
Вид расчетного топлива Array
Паропроизводительность, т/ч 25
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,3 (13,0)
Температура пара на выходе, °С насыщ. 225
Температура питательной воды, °С 100
Расчетный КПД (топливо №1), % 82
Габариты транспортабельного блока, LxBxH, мм 5350x3214x3992, 5910x3220x3310, 5510х2450х1840, 5230х2450х610, 3300х3170х410
Габариты компоновки, LxBxH, мм 12690х8120х7600
Масса котла без топки (транспортабельного блока котла), кг 15998/4450/ 4348
Масса котла без топки (в объеме заводской поставки), кг 43100
Вид поставки В сборе
Расход расчетного топлива (топливо №1), кг/ч 11350

Чертежи отсутствуют.

  • Блок парового котла КЕ-25-24-250С(ТЧЗМ)
    • ✔ Барабан верхний котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • ✔ Барабан нижний котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • ✔ Поверхности нагрева
    • ✔ Трубная система котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р):
    • Экранные трубы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р) (боковые экраны)
    • Конвективные (кипятильные) трубы / Конвективный пучок КЕ-25-24-350 С (ТЧЗМ)
    • Опускные и перепускные трубы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Нижние коллекторы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Система возврата уноса и острого дутья котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Пароперегреватель котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
  • Приборы безопасности для КЕ-25-24-350С(ТЧЗМ) (Е-25-2,4-350Р)
    Клапан пружинный предохранительный Ду80 Ру64 Рр18-28 Т-32МС-2 - 2 шт Накладка силиконовая с петлей крепления  - 3 шт Опора для ГУВ - 1 шт Сопло - 1 шт Трубка - 1 шт Трубка манометра - 1 шт Указатель уровня Ду10 Ру25 - 2 шт Указатель уровня Ду20 Ру64 Т-30б - 1 шт Ящик с мелкими деталями (КЕ-25-24-350С, КЕ-25-24-350 МТД-ГМ) - 1 шт
  • Прочие изделия:
    • Лестница котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Перегородка чугунная для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Лаз для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Люк для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Люк обдувочный (лючок для обдувки) для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Установка ГУВ для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
  • Дополнительная комплектация:
    Горелка ГМ-10 (2 шт.); 2 блока (конв. блок и задн. топочн. блок) и передн. топочн. блок панелями; Предтопок скоростного горения с решёткой РПК-1-1100/915.
