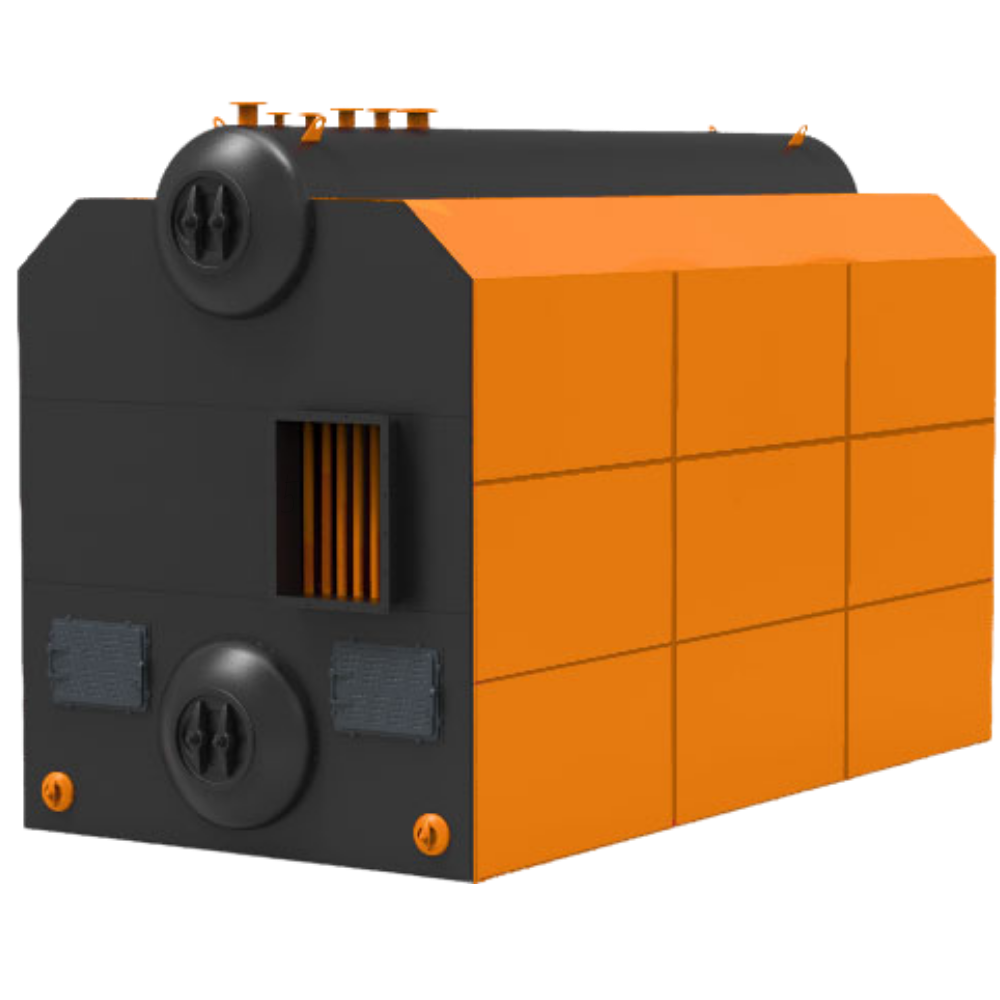

Паровой котел КЕ-10-14МТ-О (Е-10-1,4ОГМИ)
-
Паропроизводительность10 т/ч
-
Давление1,3 МП
-
Мощность8,598 Гкал/ч
-
Вид топливаМноготопливные
Котёл КЕ-10-14 МТ-О (Е-10-1,4ОГМИ) — многотопливный паровой вертикально-водотрубный агрегат с естественной циркуляцией.
Поставляется заказчику двумя транспортабельными блоками либо россыпью, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Устройство
Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. На задней стенке топки устанавливается газомазутная горелка для сжигания газа или мазута.Оснащение
Данный котел может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.Поставляется заказчику двумя транспортабельными блоками либо россыпью, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Наименование | Значение |
---|---|
Тип котла | Паровой |
Вид расчетного топлива | Array |
Паропроизводительность, т/ч | 10 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
Температура пара на выходе, °С | насыщ. 194 |
Температура питательной воды, °С | 100 |
Расчетный КПД (топливо №1), % | 82 |
Габариты транспортабельного блока, LxBxH, мм | 6800х3220х3980 |
Габариты компоновки, LxBxH, мм | 12590х5620х7490 |
Масса котла без топки (транспортабельного блока котла), кг | 19590 |
Масса котла без топки (в объеме заводской поставки), кг | 34600 |
Вид поставки | В сборе |
Расход расчетного топлива (топливо №1), кг/ч | 5474 |
Чертежи отсутствуют.
-
Блок парового котла КЕ-25-24-250С(ТЧЗМ)
- ✔ Барабан верхний котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- ✔ Барабан нижний котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- ✔ Поверхности нагрева
- ✔ Трубная система котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р):
- Экранные трубы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р) (боковые экраны)
- Конвективные (кипятильные) трубы / Конвективный пучок КЕ-25-24-350 С (ТЧЗМ)
- Опускные и перепускные трубы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Нижние коллекторы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Система возврата уноса и острого дутья котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Пароперегреватель котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
-
Приборы безопасности для КЕ-25-24-350С(ТЧЗМ) (Е-25-2,4-350Р)Клапан пружинный предохранительный Ду80 Ру64 Рр18-28 Т-32МС-2 - 2 шт Накладка силовая с петлей крепления - 3 шт Опора для ГУВ - 1 шт Сопло - 1 шт Трубка - 1 шт Трубка манометра - 1 шт Указатель уровня Ду10 Ру25 - 2 шт Указатель уровня Ду20 Ру64 Т-30б - 1 шт Ящик с мелкими деталями (КЕ-25-24-350С, КЕ-25-24-350 МТД-ГМ) - 1 шт
-
Прочие изделия:
- Лестница котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Перегородка чугунная для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Лаз для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Люк для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Люк обдувочный (лючок для обдувки) для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
- Установка ГУВ для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
-
Дополнительная комплектация:
- Блок котла в обшивке и изоляции
- Лестницы и площадки
- Арматура и КИП
- Горелка ГМ-2,5
- Воздухоподогреватель ВП-О-444
- Предтопок скоростного горения
- Проектирование объектов теплоэнергетики
- Разработка, конструирование и изготовление оборудования под индивидуальные требования заказчика
- Монтаж котельного оборудования
- Пуско-наладка котельных установок
- Обучение персонала котельной
- Разработка и выдача режимных карт
- Сервисное обслуживание
