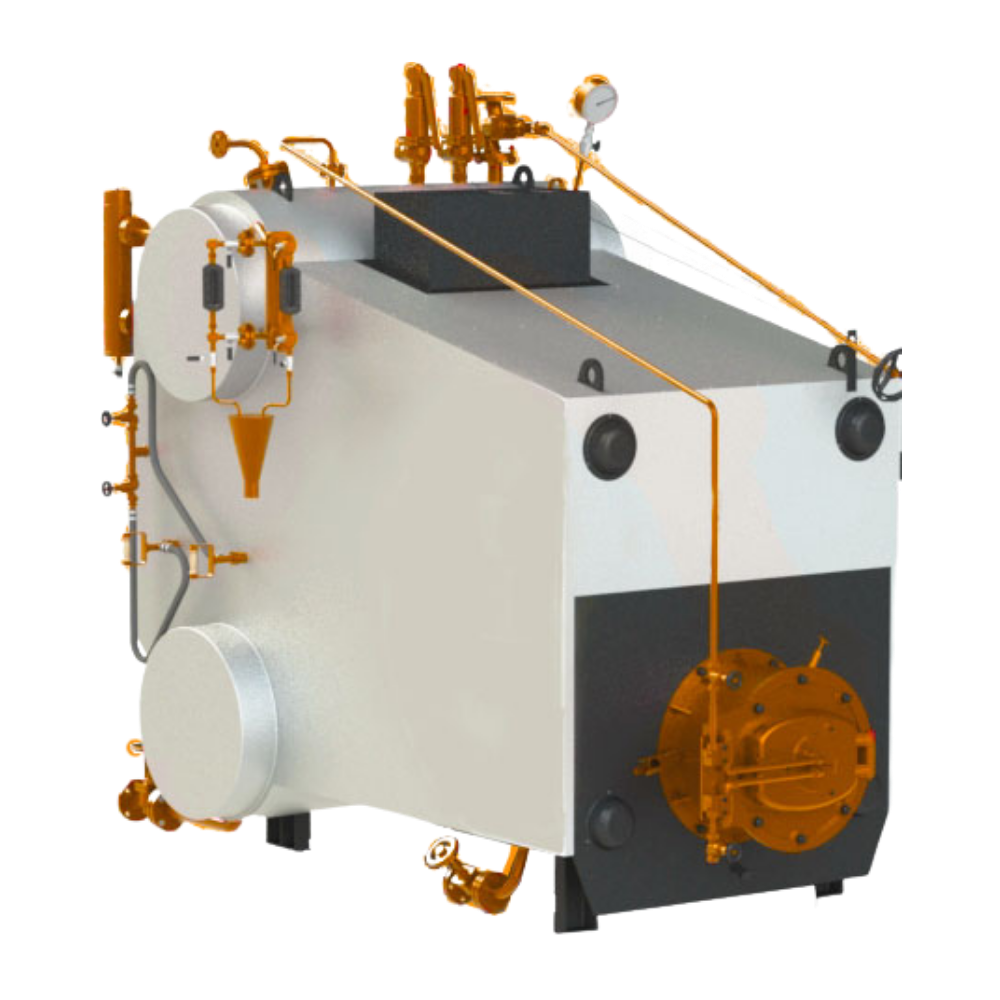

Паровой котёл КПН-1,0-9М (газ и жидкое топливо)
-
Паропроизводительность1 т/ч
-
Давление0,8 МП
-
Мощность0,860 Гкал/ч
-
Вид топливаЖидкое топливо
Описание
Паровой котел КПН-1,0-9М (Е-1,0-0,9М) — паровой водотрубный агрегат с естественной циркуляцией, который работает на природном газе и жидком топливе.
— трубная системы блока котла в изоляции;
— горелка;
— вспомогательное тягодутьевое оборудование;
— питательные насосы;
— золоуловитель;
— дымовая труба.
Это оборудование можно установить на общей опорной раме вместе с котлом.
Оснащение
Котельная ячейка состоит из следующих компонентов:— трубная системы блока котла в изоляции;
— горелка;
— вспомогательное тягодутьевое оборудование;
— питательные насосы;
— золоуловитель;
— дымовая труба.
Это оборудование можно установить на общей опорной раме вместе с котлом.
Достоинство
Блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположены на одной вертикальной оси и соединенными пучком труб. Котел КПН-1,0-9М (Е-1,0-0,9М) поставляется одним транспортабельным блоком с предохранительной и запорной арматурой, а также контрольно-измерительными приборами и системой автоматической безопасности. Дополнительно котел может быть оснащен вентилятором ВД-2,7-3000, дымососом Д-3,5-1500, золоуловителем и комплектом автоматики газомазутных котлов Е-1,0-0,9ГМ с горелкой РГМГ.Характеристики
| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Жидкое топливо |
| Паропроизводительность, т/ч | 1.0 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 0,8 (8,0) |
| Температура пара на выходе, °С | насыщ. 170 |
| Температура питательной воды, °С | 50 |
| Расчетный КПД (топливо №1), % | 88 |
| Габариты транспортабельного блока, LxBxH, мм | 3000х1820х2580 |
| Габариты компоновки, LxBxH, мм | 3200х1865х2700 |
| Масса котла без топки (транспортабельного блока котла), кг | 3230 |
| Масса котла без топки (в объеме заводской поставки), кг | 3500 |
| Вид поставки | В сборе |
| Расход расчетного топлива (топливо №1, кг/ч) | 80 |
Чертежи
Чертежи отсутствуют.
Галерея
Комплектация
-
-
Дополнительная комплектация:
- Блок котла в обшивке и изоляции
- Паровая форсунка
