Паровой котел Е-1,0-0,9Р (каменный и бурый уголь)
-
Паропроизводительность1,0 т/ч
-
Давление0,8 МП
-
Мощность0,860 Гкал/ч
-
Вид топливаМноготопливные
С этим товаром покупают
Описание

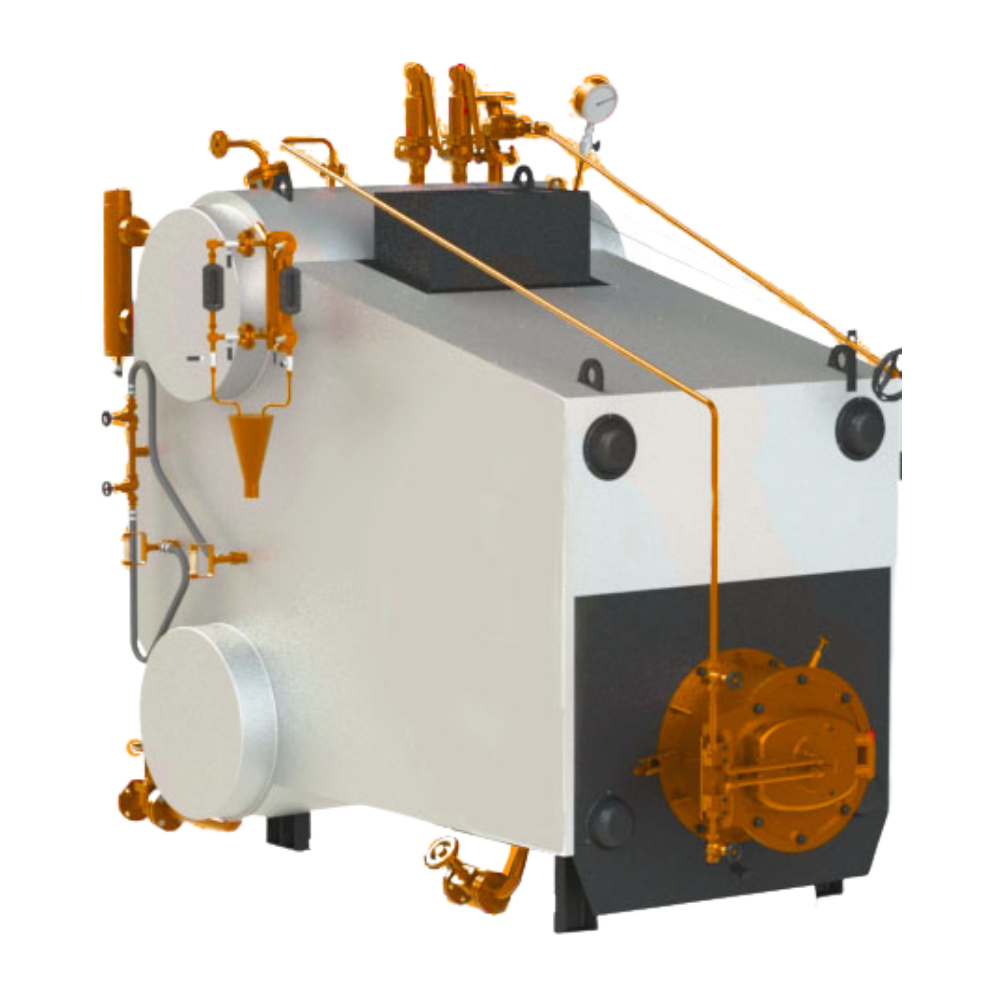

Паровой котел Е-1,0-0,9Р — паровой водотрубный агрегат с естественной циркуляцией, который работает на твердом топливе.
— трубная системы блока котла в изоляции;
— топки;
— вспомогательное тягодутьевое оборудование;
— питательные насосы;
— золоуловитель;
— дымовая труба.
Оснащение
Котельная ячейка состоит из следующих компонентов:— трубная системы блока котла в изоляции;
— топки;
— вспомогательное тягодутьевое оборудование;
— питательные насосы;

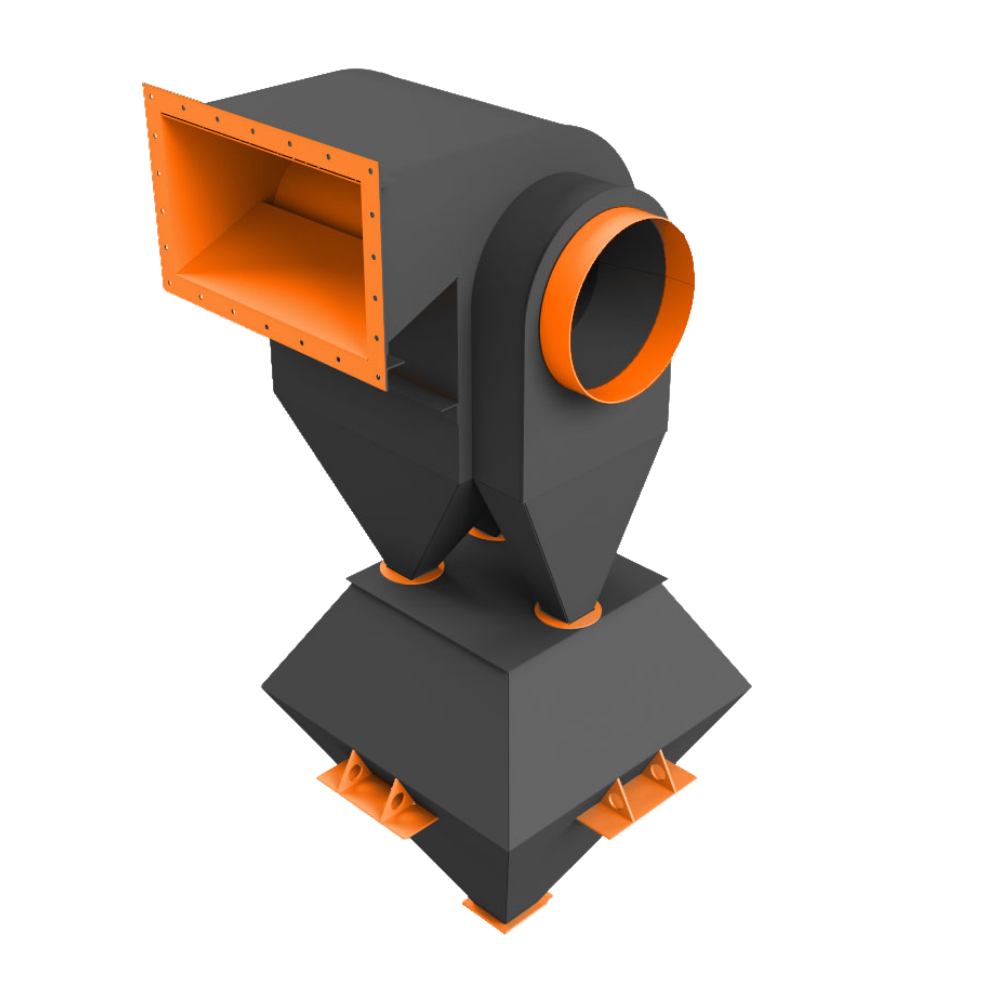

— золоуловитель;
— дымовая труба.
Достоинства
Это оборудование можно установить на общей опорной раме вместе с котлом. Блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположены на одной вертикальной оси и соединенными пучком труб. Котел Е-1,0-0,9Р поставляется одним транспортабельным блоком с предохранительной и запорной арматурой, а также контрольно-измерительными приборами и системой автоматической безопасности. Дополнительно котел может быть оснащен вентилятором ВД-2,7-3000, дымососом Д-3,5-1500, золоуловителем ЗУ-1-1 и комплектом автоматики твердотопливных котлов Е, ДСЕ с ручной топкой.Характеристики
Наименование | Значение |
---|---|
Тип котла | Паровой |
Вид расчетного топлива | Каменный уголь, Бурый уголь |
Паропроизводительность, т/ч | 1,0 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 0,8 (8,0) |
Температура пара на выходе, °С | насыщ. 170 |
Температура питательной воды, °С | 50 |
Расчетный КПД (топливо №1), % | 81 |
Расчетный КПД (топливо №2), % | 81 |
Габариты транспортабельного блока, LxBxH, мм | 3400х1790х2650 |
Габариты компоновки, LxBxH, мм | 3400х1790х2700 |
Масса котла без топки (транспортабельного блока котла), кг | 3287 |
Масса котла без топки (в объеме заводской поставки), кг | 3395 |
Вид поставки | В сборе |
Срок изготовления, дней | 20 |
Расход расчетного топлива (топливо №1, кг/ч) | 150 |
Расход расчетного топлива (топливо №2), кг/ч | 219 |

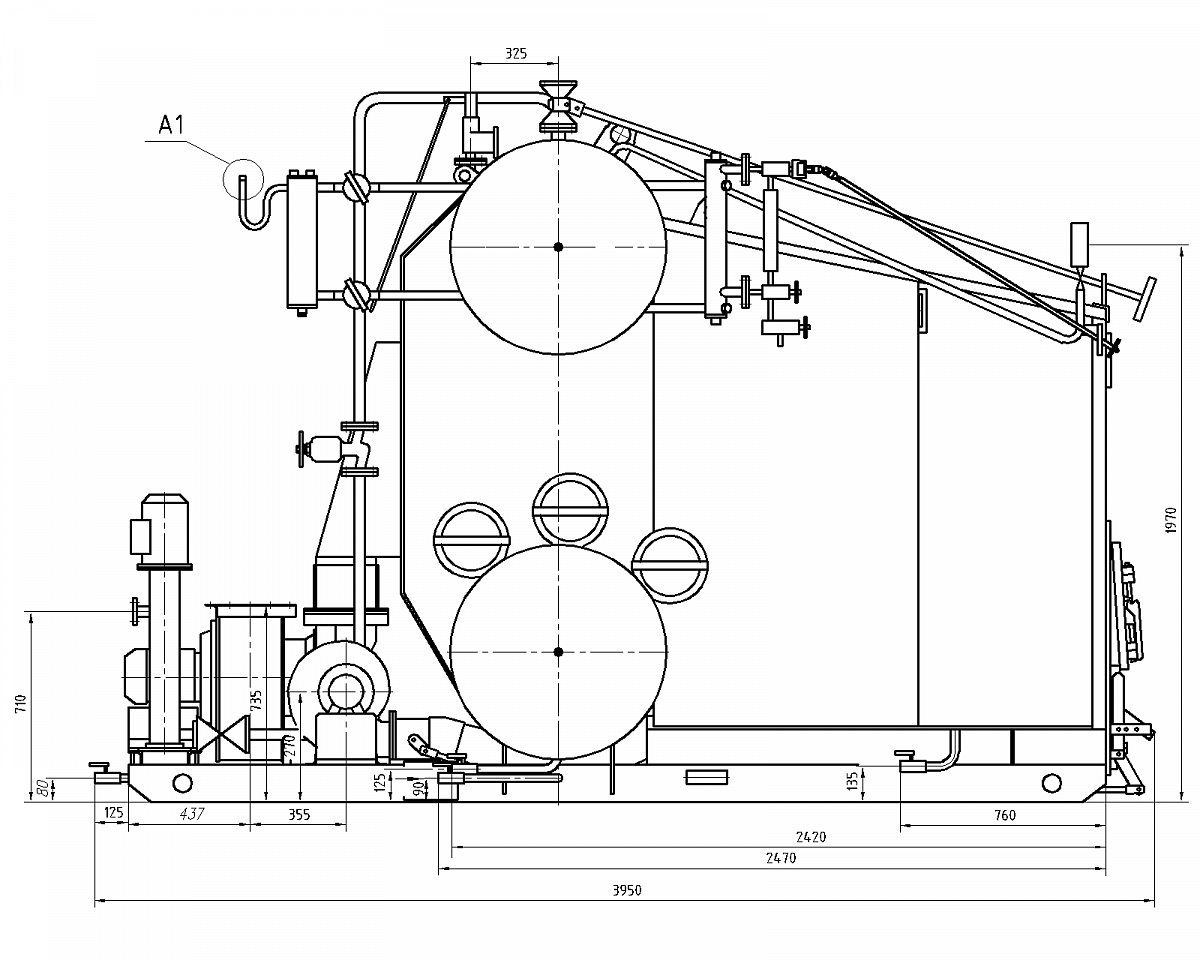

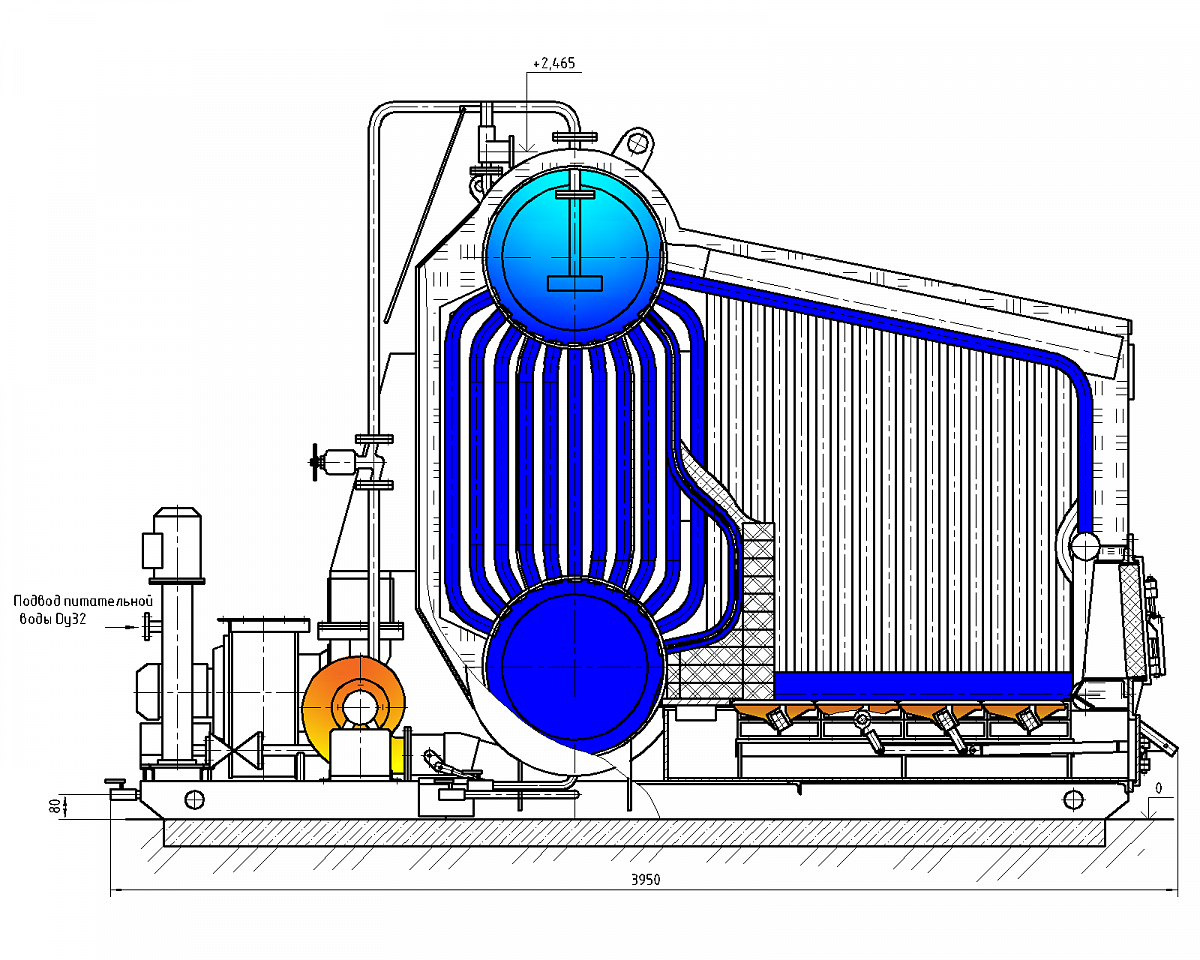

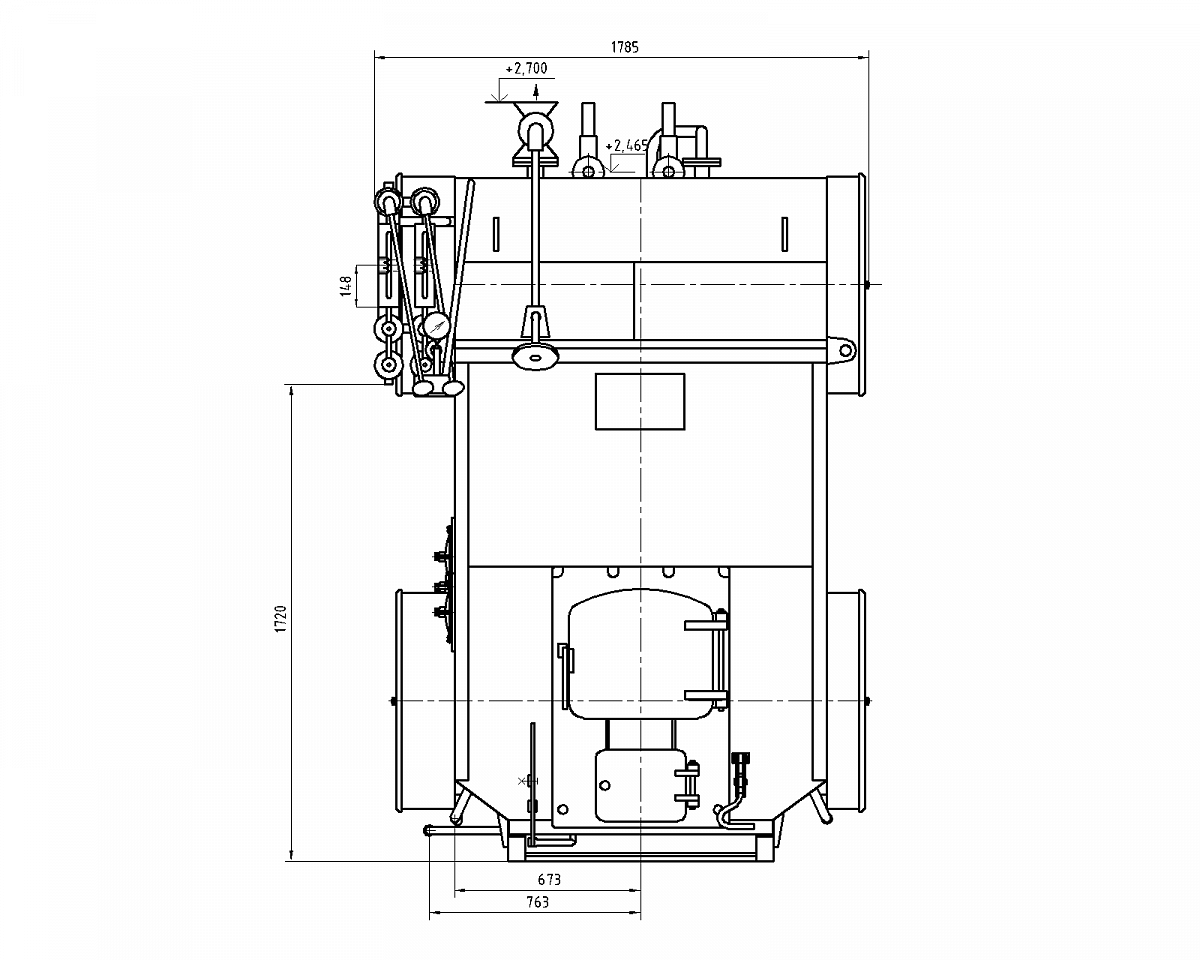

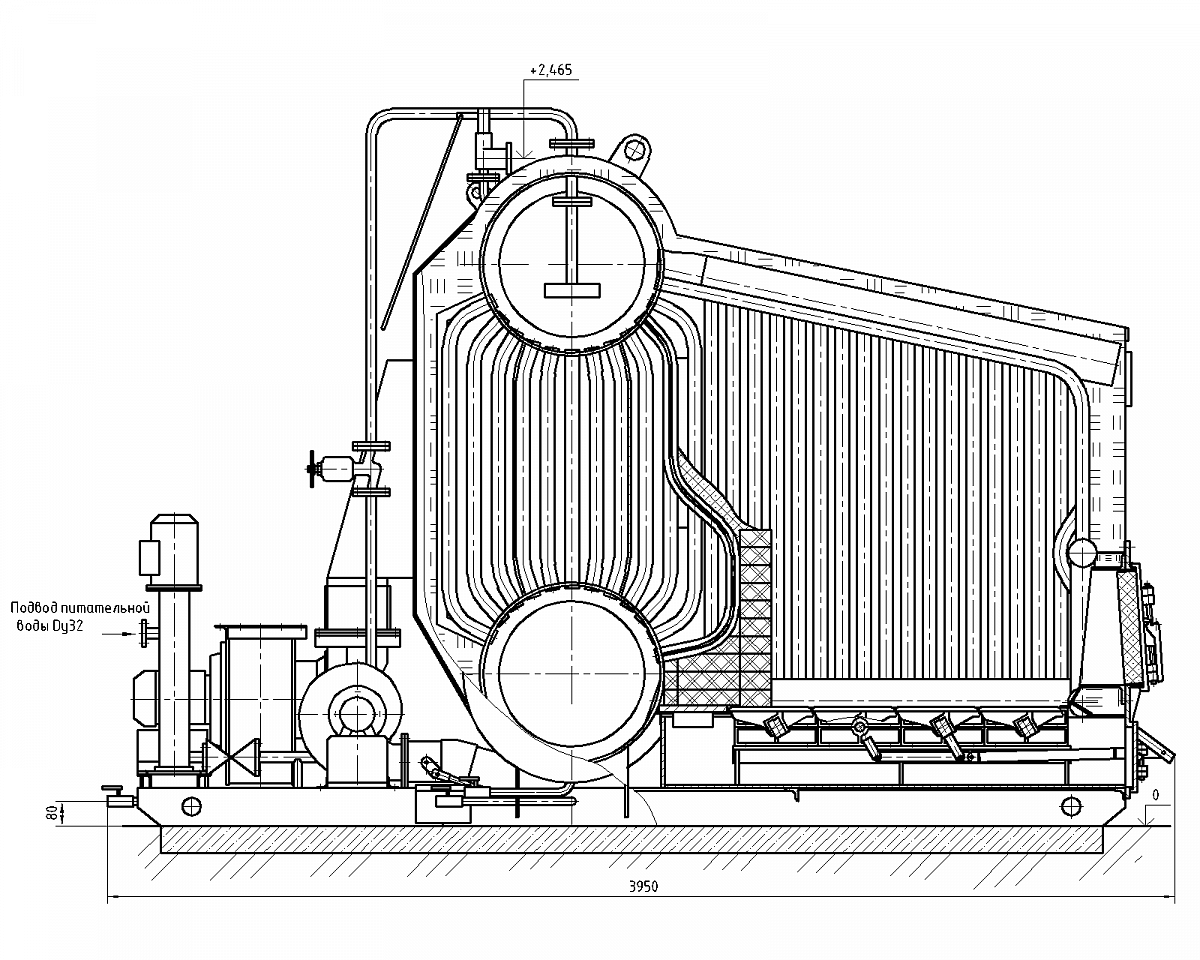

Чертежи
Галерея
Комплектация
-
Блок парового котла Е-1,0-0,9Р
- ✔ Барабан верхний котла Е-1,0-0,9Р (Е-1,0-0,9Р)
- ✔ Барабан нижний котла Е-1,0-0,9Р (Е-1,0-0,9Р)
- ✔ Поверхности нагрева
- ✔ Трубная система котла Е-1,0-0,9Р (Е-1,0-0,9Р):
- Экранные трубы Е-1,0-0,9Р (Е-1,0-0,9Р)
- Конвективные (кипятильные) трубы / Конвективный пучок Е-1,0-0,9Р (Е-1,0-0,9Р)
-
Арматура и водоуказательные приборы к котлу Е-1,0-0,9Р (Е-1,0-0,9Р):
Клапан запорный фланцевый из ковкого чугуна Ду32 Pу16 (15кч19п2) ТУ 3732-002-00218137-95 - 1 шт
Клапан обратный Ду32 Ру25 16кч9п ТУ 26-07-1443-87 - 1 шт
Кран шаровой муфтовый Ду20 Ру16 Сталь 20 - 4 шт
Ящик с мелкими деталями (Е-1,0-0,9Р) - 1 шт
Вентилятор ВД-2.7-3000 - 1 шт
Дымосос Д-3,5М - 1 шт
Клапан предохранительный Ду25 Ру10 Б 2605 / Б 2103 ТУ 24.155-98 - 2 шт
Колонка уровнемерная - 1 шт
Насос ЦНСг 2/100-5 ТУ 426-АО-40\10-065-93 - 1 шт
Указатель уровня Dy10 Py25 - 2 шт
Фланец - 2 шт
Ящик с мелкими деталями (Е-1,0-0,9Р) - 1 шт
-
Дополнительная комплектация:
- Блок котла в обшивке и изоляции
- Топка ручная встроенная в блок котла
- Насос ЦНС-2-100
