Паровой котел ДКВр-6,5-13-250С(ТЛЗ) (Е-6,5-1,4-250Р)

Котел ДКВр-6,5-13-250С(ТЛЗ) (Е-6,5-1,4-250Р) — паровой водотрубный агрегат с естественной циркуляцией, работающий на твердом топливе.

Устройство

Котел оборудован одноступенчатой системой испарения и включает в себя следующие компоненты:
 — два продольно расположенных барабана: верхний и нижний;
 — конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;
 — экранированная топочная камера.

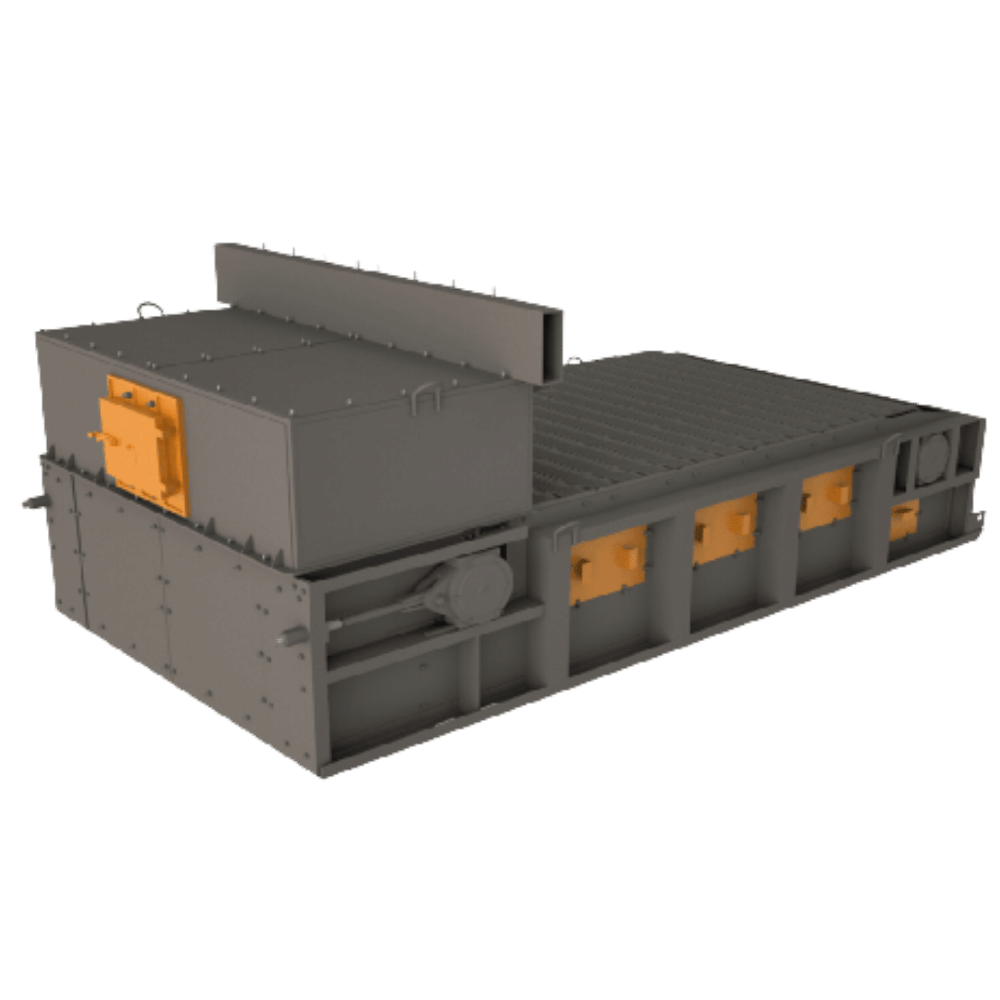

Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется токами ТЛЗМ 2-2,7/3,0. Котел ДКВр-6,5-13-250С(ТЛЗ) также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. ДКВр может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок).

Оснащение

Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы. Изоляционные и обмуровочные материалы не входят в комплект поставки. Для полноценного функционирования котельных с котлами ДКВр-6,5-13-250С(ТЛЗ) (Е-6,5-1,4-250Р) подходит следующее оборудование:
 — вентилятор ВДН-9-1000;
 — дымосос ДН-9-1500;
 — блочные водоподготовительные установки ВПУ;
 — фильтры для осветления и умягчения воды ФОВ и ФиПА;
 — термические деаэраторы типа ДА;
 — теплообменные устройства;
 — насосы;
 — комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
