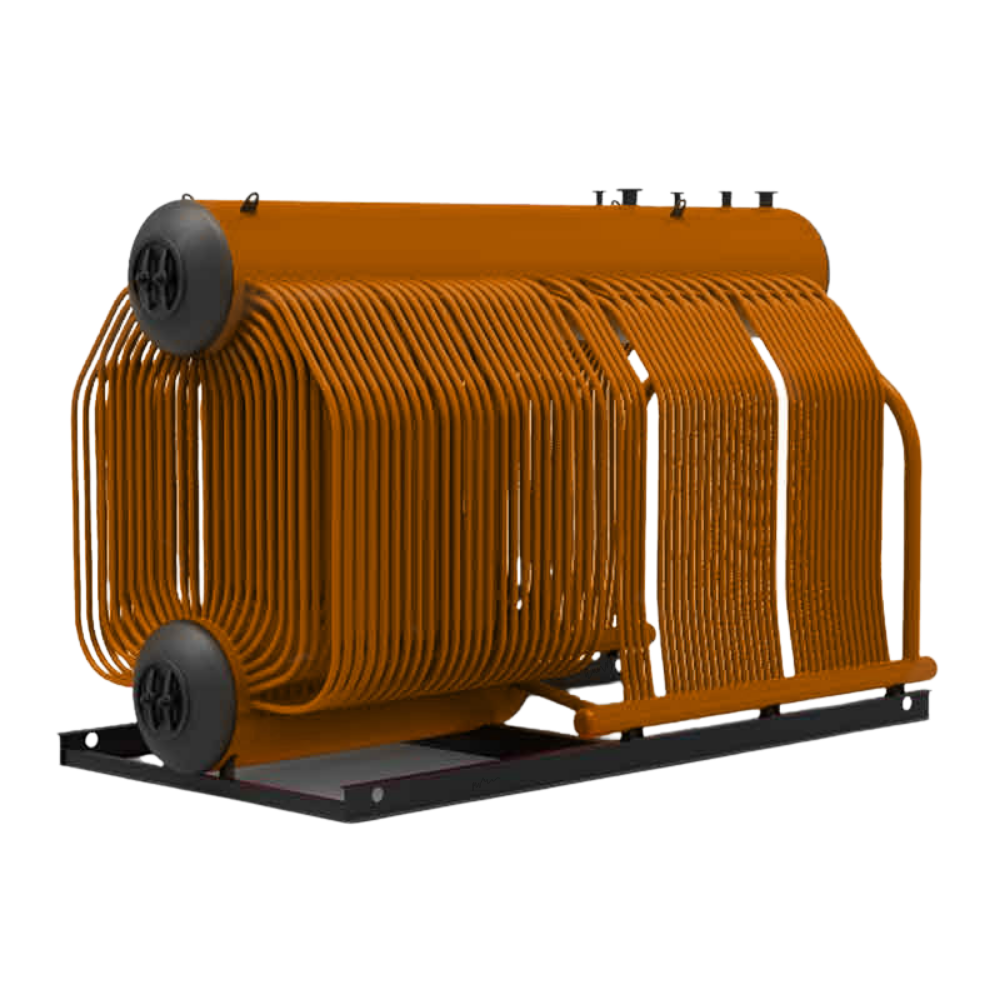

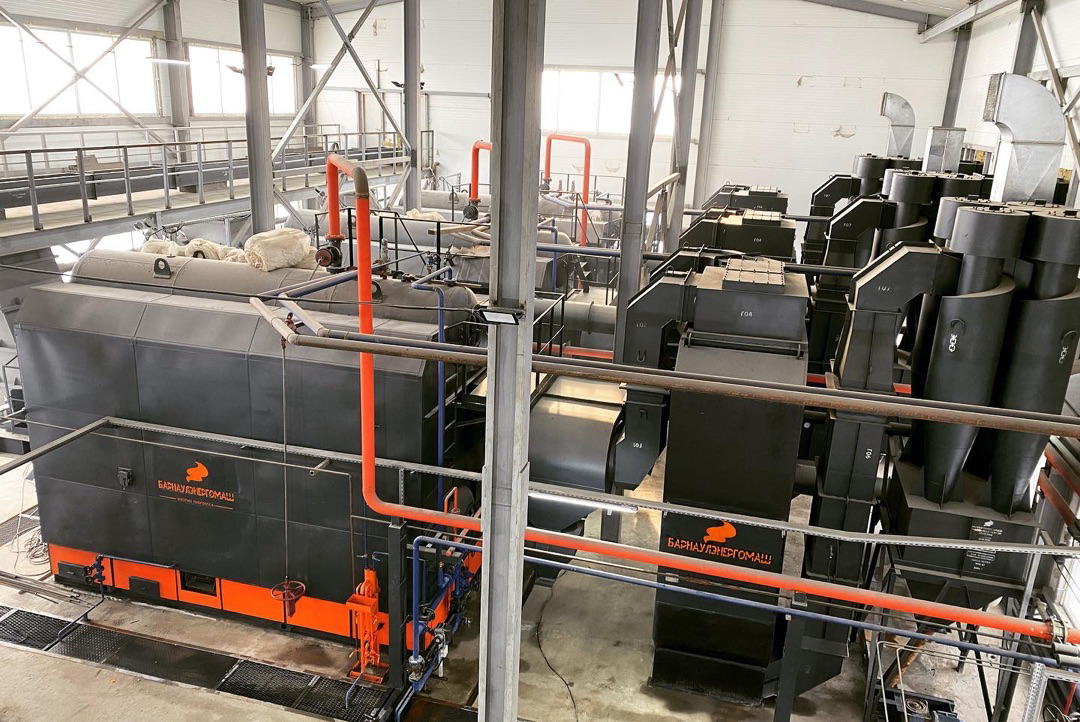

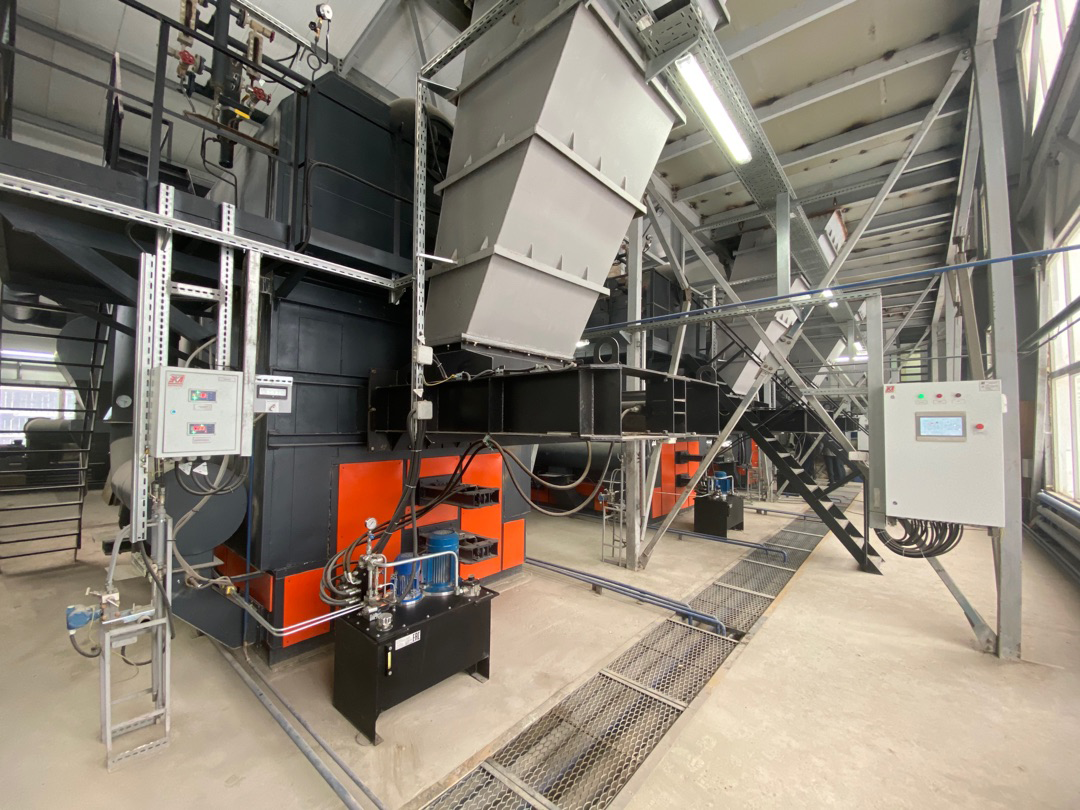

Паровой котел ДКВр-10,0-13КШ (Е-10-1,4Д)
-
Паропроизводительность10 т/ч
-
Давление1,3 МП
-
Мощность8,598 Гкал/ч
-
Вид топливаФрезерный торф
Котел ДКВр-10,0-13КШ (Е-10-1,4Д) — паровой водотрубный агрегат с естественной циркуляцией, работающий на фрезерном торфе.
— два продольно расположенных барабана: верхний и нижний;
— конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;
— экранированная топочная камера.
Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется топка системы Шершнева. Котел ДКВр-10,0-13КШ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. Этот котел является нетранспортабельными и поставляется россыпью(узлов, пакетов, связок).
— вентилятор типа ВДН;
— дымосос типа ДН;
— блочные водоподготовительные установки ВПУ;
— фильтры для осветления и умягчения воды ФОВ и ФиПА;
— термические деаэраторы типа ДА;
— теплообменные устройства;
— насосы;
— комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
Устройство
Котел оборудован одноступенчатой системой испарения и включает в себя следующие компоненты:— два продольно расположенных барабана: верхний и нижний;
— конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;
— экранированная топочная камера.
Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется топка системы Шершнева. Котел ДКВр-10,0-13КШ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. Этот котел является нетранспортабельными и поставляется россыпью(узлов, пакетов, связок).
Оснащение
Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы. Изоляционные и обмуровочные материалы не входят в комплект поставки. Для полноценного функционирования котельных с котлами ДКВр-10,0-13КШ (Е-10-1,4Д) подходит следующее оборудование:— вентилятор типа ВДН;
— дымосос типа ДН;
— блочные водоподготовительные установки ВПУ;
— фильтры для осветления и умягчения воды ФОВ и ФиПА;
— термические деаэраторы типа ДА;
— теплообменные устройства;
— насосы;
— комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
Наименование | Значение |
---|---|
Тип котла | Паровой |
Вид расчетного топлива | Array |
Паропроизводительность, т/ч | 10,0 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
Температура пара на выходе, °С | насыщ. 194 |
Температура питательной воды, °С | 100 |
Расчетный КПД (топливо №1), % | 76 |
Габариты транспортабельного блока, LxBxH, мм | россыпью |
Габариты компоновки, LxBxH, мм | 10760х5830х10385 |
Масса котла без топки (в объеме заводской поставки), кг | 17828 |
Вид поставки | Россыпью |
Расход расчетного топлива (топливо №1), кг/ч | 3355 |
Чертежи отсутствуют.
-
