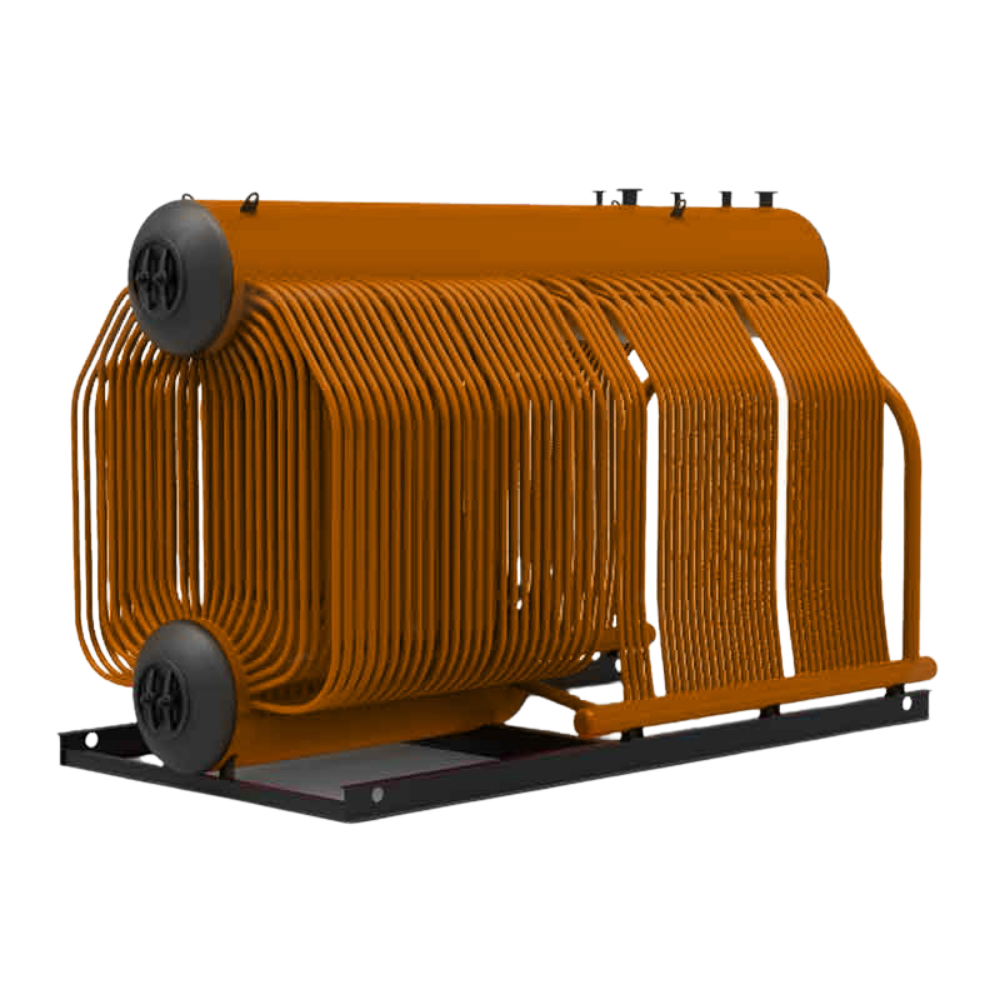

Паровой котел ДКВр-10-23-370ГМ (Е-10-2,4-370ГМ)

Котел ДКВр-10-23-370ГМ (Е-10-2,4-370ГМ) — паровой водотрубный агрегат с естественной циркуляцией, работающий на газу и жидком топливе. Котел оборудован одноступенчатой системой испарения и включает в себя следующие компоненты: — два продольно расположенных барабана: верхний и нижний; — конвективный пучок, образованный кипятильными трубами, соединяющими барабаны; — экранированная топочная камера. Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется газомазутными горелками ГМГ-4,0. Котел ДКВр-10-23-370ГМ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. ДКВр может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок). Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы. Изоляционные и обмуровочные материалы не входят в комплект поставки. Для полноценного функционирования котельных с котлами ДКВр-10-23-370ГМ (Е-10-2,4-370ГМ) подходит следующее оборудование: — вентилятор ВДН-11,2-1000; — дымосос Д-12-1000; — блочные водоподготовительные установки ВПУ; — фильтры для осветления и умягчения воды ФОВ и ФиПА; — термические деаэраторы типа ДА; — теплообменные устройства; — насосы; — комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
