Паровой котел ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)

Паровой котел ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
  • Паропроизводительность
    10 т/ч
  • Давление
    1,3 МП
  • Мощность
    8,598 Гкал/ч
  • Вид топлива
    Газ; Жидкое топливо
Скачать опросный лист Добавить в заказ Запросить стоимость
С этим товаром покупают

Описание

Котел ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ) — паровой водотрубный агрегат с естественной циркуляцией, работающий на газу и жидком топливе.

Устройство

Котел оборудован одноступенчатой системой испарения и включает в себя следующие компоненты:
 — два продольно расположенных барабана: верхний и нижний;
 — конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;

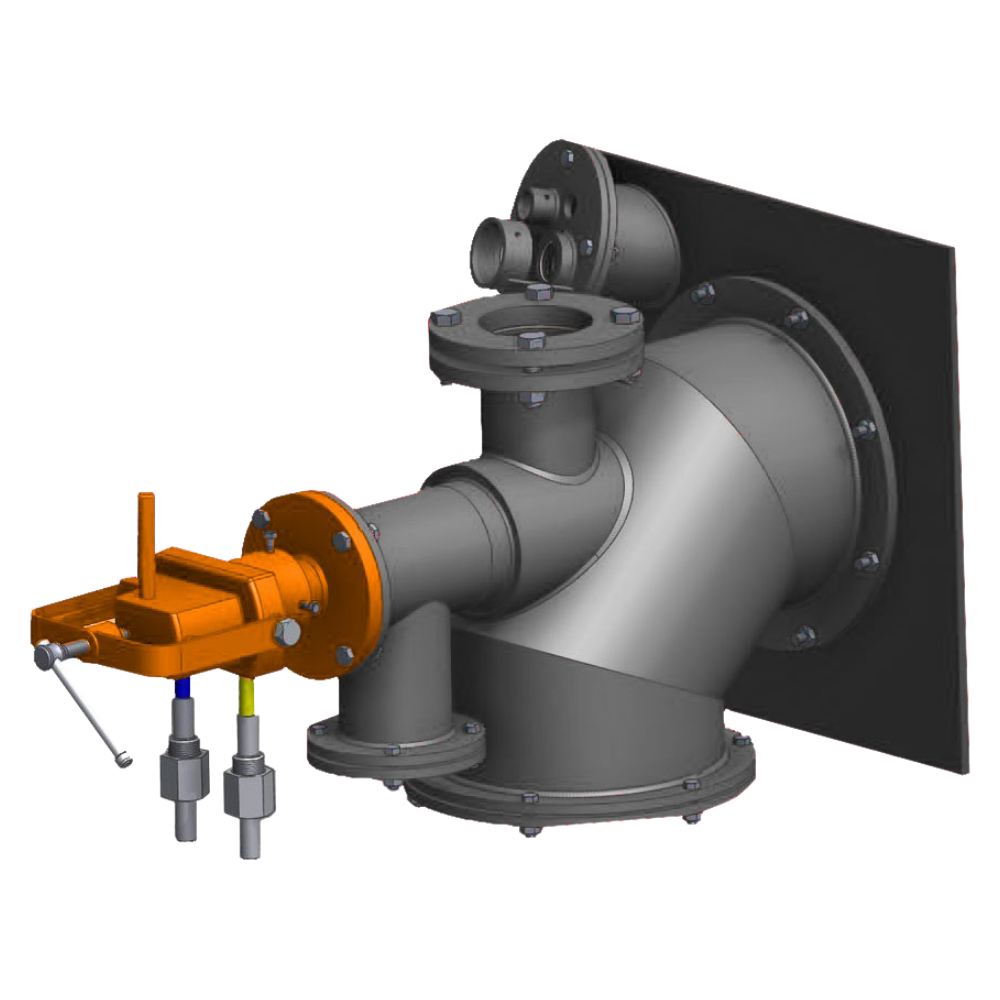

 — экранированная топочная камера. Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется газомазутными горелками ГМГ-4,0. Котел ДКВр-10-13-250ГМ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. ДКВр может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок).

Оснащение

Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы. Изоляционные и обмуровочные материалы не входят в комплект поставки. Для полноценного функционирования котельных с котлами ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ) подходит следующее оборудование:
 — вентилятор ВДН-11,2-1000;
 — дымосос Д-12-1000;
 — блочные водоподготовительные установки ВПУ;
 — фильтры для осветления и умягчения воды ФОВ и ФиПА;
 — термические деаэраторы типа ДА;
 — теплообменные устройства;
 — насосы;
 — комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.

Характеристики

Наименование Значение
Тип котла Паровой
Вид расчетного топлива Газ, Жидкое топливо
Паропроизводительность, т/ч 10
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,3(13,0)
Температура пара на выходе, °С насыщ. 250
Температура питательной воды, °С 100
Расчетный КПД (топливо №1), % 87
Габариты компоновки, LxBxH, мм 8850х5830х7100
Масса котла без топки (в объеме заводской поставки), кг 15420
Вид поставки Россыпью
Срок изготовления, дней 30
Расход расчетного топлива (топливо №2), кг/ч 747
Расход расчетного топлива (топливо №1) , кг/ч 786

Чертежи

Чертежи отсутствуют.

Галерея

Комплектация

  • Блок парового котла ДКВр-10-13-250ГМ
    • ✔ Барабан верхний котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • ✔ Барабан нижний котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • ✔ Поверхности нагрева
    • ✔ Трубная система котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ):
    • Экранные трубы ДКВр-10-13-250ГМ (фронтовой, задний и боковой экраны)
    • Конвективные (кипятильные) трубы / Конвективный пучок ДКВр-10-13-250ГМ
    • Опускные и перепускные трубы ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • Верхний коллектор ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • Нижний коллектор ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • Пароперегреватель котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
  • Арматура и водоуказательные приборы к котлу ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
  • Фланец с патрубком - 1 шт
  • Клапан запорный Dy20 Py25 - 16 шт
  • Клапан (вентиль) Ду50 Pу40 15с22нж - 3 шт
  • Клапан Ду50 Ру16 КРП-50М - 1 шт
  • Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт
  • Клапан обратный поворотный Ду50 Ру40 19с53нж КОП 50-40 - 2 шт
  • Кран шаровой фланцевый Ду125 Ру25 КШЗ РФУС - 1 шт
  • Крепеж в упаковке - 1 шт
  • Указатель уровня Dy10 Py25 - 2 шт
  • Сопло - 1 шт
  • Накладка силовая с петлей крепления - 4 шт
  • Опора для ГУВ - 1 шт
  • Клапан предохранительный Dy50 Py40 (dс=48) - 2 шт
  • Трубка манометра - 1 шт
  • Трубка манометра - 1 шт
  • Стрелка указателя уровня - 2 шт
  • Клапан трехходовой Dy10 Рy40 - 2 шт
  • Манометр МП4-У У2-2,5МПа-1,5 - 1 шт
  • Манометр МП3-У У2-25 кгс/см2-1,5 - 1 шт
  • Гильза с фланцем - 1 шт
  • Крышка - 4 шт
  • Стопор - 4 шт
  • Прокладка - 4 шт
  • Патрон - 4 шт
  • Дополнительная комплектация:
    • Блок котла (в сборе или россыпью) - 1шт.
    • Лестницы и площадки - 1 компл.
    • Автоматика для котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
  • Прочие изделия:
    • Лестница котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • Лаз для котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • Люк для котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • Люк обдувочный (лючок для обдувки) для котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)
    • Аппарат обдувочный для котла ДКВр-10-13-250ГМ (Е-10-1,4-250ГМ)

    • Дополнительные услуги

    1. Проектирование объектов теплоэнергетики
    2. Разработка, конструирование и изготовление оборудования под индивидуальные требования заказчика
    3. Монтаж котельного оборудования
    4. Пуско-наладка котельных установок
    5. Обучение персонала котельной
    6. Разработка и выдача режимных карт
    7. Сервисное обслуживание
