Паровой котел ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)

Паровой котел ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)

Паропроизводительность

6,5 т/ч
Давление

2,3 МП
Мощность

5,589 Гкал/ч
Вид топлива

Газ; Жидкое топливо

Скачать опросный лист Добавить в заказ Запросить стоимость

С этим товаром покупают

Описание

Котел ДЕ-6,5-24-250ГМ-О — это паровой водотрубный агрегат с естественной циркуляцией, работающий на жидком топливе и природном газе.

Устройство

Котельная ячейка котла состоит из следующих компонентов:

трубной системы блока котла в изоляции

горелки

вспомогательного тягодутьевого оборудования

питательных насосов

золоуловителя

дымовой трубы

Конвективная поверхность образована верхним и нижним барабаном котла, расположенными на одной вертикальной оси и соединенными пучком труб. Система сжигания топочного мазута и природного газа осуществляется с применением газомазутной горелки ГМ.

Оснащение

Поставка котла ДЕ-6,5-24-250ГМ-О поставляется с предохранительной и запорной арматурой, а также контрольно-измерительными приборами. Этот котел поставляется в виде одного транспортабельного блока.
Для обеспечения надежной и эффективной работы, котельные, оснащенные котлами ДЕ-6,5-24-250ГМ-О, дополняются:

вентиляторами ВДН-9-1000

дымососами ДН-11,2-1000

блочными водоподготовительными установками ВПУ

фильтрами для очистки и умягчения воды

термическими деаэраторами типа ДА

теплообменными устройствами

экономайзерами стальными БВЭС-II-2 или чугунными ЭБ-2-142

насосами и комплектами автоматики с системой управления и безопасности газомазутных котлов ДЕ, ДКВр, КЕ, ДСЕ

Купить паровой котел ДЕ-6,5-24-250ГМ-О

Точную стоимость оборудования вы можете уточнить у нашего менеджера.

Купить паровой котел ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ) можно одним из следующих способов:

1. Заполнить заявку на сайте и дождаться звонка менеджера

2. Позвонить по номеру 8-800-550-57-70

3. Написать на электронную почту

Характеристики

Наименование	Значение
Тип котла	Паровой
Вид расчетного топлива	Газ, Жидкое топливо
Паропроизводительность, т/ч	6.5
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)	1,3(13,0)
Температура пара на выходе, °С	насыщ. 250
Температура питательной воды, °С	100
Расчетный КПД (топливо №1), %	92
Расход расчетного топлива (топливо №1) , м3/ч	488
Габариты транспортабельного блока, LxBxH, мм	4280х2920х4028
Габариты компоновки, LxBxH, мм	4800х4050х5050
Масса котла без топки (транспортабельного блока котла), кг	15500
Масса котла без топки (в объеме заводской поставки), кг	16630
Вид поставки	В сборе
Срок изготовления, дней	30

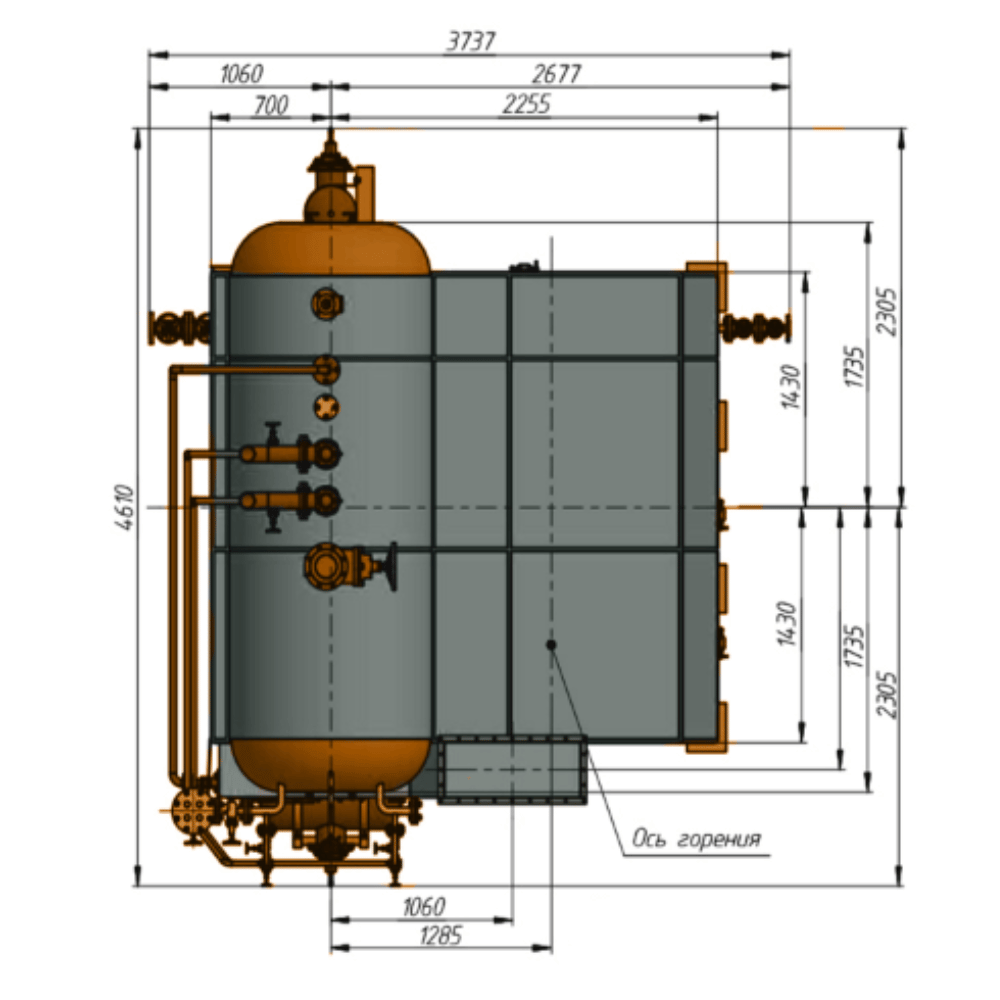

Чертежи

obshhie-vidy-parovogo-kotla-de-65.pdf

Галерея

Комплектация

Блок парового котла ДЕ-6,5-24-250ГМ-О
- ✔ Барабан верхний котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- ✔ Барабан нижний котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- ✔ Поверхности нагрева
- ✔ Трубная система котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ):
- Экранные трубы ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- Конвективные (кипятильные) трубы / Конвективный пучок ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- Пароперегреватель котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
Прочие изделия
- Лестница котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- Люк для котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- Перегородка для котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- Парасепарационное устройство для котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- Аппарат обдувки для котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
Дополнительная комплектация:
- Блок котла в сборе (в обшивке и изоляции) - 1шт
- Лестницы и площадки - 1 компл.
- Горелки ГМГ-4,5 - 2 шт
- Автоматика для котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
- Арматура для котла ДЕ-6,5-24-250ГМ-О (Е-6,5-2,4-250ГМ)
