БИОбойлер САЭМ
Котлы серии ДЕ

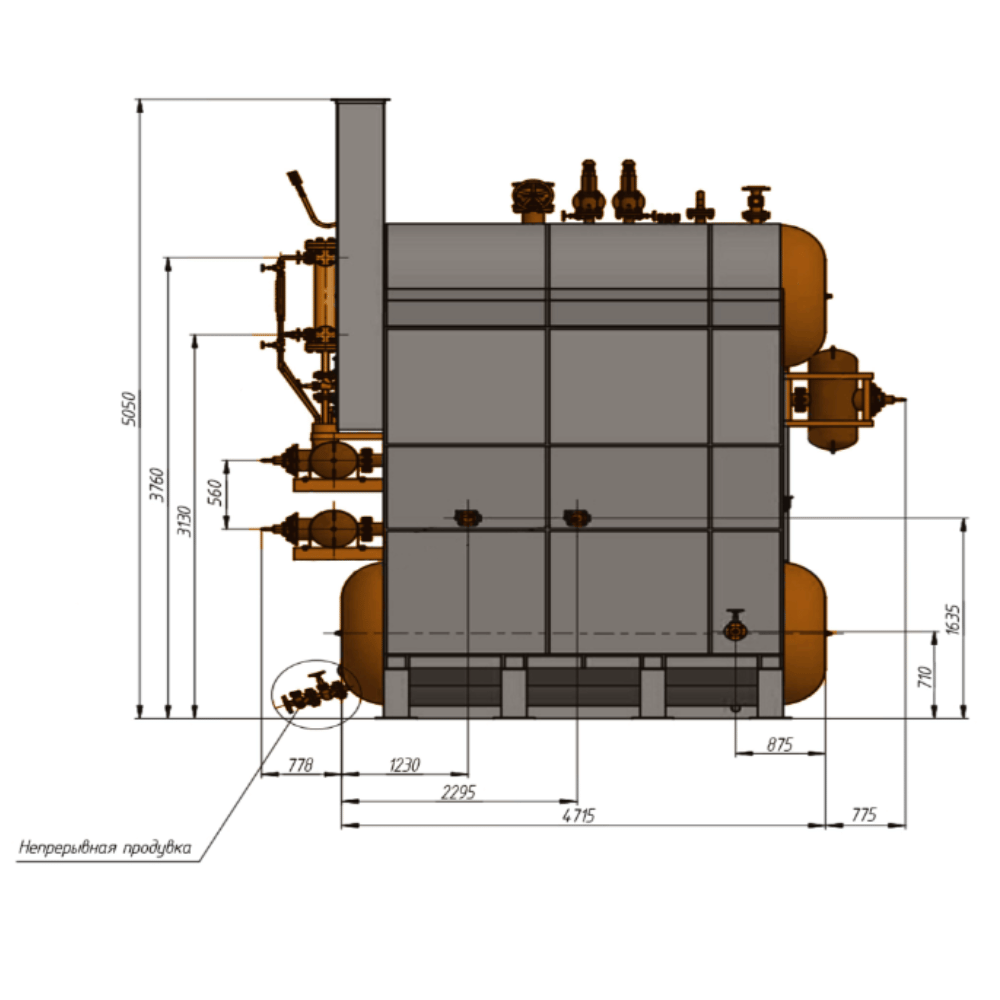

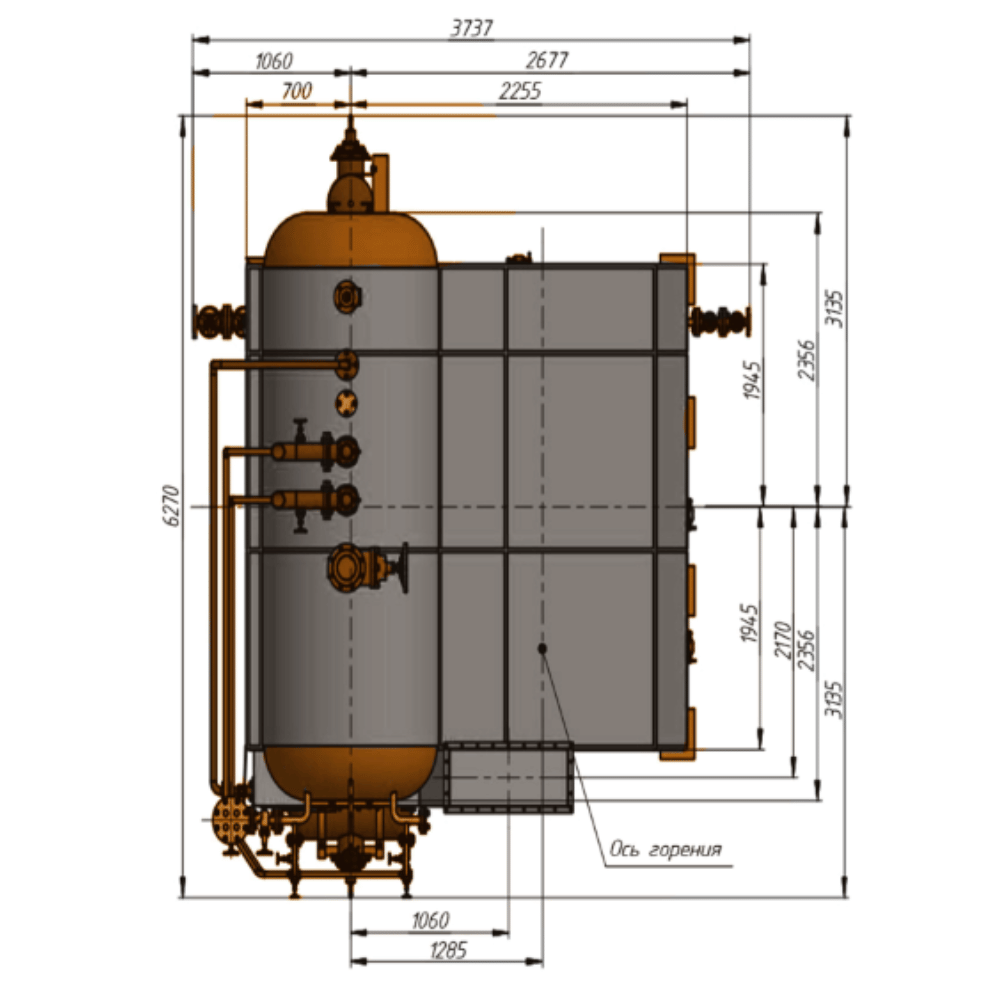

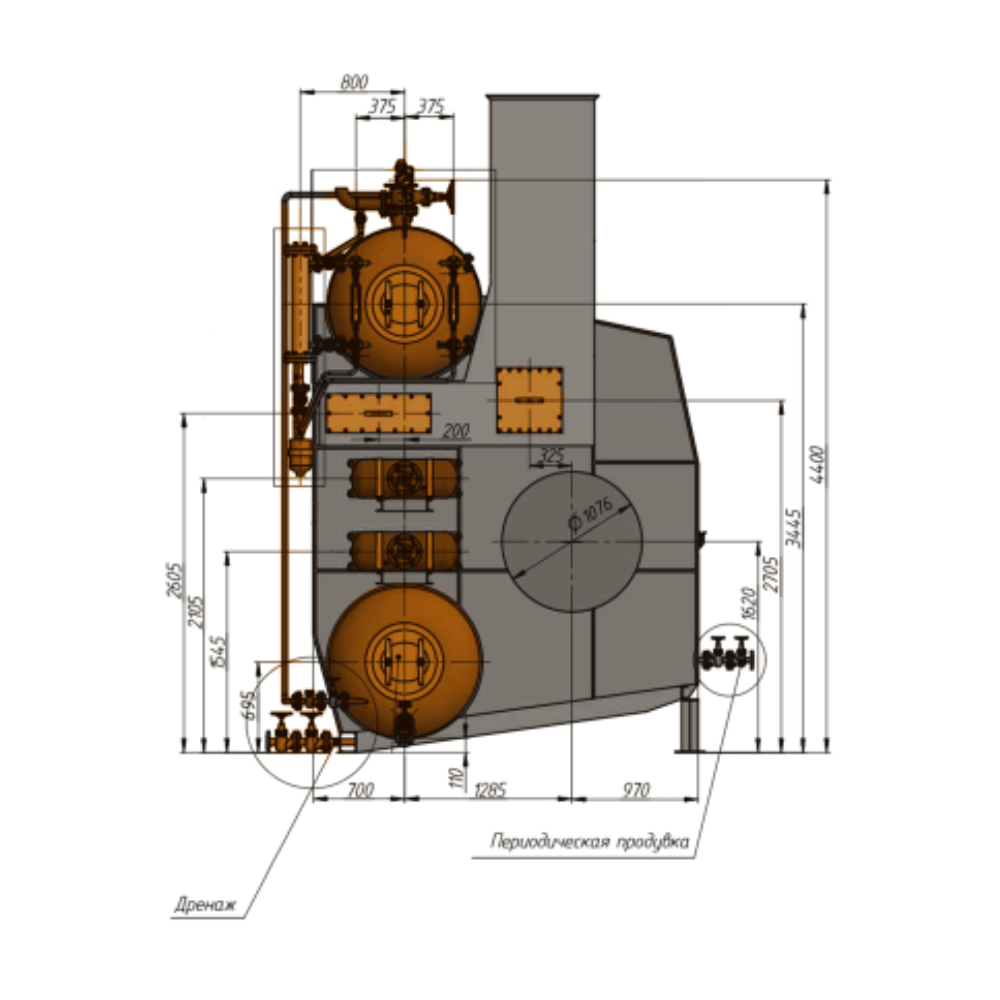

Паровой котел ДЕ-40-14ГМ (Е-40-1,4ГМ)

Паровой котел ДЕ-40-14ГМ (Е-40-1,4ГМ)
Паровой котел ДЕ-40-14ГМ (Е-40-1,4ГМ)
Паровой котел ДЕ-40-14ГМ (Е-40-1,4ГМ)
Паровой котел ДЕ-40-14ГМ (Е-40-1,4ГМ)
  • Паропроизводительность
    40 т/ч
  • Давление
    1,3 МП
  • Мощность
    34,394 Гкал/ч
  • Вид топлива
    Газ; Жидкое топливо
Скачать опросный лист Добавить в заказ Запросить стоимость

Описание

Котел ДЕ-40-14ГМ — это паровой водотрубный агрегат с естественной циркуляцией, работающий на жидком топливе и природном газе.

Устройство

Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, горелки, а также вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Конвективная поверхность образована верхним и нижним барабаном котла, расположенными на одной вертикальной оси и соединенными пучком труб. Система сжигания топочного мазута и природного газа осуществляется с применением газомазутной горелки ГМ.

Оснащение

Поставка котла ДЕ-40-14ГМ поставляется с предохранительной и запорной арматурой, а также контрольно-измерительными приборами. Этот котел поставляется в виде одного транспортабельного блока. Для обеспечения надежной и эффективной работы, котельные, оснащенные котлами ДЕ-40-14ГМ, дополняются вентиляторами ВДН-8-1000 и дымососами ДН-9-1000, блочными водоподготовительными установками ВПУ, фильтрами для очистки и умягчения воды, термическими деаэраторами типа ДА, теплообменными устройствами, экономайзерами стальными БВЭС-I-2 или чугунными ЭБ-2-94, насосами и комплектами автоматики с системой управления и безопасности газомазутных котлов ДЕ, ДКВр, КЕ, ДСЕ.

Характеристики

Наименование Значение
Тип котла Паровой
Вид расчетного топлива Газ, Жидкое топливо
Паропроизводительность, т/ч 40,0
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,4 (14,0)
Температура пара на выходе, °С насыщ. 194
Габариты компоновки, LxBxH, мм 10700х5050х7490
Масса котла без топки (транспортабельного блока котла), кг 98650
Вид поставки В сборе
Срок изготовления, дней 45
Водяной объем котла, м3 17

Чертежи

Чертежи отсутствуют.

Галерея

Комплектация

  • Блок парового котла ДЕ-25-39ГМ
    • ✔  Барабан верхний котла ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • ✔  Барабан нижний котла ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • ✔  Поверхности нагрева
    • ✔  Трубная система котла ДЕ-25-39ГМ (Е-25-3,9ГМ):
    • Экранные трубы ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • Конвективные (кипятильные) трубы / Конвективный пучок ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • Пароперегреватель котла ДЕ-25-39ГМ (Е-25-3,9ГМ).
  • Арматура и водоуказательные приборы к котлу ДЕ-25-39ГМ (Е-25-3,9ГМ)
  • Вентиль Ду40 Ру40 15с22нж - 7 шт
  • Клапан (вентиль) Ду50 Pу40 15с22нж - 1 шт
  • Клапан (вентиль) Ду80 Ру40 15с22нж - 3 шт
  • Вентиль регулирующий Ду20 Ру380 1032-20-0 - 1 шт
  • Клапан запорный Ду20 Ру380 998-20-0 - 7 шт
  • Клапан запорный Ду10 Ру380 588-10-0 - 1 шт
  • Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт
  • Клапан обратный поворотный Ду80 Ру63 19с38нж - 2 шт
  • Клапан регулирующий поворотного типа Ду80 Ру100 Т-34б - 1 шт
  • Задвижка ЗКЛП Ду150 Ру40 30с915нж - 1 шт
  • Клапан Ду200 Ру100 6С-9-4 - 2 шт
  • Клапан (вентиль) запорный Ду32 Ру100 1с-12-4 - 6 шт
  • Фланец 40а-25 - 13 шт
  • Фланец 50а-(16-25) - 7 шт
  • Фланец 80-25 - 6 шт
  • Фланец 150-25 - 1 шт
  • Крепеж в ящике (ДЕ 25-24-380 ГМ-О) - 1 шт
  • Крышка - 3 шт
  • Гильза - 3 шт
  • Сопло - 1 шт
  • Трубка манометра - 2 шт
  • Накладка силовая с петлей крепления - 3 шт
  • Опора - 1 шт
  • Патрон - 3 шт
  • Указатель уровня Ду20 Ру64 Т-29бм - 2 шт
  • Клапан пружинный предохранительный Ду80 Ру64 Рр18-28 Т-32МС-2 - 2 шт
  • Фланец 150-16 - 2 шт
  • Стопор - 3 шт
  • Прокладка 58Х33 (пост.листом) - 4 шт
  • Прокладка - 2 шт
  • Прокладка - 3 шт
  • Манометр МП4-У У2-4МПа-1,5 - 2 шт
  • Вентиль трехходовой Ду10 Ру140 1093-10-0 - 2 шт
  • Прокладка - 2 шт
  • Дополнительная комплектация:
    • Блок котла в обшивке и изоляции
    • Лестницы и площадки
    • Газоходы от блока котла до экономайзеров
  • Прочие изделия
    • Лестница котла ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • Люк для котла ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • Перегородка для котла ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • Парасепарационное устройство для котла ДЕ-25-39ГМ (Е-25-3,9ГМ)
    • Аппарат обдувки для котла ДЕ-25-39ГМ (Е-25-3,9ГМ)

    • Дополнительные услуги

    1. Проектирование объектов теплоэнергетики
    2. Разработка, конструирование и изготовление оборудования под индивидуальные требования заказчика
    3. Монтаж котельного оборудования
    4. Пуско-наладка котельных установок
    5. Обучение персонала котельной
    6. Разработка и выдача режимных карт
    7. Сервисное обслуживание
