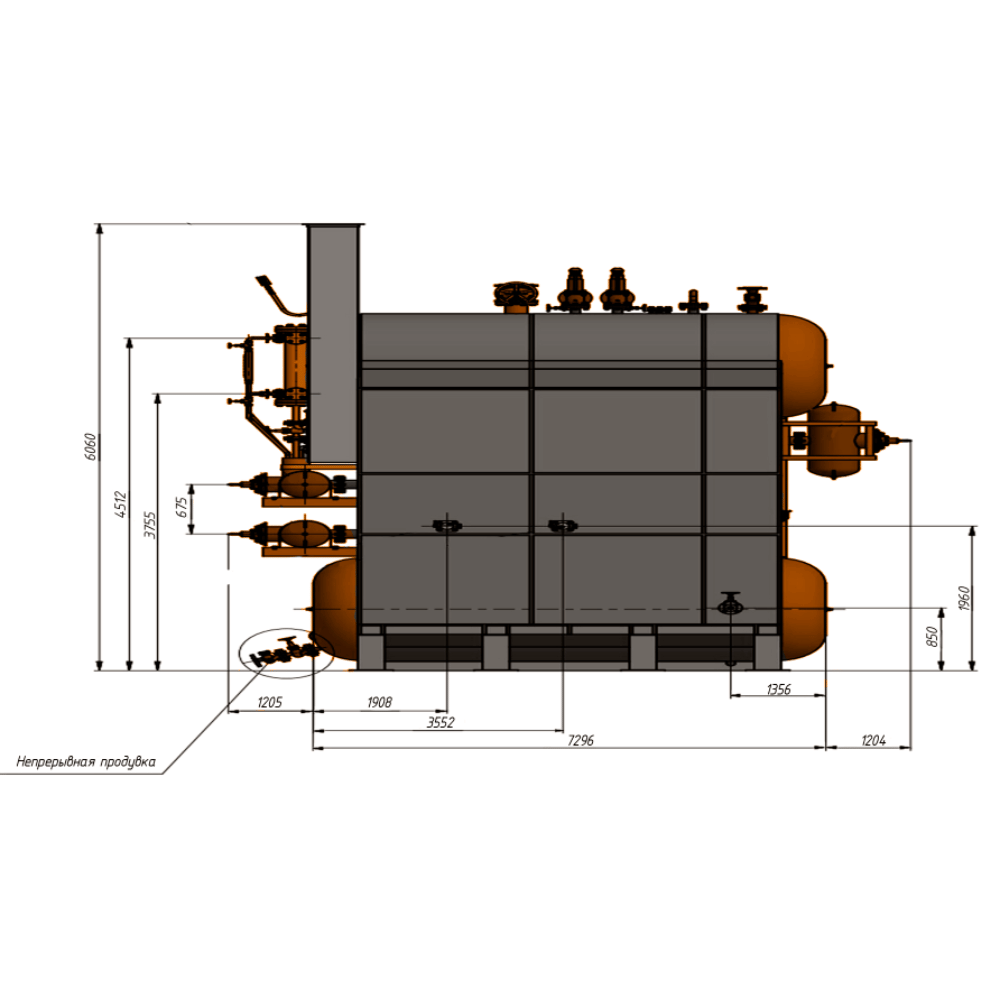

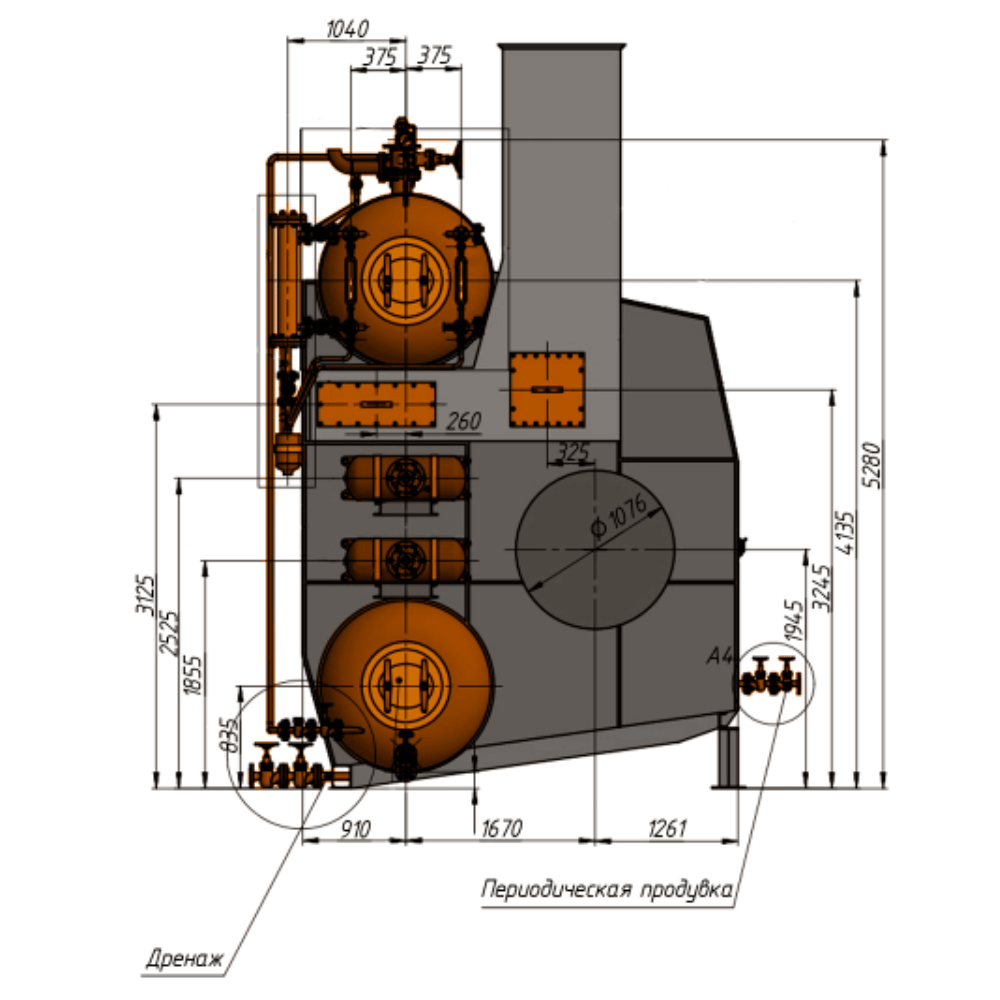

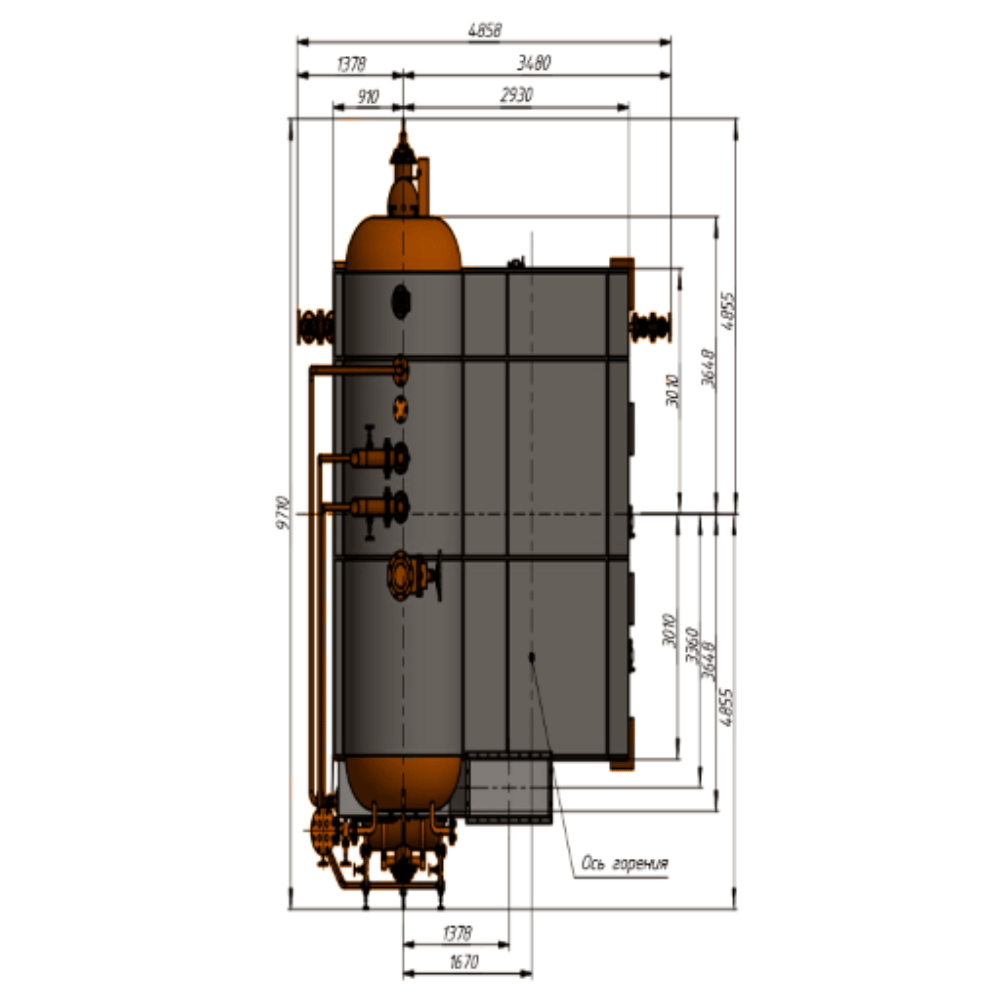

Паровой котел ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
-
Паропроизводительность25 т/ч
-
Давление2,3 МП
-
Мощность21,496 Гкал/ч
-
Вид топливаГаз; Жидкое топливо
Котел ДЕ-25-24-380ГМ-О — это паровой водотрубный агрегат с естественной циркуляцией, работающий на жидком топливе и природном газе.
Устройство
Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, горелки, а также вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Конвективная поверхность образована верхним и нижним барабаном котла, расположенными на одной вертикальной оси и соединенными пучком труб. Система сжигания топочного мазута и природного газа осуществляется с применением газомазутной горелки ГМ.Оснащение

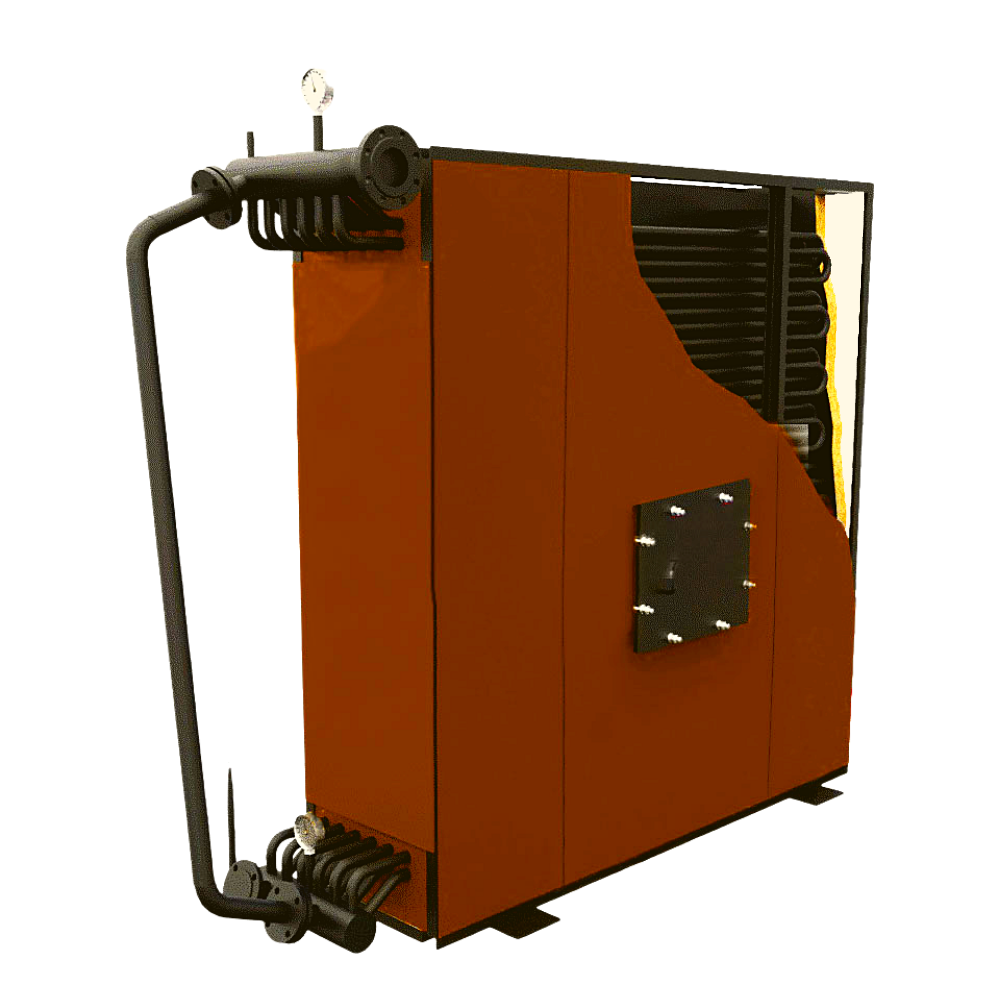

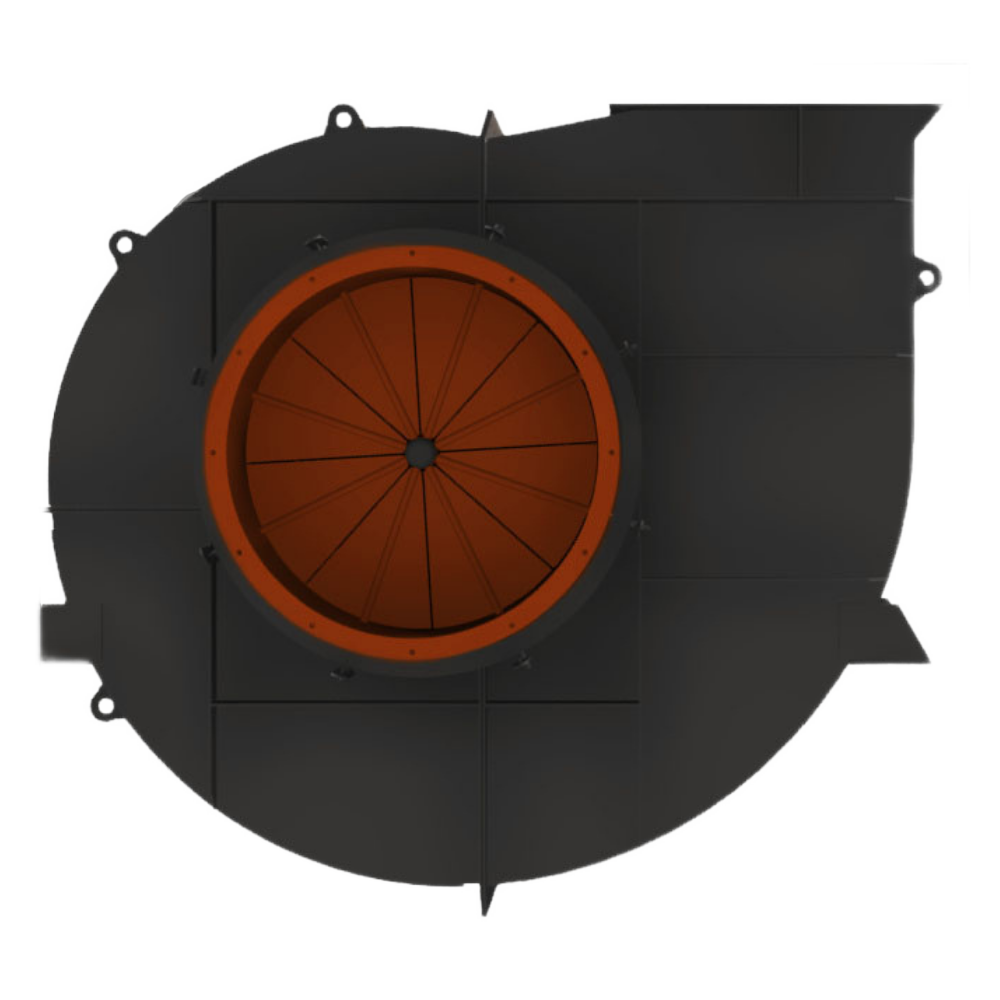

Поставка котла ДЕ-25-24-380ГМ-О поставляется с предохранительной и запорной арматурой, а также контрольно-измерительными приборами. Этот котел поставляется в виде одного транспортабельного блока. Для обеспечения надежной и эффективной работы, котельные, оснащенные котлами ДЕ-25-24-380ГМ-О , дополняются вентиляторами ВДН-11,2-1500 и дымососами ДН-12,5-1500, блочными водоподготовительными установками ВПУ, фильтрами для очистки и умягчения воды, термическими деаэраторами типа ДА, теплообменными устройствами, экономайзерами стальными БВЭС-V-1 или чугунными ЭБ-1-808, насосами и комплектами автоматики с системой управления и безопасности газомазутных котлов ДЕ, ДКВр, КЕ, ДСЕ.| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Array |
| Паропроизводительность, т/ч | 25 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 2,3(23,0) |
| Температура пара на выходе, °С | насыщ. 380 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 91 |
| Расчетный КПД (топливо №2), % | 89 |
| Расход расчетного топлива (топливо №1) , м3/ч | 2126 |
| Расход расчетного топлива (топливо №2), м3/ч | 2008 |
| Габариты транспортабельного блока, LxBxH, мм | 8875х3185х4032 |
| Габариты компоновки, LxBxH, мм | 10095х5240х6117 |
| Масса котла без топки (транспортабельного блока котла), кг | 28230 |
| Масса котла без топки (в объеме заводской поставки), кг | 32760 |
| Вид поставки | В сборе |
| Срок изготовления, дней | 45 |
-
Блок парового котла ДЕ-25-24-380ГМ-О
- ✔ Барабан верхний котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- ✔ Барабан нижний котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- ✔ Поверхности нагрева
- ✔ Трубная система котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ):
- Экранные трубы ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- Конвективные (кипятильные) трубы / Конвективный пучок ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- Пароперегреватель котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ).
-
Арматура и водоуказательные приборы к котлу ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)Вентиль Ду40 Ру40 15с22нж - 7 шт Клапан (вентиль) Ду50 Pу40 15с22нж - 1 шт Клапан (вентиль) Ду80 Ру40 15с22нж - 3 шт Вентиль регулирующий Ду20 Ру380 1032-20-0 - 1 шт Клапан запорный Ду20 Ру380 998-20-0 - 7 шт Клапан запорный Ду10 Ру380 588-10-0 - 1 шт Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт Клапан обратный поворотный Ду80 Ру63 19с38нж - 2 шт Клапан регулирующий поворотного типа Ду80 Ру100 Т-34б - 1 шт Задвижка ЗКЛП Ду150 Ру40 30с915нж - 1 шт Клапан Ду200 Ру100 6С-9-4 - 2 шт Клапан (вентиль) запорный Ду32 Ру100 1с-12-4 - 6 шт Фланец 40а-25 - 13 шт Фланец 50а-(16-25) - 7 шт Фланец 80-25 - 6 шт Фланец 150-25 - 1 шт Крепеж в ящике (ДЕ 25-24-380 ГМ-О) - 1 шт Крышка - 3 шт Гильза - 3 шт Соплп - 1 шт Трубка манометра - 2 шт Накладка силовая с петлей крепления - 3 шт Опора - 1 шт Патрон - 3 шт Указатель уровня Ду20 Ру64 Т-29бм - 2 шт Клапан пружинный предохранительный Ду80 Ру64 Рр18-28 Т-32МС-2 - 2 шт Фланец 150-16 - 2 шт Стопор - 3 шт Прокладка 58Х33 (пост.листом) - 4 шт Прокладка - 2 шт Прокладка - 3 шт Манометр МП4-У У2-4МПа-1,5 - 2 шт Вентиль трехходовой Ду10 Ру140 1093-10-0 - 2 шт Прокладка - 2 шт
-
Дополнительная комплектация:
- Блок котла в сборе (в обшивке и изоляции) - 1шт
- Лестницы и площадки - 1 компл
- Горелка ГМП - 16
- Автоматика для котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- Арматура для котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
-
Прочие изделия
- Лестница котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- Люк для котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- Перегородка для котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- Парасепарационное устройство для котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
- Аппарат обдувки для котла ДЕ-25-24-380ГМ-О (Е-25-2,4-380ГМ)
