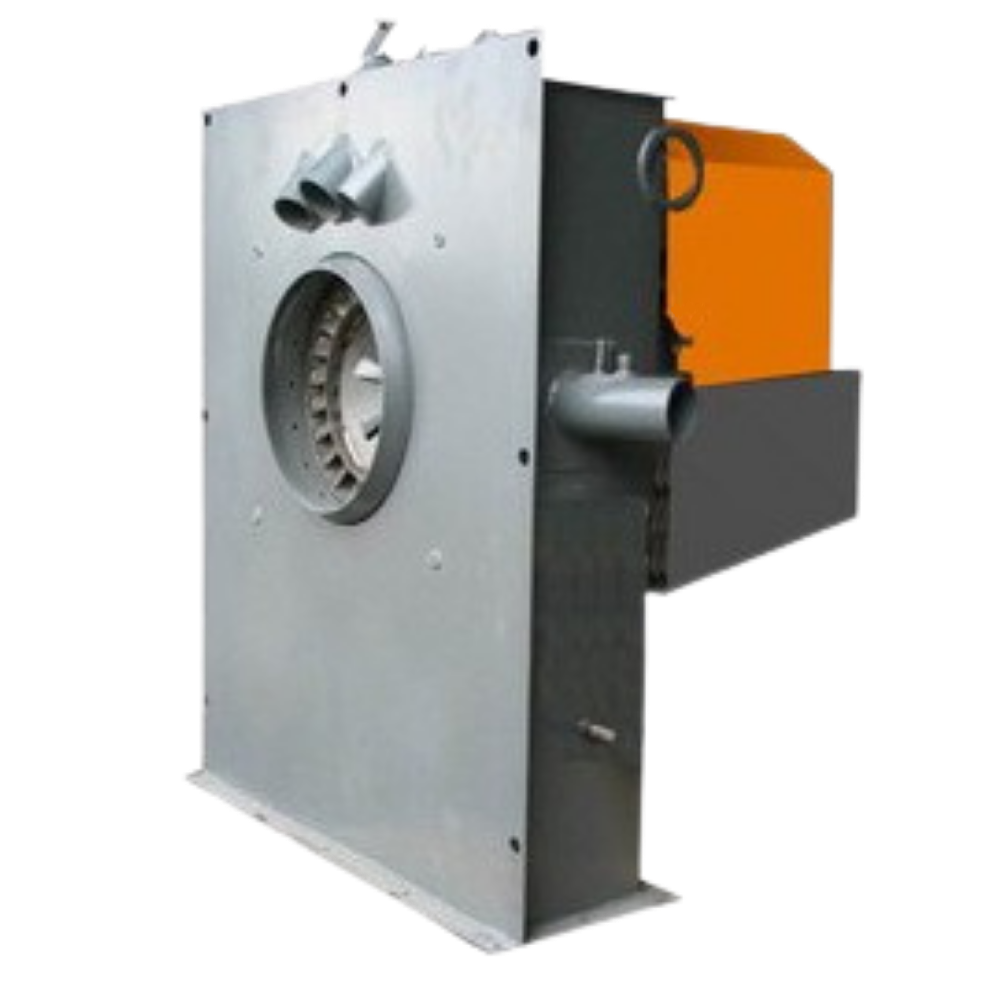

Горелка РГМГ-4
-
Тепловая мощность горелки5,2 МВт
-
Длина факела2,3 м
-
Расход мазута при Q=40,38 МДж/кг (9650 ккал/кг)486 кг/ч
-
Расход газа при Q=35,4 МДж/кг (8500 ккал/м3)520 м3/ч
Устройство и принцип работы
Ротационная форсунка, осуществляющая распыливание жидкого топлива, состоит из следующих основных элементов: распыливающего и топливоподводящего устройств, корпуса, ходовой части и привода.Распыливающее устройство представляет собой распыливающий стакан, имеющим форму усеченного конуса, закрепленный на валу форсунки шпонкой и фиксируемый питателем.
Топливо гибким шлангом подается по неподвижной консольной трубе, расположенной внутри полого вала форсунки, откуда попадает в кольцевую полость питателя и далее по его топливным каналам вытекает на внутреннюю поверхность распыливающего стакана.
Первичный воздух, принимающий участие в распыливании топлива и образовании формы факела, подается о г автономного вентилятора первичного воздуха, проходит через патрубок с шибером в короб первичного воздуха, откуда через специальные окна в кожухе форсунки подается к завихрителю первичного воздуха осевого типа, с профильными лопатками, установленными под углом 30° к оси горелки. Часть первичного воздуха проходит через воздушные каналы питателя внутрь стакана. Питатель также имеет каналы для отвода воздуха из уплотнений переднего подшипника.
Привод вала форсунки осуществляется от электродвигателя через клиноременную передачу. Вал (форсунки имеет два подшипниковых узла, состоящих из двух подшипников качения, масло- и грязеотбойных колец и крышки с лабиринтовыми уплотнениями.
Газовая часть горелок РГМГ-4 также периферийного типа, состоит из кольцевого коллектора с одноряднооднокалиберной системой газовыдающих отверстий и двух газоподводящих труб. Внутри коллектора установлена кольцевая диафрагма для обеспечения равномерного распределения газа по отверстиям. Воздухонаправляющее устройство вторичного воздуха состоит из короба вторичного воздуха, завихрителя вторичного воздуха и переднего кольца. Короб вторичного воздуха—обычного типа (не улиточный).
Завихритель вторичного воздуха — осевого типа, с прямыми лопатками, установленными под углом 40° к оси горелки РГМГ-4.
Кольцо-рама является основной несущей частью горелки, к ней крепятся газовый коллектор горелки, короб первичного воздуха, патрубок с шибером. В центре кольца-рамы установлена крышка инспекционного отверстия, в центральное отверстие которой введена форсунка. При работе на газе ротационная форсунка выводится из горелки вместе с коробом первичного воздуха. Отверстие крышки закрывается заглушкой.
Наименование | Значение |
---|---|
Топливо | Мазут ГОСТ 10585-75; Природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3; Дизельное топливо ГОСТ 305-82. |
Номинальное давление газа перед горелкой, кПа | 18±3 |
Номинальная тепловая мощность горелки, МВт | 5,2 |
Коэффициент рабочего регулирования горелки | 5 |
Номинальное давление мазута перед горелкой, кПа | 75 ±25 |
Кинематическая вязкость мазута перед горелкой, м2/с | 44±10б |
Номинальная температура воздуха перед горелкой, °С | 20±20 |
Потери полного напора в горелке при номинальной тепловой мощности. Па | 1200±100 |
Температура топлива перед горелкой: мазута/газа, °С | 80±15/5-г30 |
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более, на мазуте/газе) | 1Д5/1Д |
Номинальный расход топлива: мазута, кг/ч; газа, м3/ч | 486/520 |
Масса (без присоединительного фланца), кг, не более | 575 |
Электродвигатель: потребляемая мощность, КВт/число оборотов, об./мин. | 3,0/3000 |
Чертежи отсутствуют.
-
Запасные части к горелке РГМГ-4.
- Воздуховод к горелочному блоку;
- Патрубок к форсунке;
- Комплект завихрителей;
- Воздушный короб РМГ без завихрителя воздуха.
