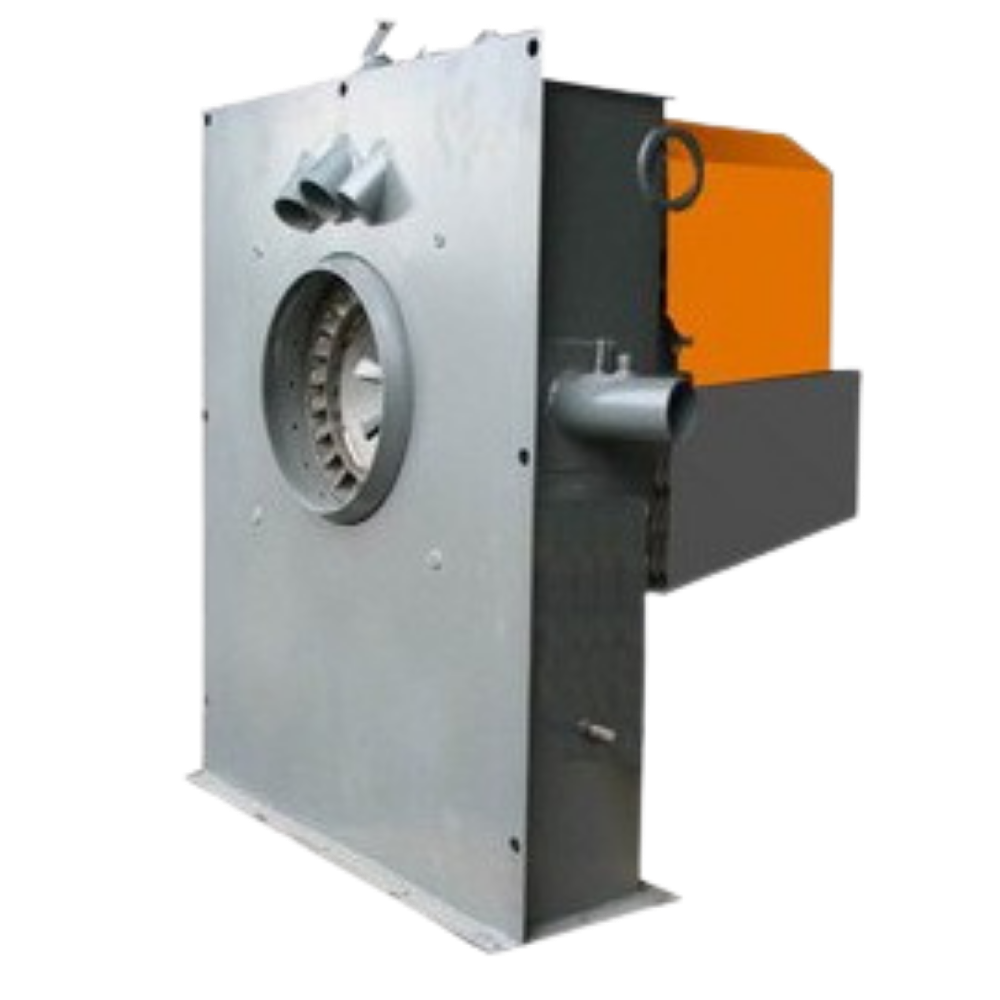

Горелка РГМГ-20

Горелка РГМГ-20
  • Тепловая мощность горелки
    23,2 МВт
  • Длина факела
    м
  • Расход мазута при Q=40,38 МДж/кг (9650 ккал/кг)
    2250 кг/ч
  • Расход газа при Q=35,4 МДж/кг (8500 ккал/м3)
    2650 м3/ч
  • высота
    1754
Добавить в заказ Запросить стоимость

Устройство и принцип работы

Ротационная форсунка, осуществляющая распыливание жидкого топлива, состоит из следующих основных элементов: распыливающего и топливоподводящего устройств, корпуса, ходовой части и привода.

Распыливающее устройство представляет собой распыливающий стакан, имеющим форму усеченного конуса, закрепленный на валу форсунки шпонкой и фиксируемый питателем.

Топливо гибким шлангом подается по неподвижной консольной трубе, расположенной внутри полого вала форсунки, откуда попадает в кольцевую полость питателя и далее по его топливным каналам вытекает на внутреннюю поверхность распыливающего стакана.

Первичный воздух, принимающий участие в распыливании топлива и образовании формы факела, подается о г автономного вентилятора первичного воздуха, проходит через патрубок с шибером в короб первичного воздуха, откуда через специальные окна в кожухе форсунки подается к завихрителю первичного воздуха осевого типа, с профильными лопатками, установленными под углом 30° к оси горелки. Часть первичного воздуха проходит через воздушные каналы питателя внутрь стакана. Питатель также имеет каналы для отвода воздуха из уплотнений переднего подшипника.

Привод вала форсунки осуществляется от электродвигателя через клиноременную передачу. Вал (форсунки имеет два подшипниковых узла, состоящих из двух подшипников качения, масло- и грязеотбойных колец и крышки с лабиринтовыми уплотнениями.

Газовая часть горелок РГМГ-20 также периферийного типа, состоит из кольцевого коллектора с одноряднооднокалиберной системой газовыдающих отверстий и двух газоподводящих труб. Внутри коллектора установлена кольцевая диафрагма для обеспечения равномерного распределения газа по отверстиям. Воздухонаправляющее устройство вторичного воздуха состоит из короба вторичного воздуха, завихрителя вторичного воздуха и переднего кольца. Короб вторичного воздуха—обычного типа (не улиточный).

Завихритель вторичного воздуха — осевого типа, с прямыми лопатками, установленными под углом 40° к оси горелки РГМГ-20.

Кольцо-рама является основной несущей частью горелки, к ней крепятся газовый коллектор горелки, короб первичного воздуха, патрубок с шибером. В центре кольца-рамы установлена крышка инспекционного отверстия, в центральное отверстие которой введена форсунка. При работе на газе ротационная форсунка выводится из горелки вместе с коробом первичного воздуха. Отверстие крышки закрывается заглушкой.
Наименование Значение
Масса, кг 635
Тепловая мощность горелки, МВт 23,2
1. Мазут марки М 100 ГОСТ 10585-99, кг/ч 2360/2950*
2. Природный газ,ГОСТ 5542-87, м³/час 2560/3266*
Вязкость мазута, мм²/с 50
Давление мазута перед форсункой, кПа 156,8/240*
Давление природного газа перед горелкой, кПа 33,32/58*
Аэродинамическое сопротивление горелки по первичному воздуху, кПа 7,16*
Аэродинамическое сопротивление горелки по вторичному воздуху, кПа 1,47/2.2*
Температура воздуха, ˚С 10-50
Марка электродвигателя форсунки** 4 АМ80В2У3
Мощность электродвигателя, кВт 2,2
Напряжение питания электродвигателя, в 380
Число оборотов ротора форсунки, об/мин, не менее 4000
Коэффициент рабочего регулирования, не менее 5
длина 1446
ширина 553

Чертежи отсутствуют.

  • Запасные части к горелке РГМГ-20.
    • Воздуховод к горелочному блоку;
    • Патрубок к форсунке;
    • Комплект завихрителей;
    • Воздушный короб РМГ без завихрителя воздуха.
