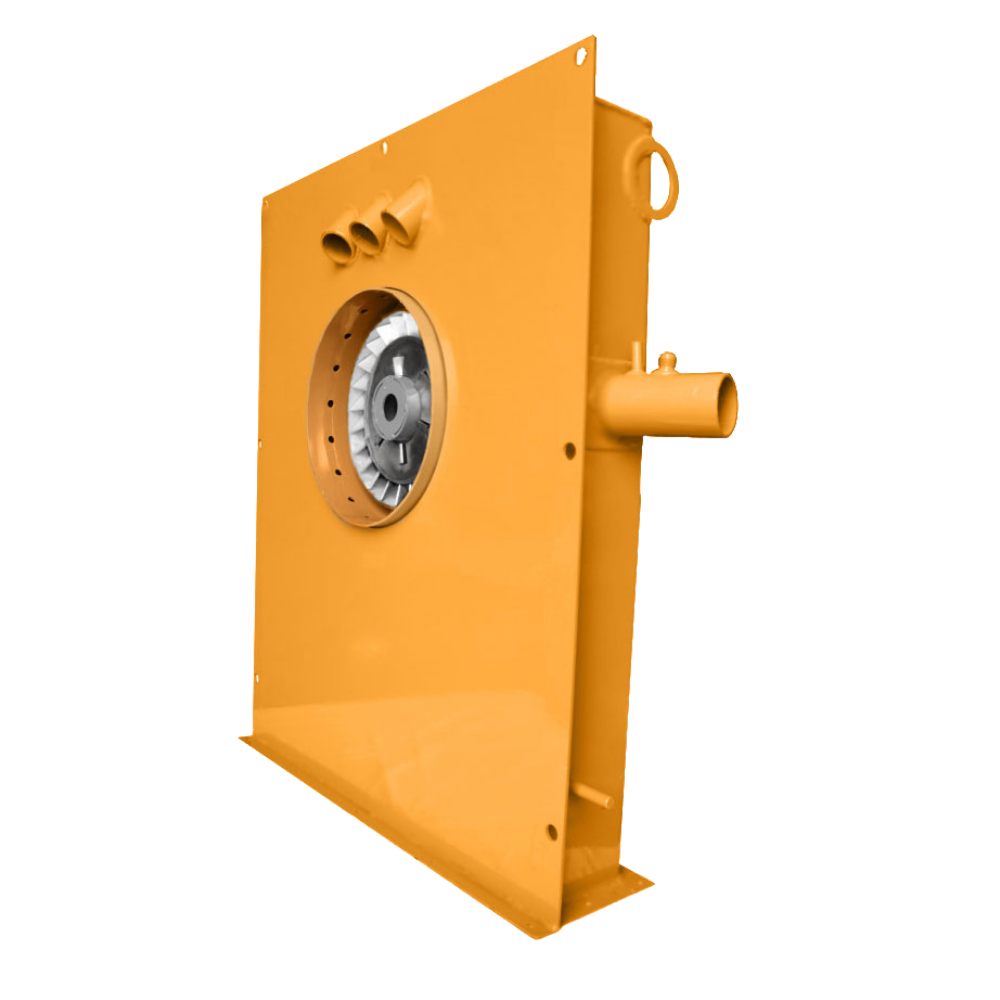

Горелка ГГ-3
-
Тепловая мощность горелки3,49 МВт
-
Длина факела3 м
-
Номинальный расход природного газа при Qph=33,3 МДж/м3 (7960 ккал/м3), м3/ч351 кг/ч
Описание
В горелке ГГ-3 часть потока воздуха поступает помимо завихрителя через кольцевую щель, образованную внешней обечайкой завихрителя и газовым коллектором. Газовая часть горелки выполнена в виде кольцевого коллектора с газоподводящим патрубком. Внутри коллектора имеется перегородка, предназначенная для равномерного распределения газа через 18 газовыпускных отверстий.
Характеристики
Наименование | Значение |
---|---|
Масса, кг, не более | 150 |
Топливо | природный газ с низшей теплотой сгорания 32-39,0 МДж/м3 и числом Воббе 38-53,0 МДж/м3 |
Номинальное давление газа перед горелкой, кПа | 2,7±0,54 |
Температура газа перед горелкой, °С | 0-40 |
Номинальная тепловая мощность горелки, МВт | 3,49 |
Номинальная температура воздуха перед горелкой, °С | 20±20 |
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более (на газе) | 1,05 |
Номинальный расход топлива: газа, мЗ/ч | 351 |
Потребляемая мощность электродвигателя, КВт, не более | 2,0 |
Номинальное напряжение питания, В | 3N-380 |
Галерея
Комплектация
-
Запасные части к горелке ГГ-3
- Короб воздушный;
- Коллектор газовый;
- Завихритель;
- Шиберная заслонка;
- Штуцер;
- Воздуховод к горелочному блоку.
