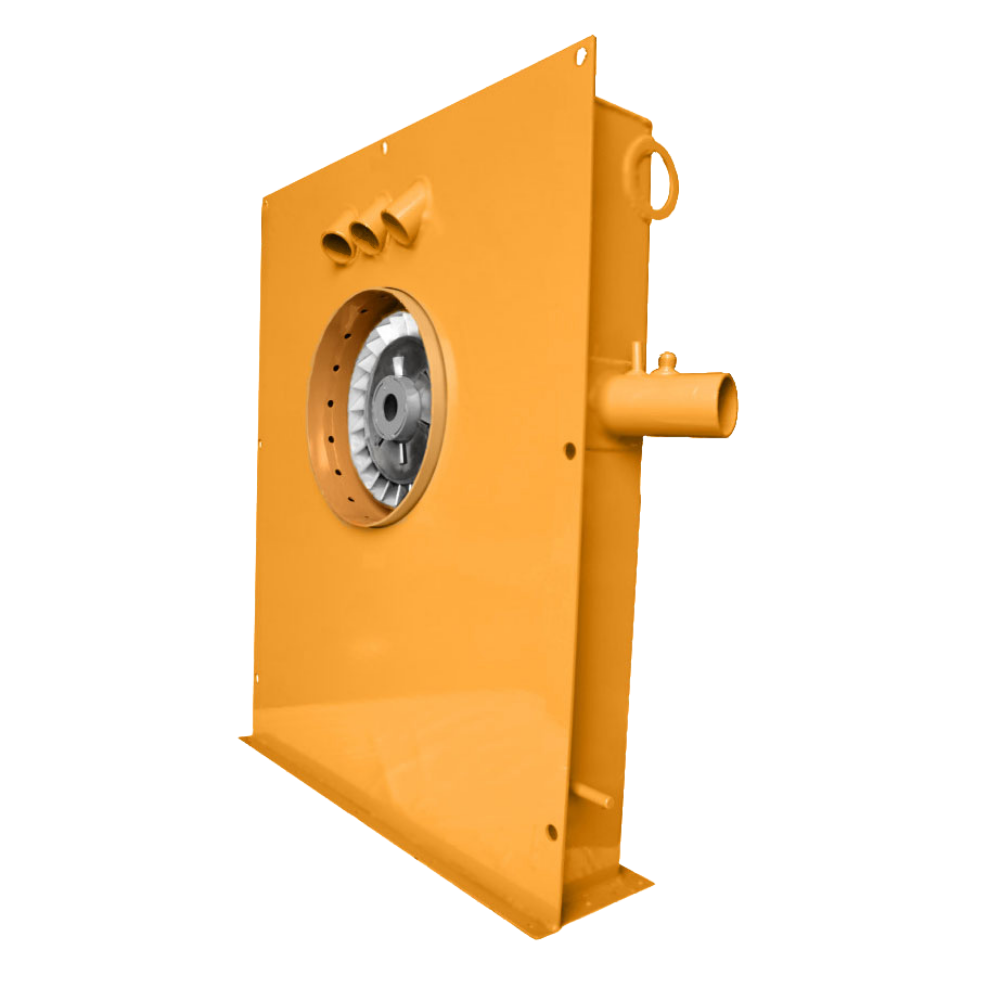

Горелка ГГ-2

Тепловая мощность горелки

2,2 МВт
Длина факела

2,5 м
Номинальный расход природного газа при Qph=33,3 МДж/м3 (7960 ккал/м3), м3/ч

238 кг/ч

Описание

В горелке ГГ-2 часть потока воздуха поступает помимо завихрителя через кольцевую щель, образованную внешней обечайкой завихрителя и газовым коллектором. Газовая часть горелки выполнена в виде кольцевого коллектора с газоподводящим патрубком. Внутри коллектора имеется перегородка, предназначенная для равномерного распределения газа через 18 газовыпускных отверстий.

Характеристики

Наименование	Значение
Масса, кг, не более	60
Топливо	Природный газ с низшей теплотой сгорания 32-39,0 МДж/мЗ и числом Воббе 38-53,0 МДж/мЗ
Номинальное давление газа перед горелкой, кПа	3,15±0,63
Температура газа перед горелкой, °С	0-40
Номинальная тепловая мощность горелки, МВт	2.2
Номинальная температура воздуха перед горелкой, °С	20±20
Коэффициент рабочего регулирования горелки, не менее	3
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более (на газе)	1,05
Потребляемая мощность электродвигателя, КВт, не более	2,0
Номинальное напряжение питания, В	3N-380

Чертежи

Чертёж общий вид горелка газовая ГГ-2.pdf

Галерея

Комплектация

Запасные части к горелке ГГ-2
- Короб воздушный;
- Коллектор газовый;
- Завихритель;
- Шиберная заслонка;
- Штуцер;
- Воздуховод к горелочному блоку.
