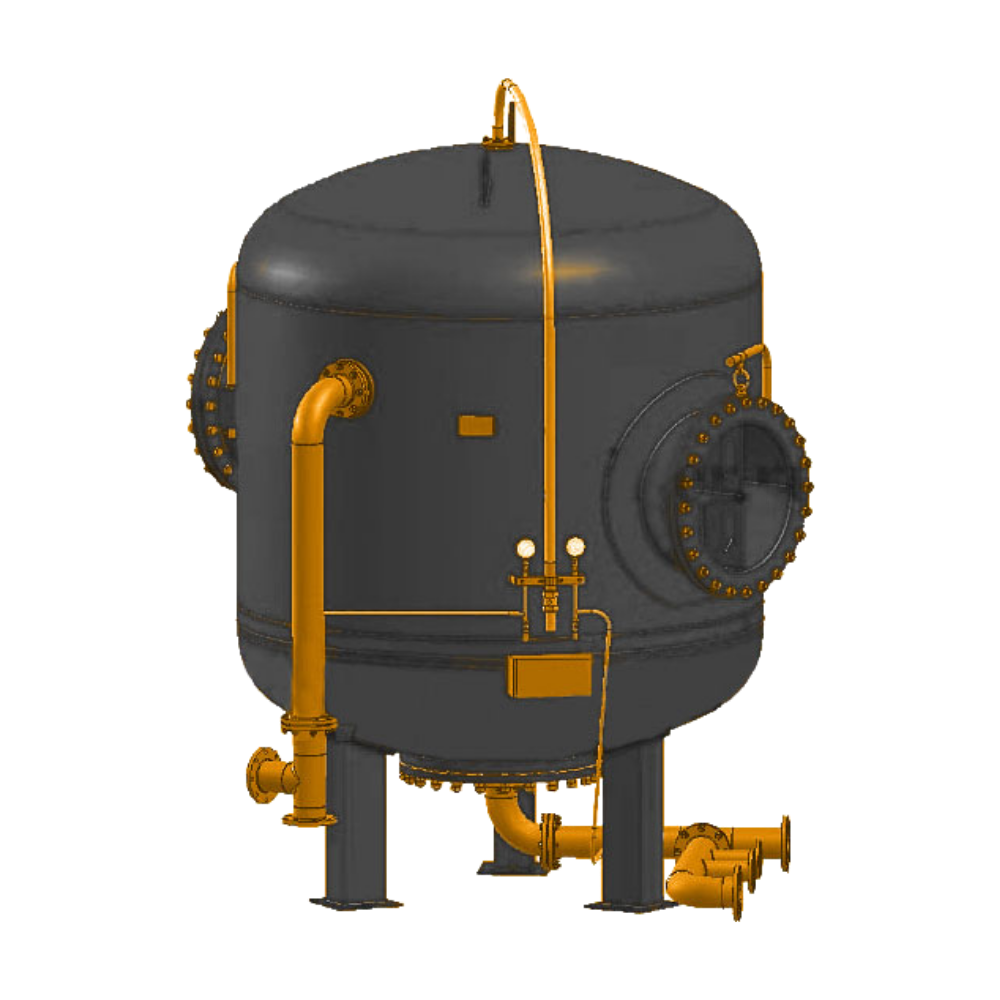

Фильтр ФОВ-3К-3,4-0,6
-
Производительность270 м³/ч
-
Рабочее давление0,6(6,0) МПа(кгс/см2)
-
Срок изготовления45-60 дней
Осветлительные вертикальные двухкамерные фильтры ФОВ-3К-3,4-0,6 состоят из:
- корпуса, разделенного на две камеры;
- верхнего и нижнего сборно-распределительных устройств (по одному в каждой из камер);
- трубопроводов обвязки;
- запорной арматуры;
- пробоотборных устройств.
Принцип действия
Цикл работы фильтра состоит из следующих операций:
- осветление воды (фильтрование) одновременно в двух камерах;
- взрыхление отдельно каждой камеры;
- обратная промывка водяная или водо-воздушная в каждой камере;
- сброс первого фильтрата.
Рабочий цикл ФОВ-3К-3,4-0,6 заканчивается при условии превышения одного из нормируемых показателей качества фильтрата и/или при превышении перепада давления между входом и выходом более 0,3 МПа.
Комплектность поставки фильтра ФОВ-3К-3,4-0,6
Корпус фильтра, верхнее и нижнее распределительное устройства, трубопроводы и арматура в пределах фронта фильтра, пробоотборное устройство, манометры с трехходовыми кранами и сифонными трубками, крепежные детали и прокладочные материалы, щелевые колпачки.
| Наименование | Значение |
|---|---|
| Срок изготовления, дней | 45-60 |
| Производительность, м3/ч | 270 |
| Рабочее давление, МПа(кгс/см2) | 0,6(6,0) |
| Температура среды, oС на входе (в корпусе) | 40 |
| Фильтрующая загрузка(Объем, м3) | 33,8 |
| Фильтрующая загрузка(Высота, мм) | 900х2 |
| Габаритные размеры (Условный диаметр, мм) | 3400 |
| Габаритные размеры (Высота, мм) | 7060 |
| Масса в объеме заводской поставки, кг, не более | 13943 |
Чертежи отсутствуют.
