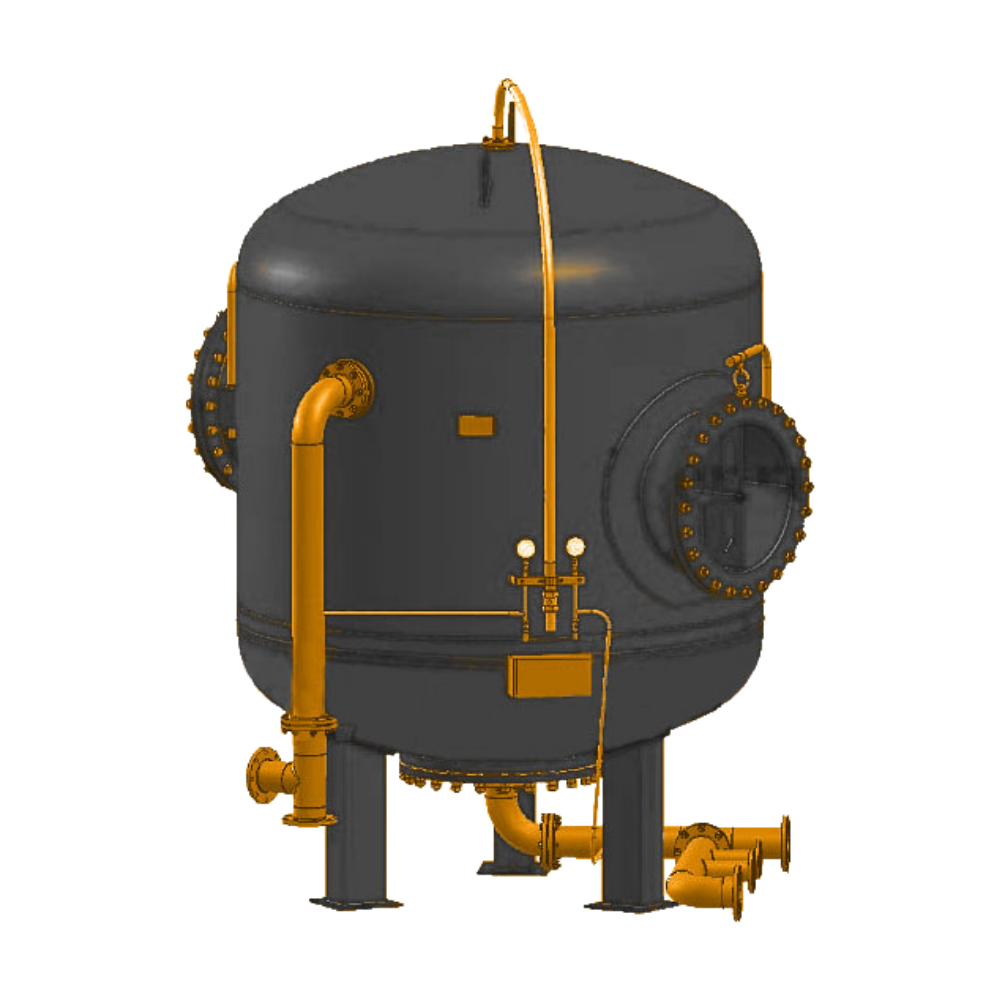

Фильтр ФОВ-2К-3,4-0,6

Устройство

Осветлительные вертикальные двухкамерные фильтры ФОВ-2К-3,4-0,6 состоят из:

корпуса, разделенного на две камеры;

верхнего и нижнего сборно-распределительных устройств (по одному в каждой из камер);

трубопроводов обвязки;

запорной арматуры;

пробоотборных устройств.

Корпус фильтра ФОВ-2К-3,4-0,6 цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами, с глухой плоской межкамерной перегородкой. Плоская перегородка, делящая корпус фильтра осветлительного вертикального ФОВ-2К-3,4-0,6 по высоте на камеры, скреплена анкерными связями с верхним эллиптическим днищем фильтра. Через анкерные связи, изготовленные из труб, воздух из нижней камеры отводится в верхнюю. Внутреннее давление в камерах выравнивается, и обе камеры находятся под одним общим давлением. Сборно-распределительные устройства НРУ и ВРУ имеют боковой подвод.

Принцип действия

Цикл работы фильтра состоит из следующих операций:

осветление воды (фильтрование) одновременно в двух камерах;

взрыхление отдельно каждой камеры;

обратная промывка водяная или водо-воздушная в каждой камере;

сброс первого фильтрата.

Комплектность поставки фильтра ФОВ-2К-3,4-0,6

Рабочий цикл ФОВ-2К-3,4-0,6 заканчивается при условии превышения одного из нормируемых показателей качества фильтрата и/или при превышении перепада давления между входом и выходом более 0,3 МПа. Корпус фильтра, верхнее и нижнее распределительное устройства, трубопроводы и арматура в пределах фронта фильтра, пробоотборное устройство, манометры с трехходовыми кранами и сифонными трубками, крепежные детали и прокладочные материалы, щелевые колпачки.
