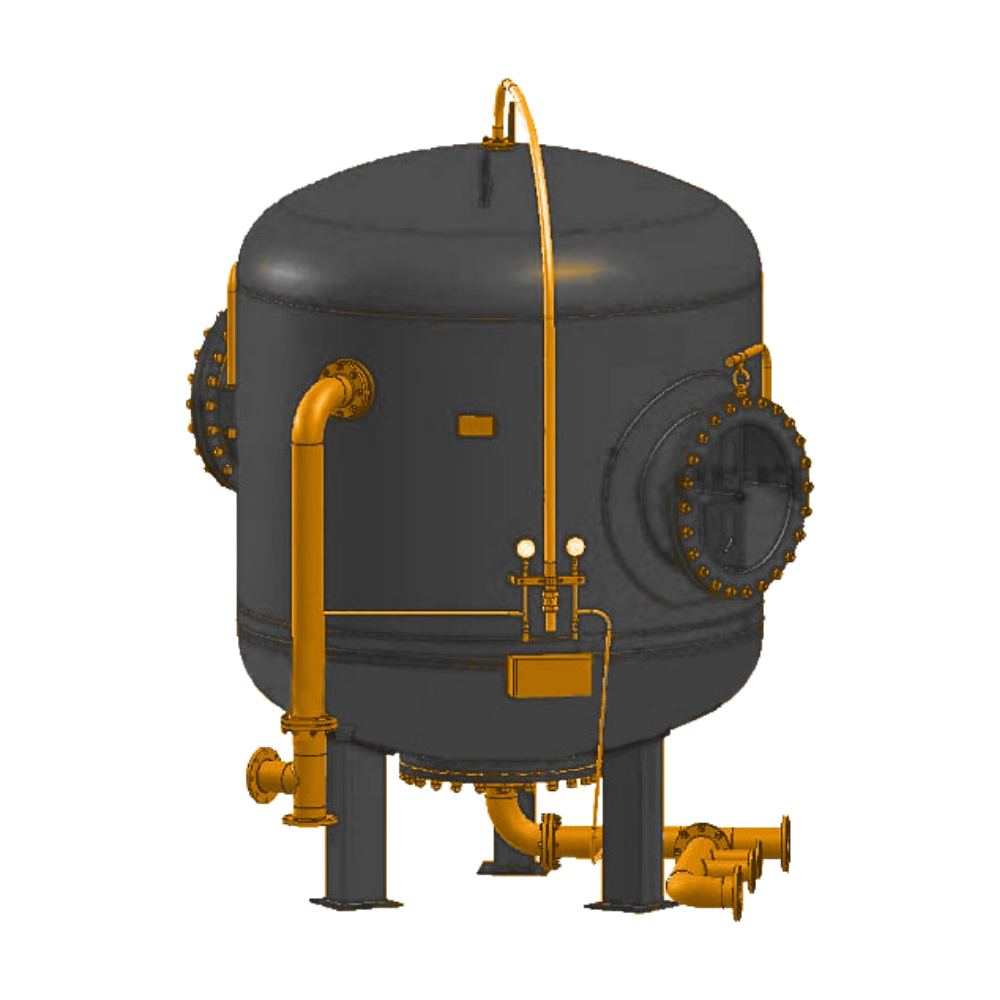

Фильтр ФОВ-2К-2,0-0,6
-
Производительность70 м³/ч
-
Рабочее давление0,6(6,0) МПа(кгс/см2)
-
Срок изготовления30-45 дней
Устройство
Осветлительные вертикальные двухкамерные фильтры ФОВ-2К-2,0-0,6 состоят из:Корпус фильтра ФОВ-2К-2,0-0,6 цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами, с глухой плоской межкамерной перегородкой.
Плоская перегородка, делящая корпус фильтра осветлительного вертикального ФОВ-2К-2,0-0,6 по высоте на камеры, скреплена анкерными связями с верхним эллиптическим днищем фильтра. Через анкерные связи, изготовленные из труб, воздух из нижней камеры отводится в верхнюю. Внутреннее давление в камерах выравнивается, и обе камеры находятся под одним общим давлением. Сборно-распределительные устройства НРУ и ВРУ имеют боковой подвод.
осветление воды (фильтрование) одновременно в двух камерах;
взрыхление отдельно каждой камеры;
обратная промывка водяная или водо-воздушная в каждой камере;
сброс первого фильтрата.
Принцип действия
Цикл работы фильтра состоит из следующих операций:Комплектность поставки фильтра ФОВ-2К-2,0-0,6
Рабочий цикл ФОВ-2К-2,0-0,6 заканчивается при условии превышения одного из нормируемых показателей качества фильтрата и/или при превышении перепада давления между входом и выходом более 0,3 МПа. Корпус фильтра, верхнее и нижнее распределительное устройства, трубопроводы и арматура в пределах фронта фильтра, пробоотборное устройство, манометры с трехходовыми кранами и сифонными трубками, крепежные детали и прокладочные материалы, щелевые колпачки.| Наименование | Значение |
|---|---|
| Срок изготовления, дней | 30-45 |
| Производительность, м3/ч | 70 |
| Рабочее давление, МПа(кгс/см2) | 0,6(6,0) |
| Температура среды, oС на входе (в корпусе) | 40 |
| Фильтрующая загрузка(Высота, мм) | 900х2 |
| Габаритные размеры (Условный диаметр, мм) | 2000 |
| Габаритные размеры (Высота, мм) | 5450 |
| Масса в объеме заводской поставки, кг, не более | 5000 |
