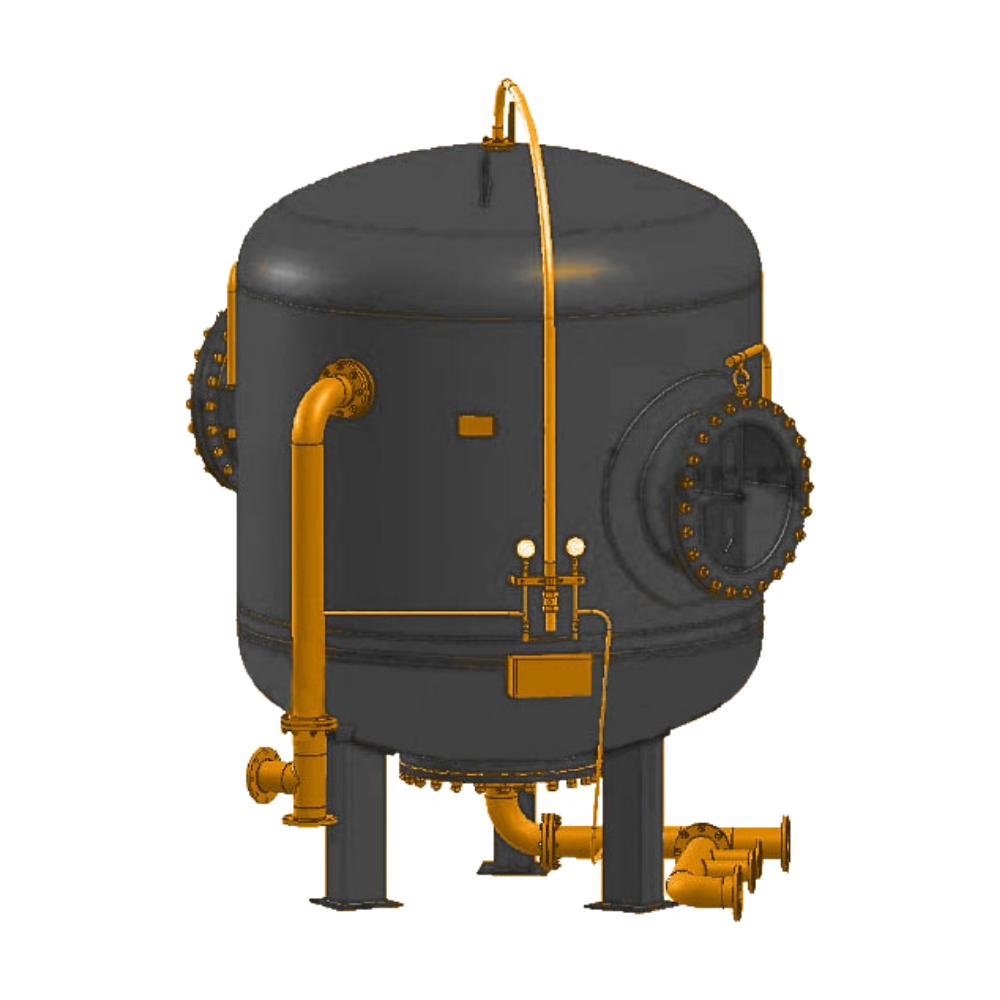

Фильтр ФОВ-2,0-0,6
-
Производительность30 м³/ч
-
Рабочее давление0,6(6,0) МПа(кгс/см2)
-
Срок изготовления15-30 дней
Устройство
Осветлительные однокамерные фильтры механической очистки воды ФОВ-2,0-0,6 состоят из:
- корпуса;
- нижнего и верхнего распределительных устройств;
- трубопроводов обвязки;
- запорной арматуры;
- пробоотборных устройств.
Принцип действия фильтра ФОВ-2,0-0,6
Осветление воды происходит в результате пропуска её через осветительный фильтр ФОВ-2,0-0,6, где грубодисперсные примеси воды методом прилипания к зернам фильтрующего материала, задерживаются на поверхности и в порах фильтрующего материала. В качестве фильтрующих материалов используется дробленый антрацит, кварцевый песок и мраморная крошка. Под давлением до 0,6 МПа исходная вода поступает в фильтр ФОВ-2,0-0,6 и проходит слой зернистого фильтрующего материала в направлении сверху вниз. Механические примеси воды (взвесь) задерживаются фильтрующей загрузкой, а осветлённая вода собирается нижней сборно-распределительной системой и отводится из фильтра ФОВ-2,0-0,6. Рабочий цикл фильтра ФОВ-2,0-0,6 заканчивается при достижении одного из заданных показателей:- разность давления воды, поступающей на обработку;
- обработанная или осветленная, определённого количества, вода за фильтроцикл.
- подвод воды к фильтру;
- отвод из фильтра обработанной воды;
- подвод промывочной воды;
- отвод промывочной воды;
- сброс первого фильтрата;
- подвод сжатого воздуха;
- гидровыгрузку фильтрующего материала.
Комплектность поставки фильтра ФОВ-2,0-0,6
Пробоотборное устройство состоит из трубок, соединённых с трубопроводами воды, подаваемой на обработку, и обработанной воды, вентилей и манометров, показывающих давление до и после фильтра. Корпус фильтра ФОВ-2,0-0,6, отбойные щитки и трубопроводы изготавливаются из углеродистой стали; доска нижнего распределительного устройства и дренажные колпачки – из полимерных материалов. Корпус фильтра, верхнее и нижнее распределительное устройства, трубопроводы и арматура в пределах фронта фильтра, пробоотборное устройство, манометры с трехходовыми кранами и сифонными трубками, крепежные детали и прокладочные материалы, щелевые колпачки.Наименование | Значение |
---|---|
Срок изготовления, дней | 15-30 |
Производительность, м3/ч | 30 |
Рабочее давление, МПа(кгс/см2) | 0,6(6,0) |
Температура среды, oС на входе (в корпусе) | 40 |
Фильтрующая загрузка(Объем, м3) | 4.3 |
Фильтрующая загрузка(Высота, мм) | 1000 |
Габаритные размеры (Условный диаметр, мм) | 2000 |
Габаритные размеры (Высота, мм) | 3320 |
Масса в объеме заводской поставки, кг, не более | 1960 |
Чертежи отсутствуют.
